Phoenix Contact 2316393 AXL P FBPS BASE PLC-powermodule

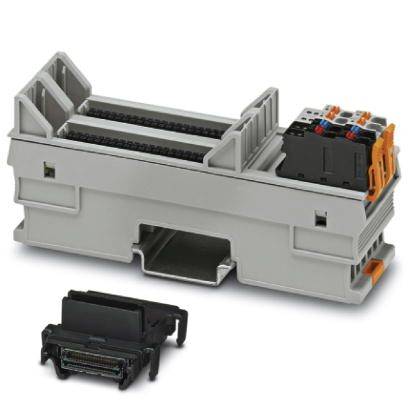

Elektronische componenten, waaronder een groot, rechthoekig steeksysteem met bevestigingsbeugels en aansluitklemmen, en een kleinere, zwarte stekker ernaast.

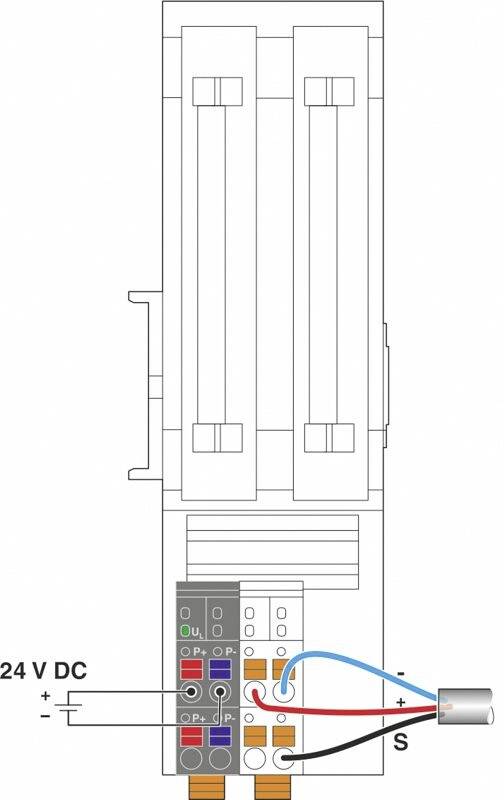

Diagram van een elektrische schakeling met een 24 V DC aansluiting, twee zekeringen en vier kleurgecodeerde uitgangspunten.

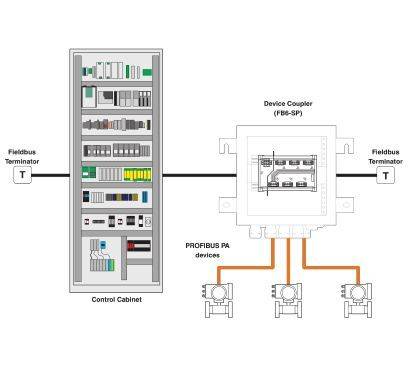

Een bedradingsschema toont een besturingskast met verbindingen naar Profibus PA-apparaten en een apparaatkoppelaar (FB-SFP) voor veldbus-communicatie.

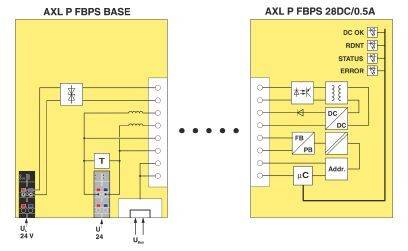

'AXL P FBPS BASE' en 'AXL P FBPS 28DC/0.5A' schakelschema: Links basisaansluiting, rechts voedingseenheid met statusindicatoren.

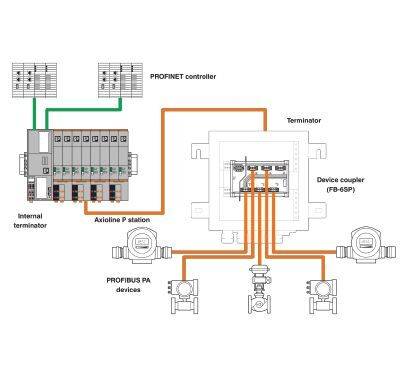

'Schematische weergave van een automatiseringssysteem met PROFINET-controller, AxioLine-station, apparaatscheider en PROFIBUS PA-apparaten.'

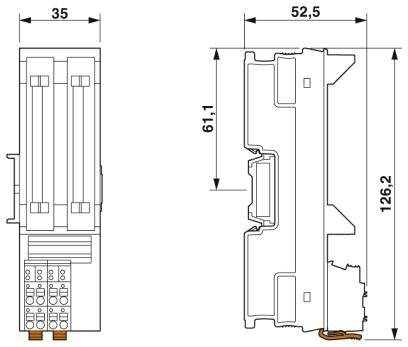

Afmetingsdiagram van een elektrisch apparaat: Hoogte 126,2 mm, breedte 35 mm, diepte 52,5 mm. Toont voor- en zijaanzicht.

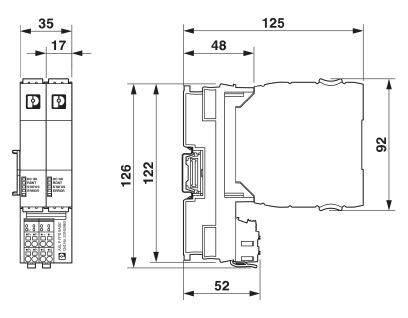

Technische tekening van een elektronisch onderdeel met afmetingen: breedte 35 mm, hoogte 126 mm, diepte 125 mm. Zij- en vooraanzicht.
1/7
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 15 feb. 2027
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 149,99 / Stuk)
€ 149,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Omgevingstemperatuur (bedrijf): -40 °C ... 65 °C (inbouwpositie: wandmontage op horizontale draagrail)
  • Omgevingstemperatuur (opslag/transport): -40 °C ... 85 °C
  • Toegestane luchtvochtigheid (bedrijf): 5% ... 95% (geen condens)
  • Toegestane luchtvochtigheid (opslag/transport): 5% ... 95 %
  • Interface: PROFIBUS
  • Aansluiting: bussokkelmodule
  • Stroomverbruik typisch: 750 mA ()
  • Voedingsspanning: 18,5 V DC ... 30,5 V DC
  • Stroomverbruik maximaal: 950 mA (18,5 V DC, 500 mA belasting)
  • Verontreinigingsgraad: 2
  • Overspanningscategorie: II
  • Aderdoorsnede starre min: 0,20 mm²
  • Aderdoorsnede starre max: 1,50 mm²
  • Aderdoorsnede flexibel min.: 0,20 mm²
  • Aderdoorsnede flexibel max.: 1,50 mm²
  • Aderdoorsnede AWG min: 24
  • Aderdoorsnede AWG max: 16
Soortnaam

PLC-powermodule

Type

AXL P FBPS BASE

Hoogte

130 mm

125 mm

Breedte

35 mm

IP20

Afm.

(l x b x h) 125 x 35 x 130 mm

Fabrikantnr.

2316393

Max. omgevingstemperatuur

65 °C

Min. omgevingstemperatuur

-40 °C

Inhoud

1 stuk(s)

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2209709 Phoenix Contact 2316393 AXL P FBPS BASE PLC-powermodule

Datablad 2209709 Phoenix Contact 2316393 AXL P FBPS BASE PLC-powermodule

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209709 Phoenix Contact 2316393 AXL P FBPS BASE PLC-powermodule

Omschrijving

Axioline P-socket voor PROFIBUS PA-voedingsstekker. Redundantie wanneer er twee stekkers geïnstalleerd zijn. De redundantie wordt met behulp van de backplane printplaten via meerdere sockets in stand gehouden.

De teksten voor dit artikel zijn automatisch vertaald.
