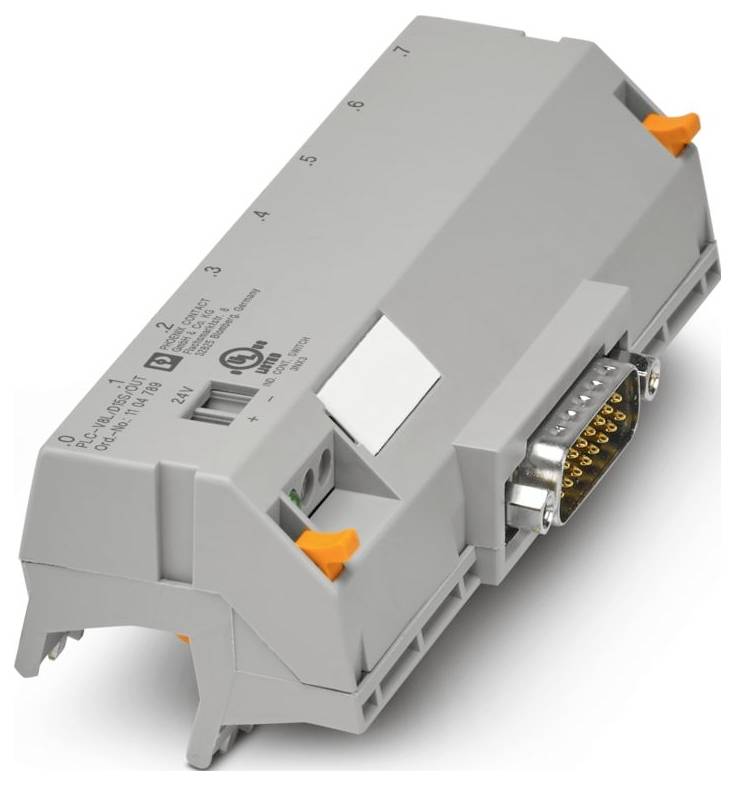

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systeemaansluiting
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
49 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 74,37
3
3% = € 2,06
€ 72,31
5
4% = € 2,88
€ 71,49
10
5% = € 3,44
€ 70,93
25
5% = € 4,05
€ 70,32
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 74,37 / Stuk)
€ 74,37
excl. btw
& Inclusief 14 dagen retourrecht
Technische specificaties
- Productfamilie: PLC-INTERFACE
- Aantal polen: 2
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (adereindhuls zonder kunststof huls);0,25 mm² ... 2,5 mm² (adereindhuls met kunststof huls)
- Kabeldoorsnede stijf: 0,2 mm² ... 4 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 112,3 mm
- Hoogte: 41,02 mm
- Diepte: 49.89 mm
- Kleur: Grijs (RAL 7042)
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
- Omgevingstemperatuur (opslag/transport): -40 °C... 70 °C.
- Hoogte: ≤ 2000 m.
- Normen/bepalingen: En IEC 60664-1
- Opmerking: Vastklembaar op 8 x PLC-INTERFACE-klemmen
- Montagemethode: Opsteekmontage
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Isoleerlengte: 8 mm
- Lucht- en oorlogsroutes: Lucht- en oorlogs routes
- Inbouwpositie: willekeurig
- Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
- Markering: Klasse I, zone 2, AEx ec IIC T4
- UL, USA/Canada: UL, USA/Canada
- Bedrijfsspanningsbereik: 18 V DC ... 30 V/DC:
- Rastermaß: 5 mm
- Aansluiting volgens norm: IEC 60807-2
- Bedrijfsmodus: 100% ED
- Certificaat: TAE0000196
- De afmetingen van het artikel: De afmetingen van het artikel
- Montage-instructie: koppelbaar zonder afstand
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
- Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
- Aantal kanalen: 8
- Isolatie: Functionele isolatie
- Weergave van de bedrijfsspanning: LED groen
- UL, VS: UL, VS
- UL, Canada: UL, Canada
- UKCA: UKCA
- Scheepsbouwgegevens: Scheepsbouwgegevens
- Temperatuur: D
- Humidity: A
- Trilling: C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Nominale isolatiespanning: 50 V
- Nominale stootspanning: 0,5 kV (1,2 / 50 μs)
- Beschermingsklasse (inbouwplaats): ≥ IP54
- Flexibele draaddoorsnede (2 geleiders van dezelfde doorsnede): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (adereindhuls zonder kunststof huls);0,5 mm² ... 1,5 mm² (TWIN-adereindhuls met kunststof huls)
- Statusweergave aanwezig: Ja
- Aantal aansluitingen: 1
- Isolatie eigenschappen: Lucht en oorlogs routes: Isolatie eigenschappen: Lucht en oorlogs routes
- Insteekcycli: > 500
- Bijpassende I/O-kaart: universeel
- Stroom (per tak): ≤ 1 A.
- Aansl. 1 (besturingsniveau): Aansl. 1 (besturingsniveau)
- Aansl. 2 (veldniveau): Aansl . 2 (veldniveau)
- Kabeldoorsnede star (2 kabels met dezelfde diameter): 0,2 mm²- 1,5 mm²
- Beschermingsklasse (module): IP20
- Ondersteunde besturing: universeel: Ondersteunde besturing: universeel
- Aansl. 3 (voeding): Aansl . 3 (voeding)
- Stroom (voeding): ≤ 3 A.
- Soortnaam
Systeemaansluiting
- Type
PLC-V8L/D15S/OUT
- Hoogte
41.02 mm
49.89 mm
- Breedte
112.3 mm
- Afm.
(l x b x h) 49.89 x 112.3 x 41.02 mm
- Fabrikantnr.
1104789
- Montage
Opsteekmontage
- Inhoud
1 stuk(s)
- Diepte
49.89 mm
- Ontwerpstroom
1 A
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systeemaansluiting
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Systeemaansluiting
Omschrijving
V8-adapter voor 8 x PLC-INTERFACE (14 mm), aansluiting 1: D-sub-male connector 1x 15-polig, aansluiting 2: Stekkeraansluiting (vergrendelbaar op 8x PLC-INTERFACE-klemmen), aansluiting 3: Schroefaansluiting 1x 2-polig, aantal kanalen: 8, aanstuurlogica: Plusschakelend
