Phoenix Contact 1861933 Printklem 1.5 mm² Aantal polen 2 Groen 210 stuk(s)

Groene elektrische stekkerverbinding met meerdere aansluitingen en oranje hendels, geschikt voor printplaatmontage.
Technische tekening van een stekkerverbinding met maatopgaven: breedte 'a', hoogte 10,6 mm, diepte 11 mm, contactafstand 3,5 mm.

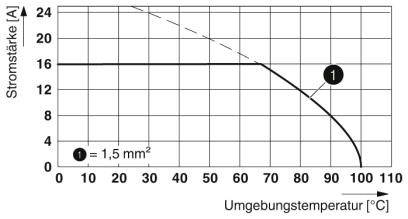

Diagram toont stroomsterkte in ampère ten opzichte van de omgevingstemperatuur in graden Celsius. Curve daalt tussen 0°C en 100°C. Markering bij 1,5 mm².

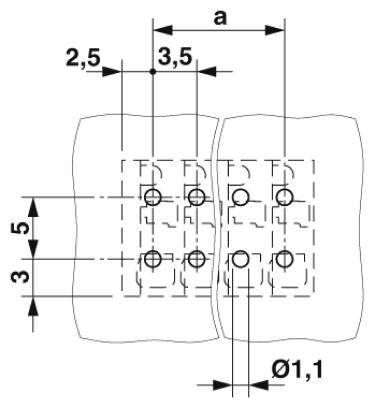

Technische tekening van twee aangrenzende geperforeerde platen met maatvoering: afstand tussen gaten 2,5 en 3,5 mm, diameter 1,1 mm.
1/4
Afbeelding vergelijkbaar
Soortnaam
Printklem
Rastermaat (RM)
3.5 mm
Aantal polen per rij
2
Aantal polen
2
Aansluiting
Push-In-klem
Print
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 18 nov.
Verkoop en verzending door  Conrad Electronic
Aantal (Verpakkingsgrootte 210 stuk(s))
Totaal (€ 0,57 / Stuk)
€ 119,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Printplaatklem

  • Aantal rijen: 1
  • Inhoud: 210 stuk(s)

Technische specificaties

  • Montagemethode: golfsolderen
  • Aantal aansluitingen: 2
  • Oppervlaktestructuur: schmelztauchverzinnt
  • Metalen oppervlak soldeergebied (bovenlaag): tin (2 - 4 μm sn)
  • Isolatiemateriaal: PA
  • Isolatiemateriaalgroep: I
  • Bouwhoogte (hoogte zonder soldeerpin): 8 mm
  • Pinlengte: 2,6 mm
  • Penafmetingen: 0,75 x 0,3 mm
  • Ontwerpspanningspiek (III/3): 2,5 kV
  • Frequentie: 10 - 150 - 10 Hz
  • Nominale diameter: 1.5 mm²
Type

SPTAF 1/ 2-3,5-IL

Soortnaam

Printklem

Bijzonderheden

Met push-in-veeraansluiting

Rastermaat (RM)

3.5 mm

Aantal rijen

1

Aantal polen per rij

2

Aantal polen

2

Striplengte (max.)

8 mm

Aansluiting

Push-In-klem

Print

Nominale stroom

16 A

Doorsnede flexibel (min.)

0.2 mm²

Nominale stroom (afgerond)

16 A

Doorsnede massief (min.)

0.2 mm²

Doorsnede flexibel (max.)

1.5 mm²

Doorsnede massief (max.)

1.5 mm²

AWG (min.)

24

AWG (max.)

16

Contactmateriaal

Cu-legering, vertind

Materiaal (behuizing)

Polyamide

Kleur (specifiek)

Groen

Fabrikantnr.

1861933

Inhoud

210 stuk(s)

Nominale spanning

160 V

Breedte

8.5 mm

Hoogte

10.6 mm

11 mm

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2209486 Phoenix Contact 1861933 Printklem 1.5 mm² Aantal polen 2 Groen 210 stuk(s)

Datablad 2209486 Phoenix Contact 1861933 Printklem 1.5 mm² Aantal polen 2 Groen 210 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209486 Phoenix Contact 1861933 Printklem 1.5 mm² Aantal polen 2 Groen 210 stuk(s)

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Intuïtief te bedienen door kleurige drukknop. Geringe onderdeel grootte voor ruimte kritieke toepassingen. Snel en comfortabel testen door geïntegreerde testoptie.

De teksten voor dit artikel zijn automatisch vertaald.
