PCE Instruments PCE-VT 3950S-ICA High-performance trillingsmeter ±2 %
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 1.858,68 / Stuk)
€ 1.858,68
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Professional. Calibrated. Equipment. PCE-VT 3950S-ICA
- Voor mobiele trillingsmeting
- Meetbereik tot 399,9 m/s²
- FFT-analyse
- Routemeting
- Handmatig geheugen voor meetwaarden
- Automatische ISO 10816-3 beoordeling
- Intern geheugen
- 2,48" LC-display
- oplaadbare batterij
- Micro-USB-interface
- Incl. hoofdtelefoon
- Incl. ISO-kalibratiecertificaat
Technische specificaties
- Versnelling
- Meetbereik 0 tot 399,9 ft/s²
- Resolutie 0,1 ft/s²
- Nauwkeurigheid ±2%
- Frequentiebereik 10 Hz tot 10 kHz, 1 kHz ... 10 kHz
- Toerental optisch
- Meetbereik 600 ... 50000 omw/min.
- Snelheid
- Meetbereik 0 tot 399,9 km/h
- Resolutie: 0,1 mm/s
- Nauwkeurigheid ±2%
- Frequentiebereik 10 Hz tot 1 kHz
- Weg
- Meetbereik 0 tot 3,9 inch
- Resolutie: 1 inch
- Nauwkeurigheid ±2%
- Frequentiebereik 10 Hz tot 200 Hz
- Sensor
- Benaming PCE-VT 3xxxS
- Aanvullende beschrijving resonantiefrequentie: 24 kHz, interferentie: Δ 5%, vernietiglimiet: 5000 g (piek), materiaal behuizing: Roestvrij staal, bevestigingsdraad: ¼ - 28 UNF
- Afmeting Ø 29 x 81 mm
- Algemene technische gegevens
- Aantal meetkanalen 1
- Meetfuncties RMS, piek, piek, piekfactor (CREST-factor)
- FFT FFT versnelling: 10 Hz ... 8 kHz, FFT snelheid: 10 Hz ... 1 kHz, nauwkeurigheid @ 160 Hz: ±2%, aantal FFT-lijnen: 2048,routemeting: 100 routes met elk 100 machines met elk,100 meetpunten met telkens 1000 meetwaarden
- Frequentie 10 ... 10000 Hz
- Scherm: LCD
- Displayformaat 2,8 inch
- Opslagmedium intern geheugen
- Opslagcapaciteit 2160000 waarden
- Opslaginterval van 1 sec.
- Opslaginterval tot 12 min.

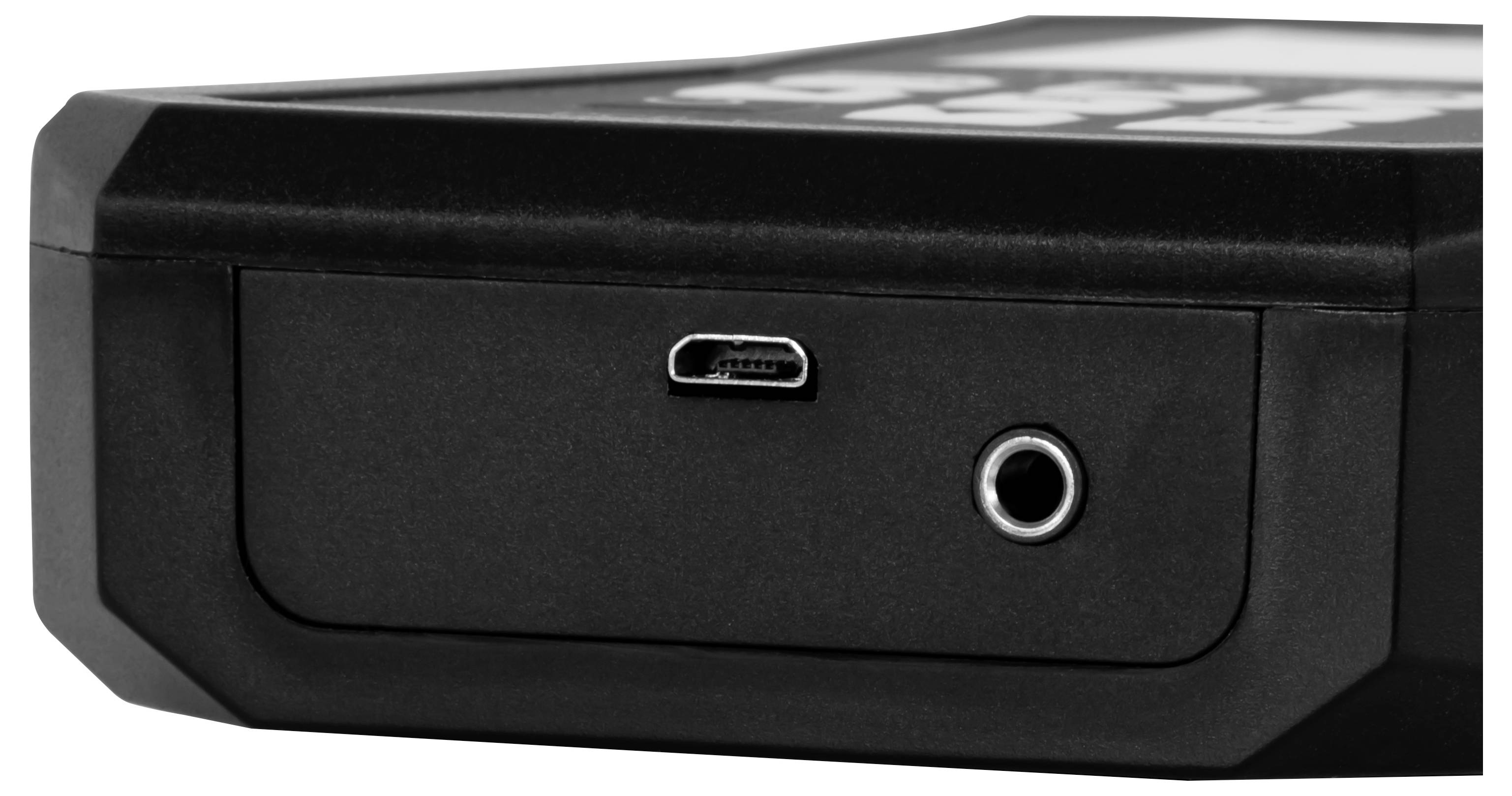

- Interface micro-USB, 3,5 mm jackplug
- Menutaal Engels (US), Duits, Frans, Spaans, Italiaans, Nederlands, Portugees, Turks, Pools, Russisch, Chinees, Japans
- Beschermingsklasse (apparaat) IP52
- Voeding accu: 3,7 V, USB: 5 V DC, 500 mA
- Accu/accu 1 x 3,7 V intern, lithium-polymeer-accu
- Capaciteit 2500 mAh
- Bedrijfsomstandigheden -20 ... 65 °C, 10 tot 95 % RV
- Opslagcondities -20 tot 65 °C, 10 tot 95 % RV
- Afmetingen ( L x b x h ) 165 x 85 x 32 mm
- Overige afmetingen Vibratiesensor Ø 29 x 81 mm, hoofdtelefoonaansluiting 3,5 mm jackplug
- Gewicht 239 g
- Andere gewichten trillingssensor 119 g.
- Basisnauwkeurigheid
±2 %
- Soortnaam
High-performance trillingsmeter
- Meetfunctie
Acceleratie
Snelheid
Frequentie
Vibratie
- Weergave
LCD
- Voedingsspanning
Intern: LiPo-accu (3,7 V, 2500 mAh)
Extern: USB 5 V DC, 500 mA V
- Afm.
(l x b x h) 85 x 32 x 165 mm
- Gewicht
239 g
- Minimale objectgrootte
1 cm
- Breedte
32 mm
- Hoogte
165 mm
85 mm
- Type
PCE-VT 3950S-ICA
Documenten en downloads
Datablad
Datablad 3812938 PCE Instruments PCE-VT 3950S-ICA High-performance trillingsmeter ±2 %
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812938 PCE Instruments PCE-VT 3950S-ICA High-performance trillingsmeter ±2 %
Omschrijving
De trillingsmeter is een ideale meetmethode voor een snelle en nauwkeurige controle van trillende delen, machines en ook installaties. Deze trillingsmeter bepaalt via de externe trillingssensor de trilweg (meetbereik 0,000 ... 3,9 mm), de trillingssnelheid (meetbereik 0,00 ... 399,9 mm/s) en de trillingsversnelling (meetbereik 0,0 ... 399,9 m/s²). Daarbij zijn bij de trillingsmeter verschillende meetparameters beschikbaar, zoals RMS, punt, punt-piek en piekfactor. De trillingsmeter is uitgerust met een modus die het mogelijk maakt om een meting automatisch volgens de grenswaarden van ISO 10816-3 te beoordelen. De trillingsmeter analyseert de meetwaarden en geeft op het display een bijbehorende goed-slecht-evaluatie weer. De ingebouwde accu bij de trillingsmeter heeft een capaciteit van 2500 mAh en kan direct via de ingebouwde micro-USB-interface worden opgeladen.
Naast de normale meetmodus beschikt de trillingsmeter over een FFT-modus. Bij FFT-modus wordt het frequentiespectrum voor de gemeten trillingssnelheid of trillingsversnelling berekend en weergegeven. In een grafische weergave worden de berekende FFT-lijnen weergegeven in een totaalbeeld voor de volledige frequentieband en parallel daaraan in een zoomweergave voor de weergave van de afzonderlijke lijnen.
Een extra functie is de routemeting. De routemeting is speciaal bedoeld voor terugkerende metingen op identieke meetpunten. Hiermee wordt een geordende meting van verschillende meetpunten mogelijk gemaakt. Daarom is de trillingsmeter vanwege de uitgebreide meetfuncties bij onderhouds- en reparatiewerkzaamheden van machines van toepassing.
Met het interne geheugen bij de trillingsmeter kunnen de weergegeven meetgegevens van de verschillende meetfuncties worden opgeslagen. Via de ingebouwde micro-USB-interface kunnen na een meting de op de trillingsmeter opgeslagen meetgegevens naar een PC worden overgedragen. De software voor de trillingsmeter maakt vervolgens een grafische en tabelanalyse van de meetwaarden mogelijk. Voor verdere verwerking van de meetgegevens kunnen deze via de software als CSV-bestand worden geëxporteerd. Om de trillingsmeter altijd actueel te houden, kan bovendien via de software naast de analyse van de meetgegevens ook een automatische firmware-update worden uitgevoerd.
De teksten voor dit artikel zijn automatisch vertaald.
Naast de normale meetmodus beschikt de trillingsmeter over een FFT-modus. Bij FFT-modus wordt het frequentiespectrum voor de gemeten trillingssnelheid of trillingsversnelling berekend en weergegeven. In een grafische weergave worden de berekende FFT-lijnen weergegeven in een totaalbeeld voor de volledige frequentieband en parallel daaraan in een zoomweergave voor de weergave van de afzonderlijke lijnen.
Een extra functie is de routemeting. De routemeting is speciaal bedoeld voor terugkerende metingen op identieke meetpunten. Hiermee wordt een geordende meting van verschillende meetpunten mogelijk gemaakt. Daarom is de trillingsmeter vanwege de uitgebreide meetfuncties bij onderhouds- en reparatiewerkzaamheden van machines van toepassing.
Met het interne geheugen bij de trillingsmeter kunnen de weergegeven meetgegevens van de verschillende meetfuncties worden opgeslagen. Via de ingebouwde micro-USB-interface kunnen na een meting de op de trillingsmeter opgeslagen meetgegevens naar een PC worden overgedragen. De software voor de trillingsmeter maakt vervolgens een grafische en tabelanalyse van de meetwaarden mogelijk. Voor verdere verwerking van de meetgegevens kunnen deze via de software als CSV-bestand worden geëxporteerd. Om de trillingsmeter altijd actueel te houden, kan bovendien via de software naast de analyse van de meetgegevens ook een automatische firmware-update worden uitgevoerd.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Voor mobiele trillingsmeting
- Meetbereik tot 399,9 m/s²
- FFT-analyse
- Routemeting
- Handmatig geheugen voor meetwaarden
- Automatische ISO 10816-3 beoordeling
- Intern geheugen
- 2,48" LC-display
- oplaadbare batterij
- Micro-USB-interface
- Incl. hoofdtelefoon
- Incl. ISO-kalibratiecertificaat

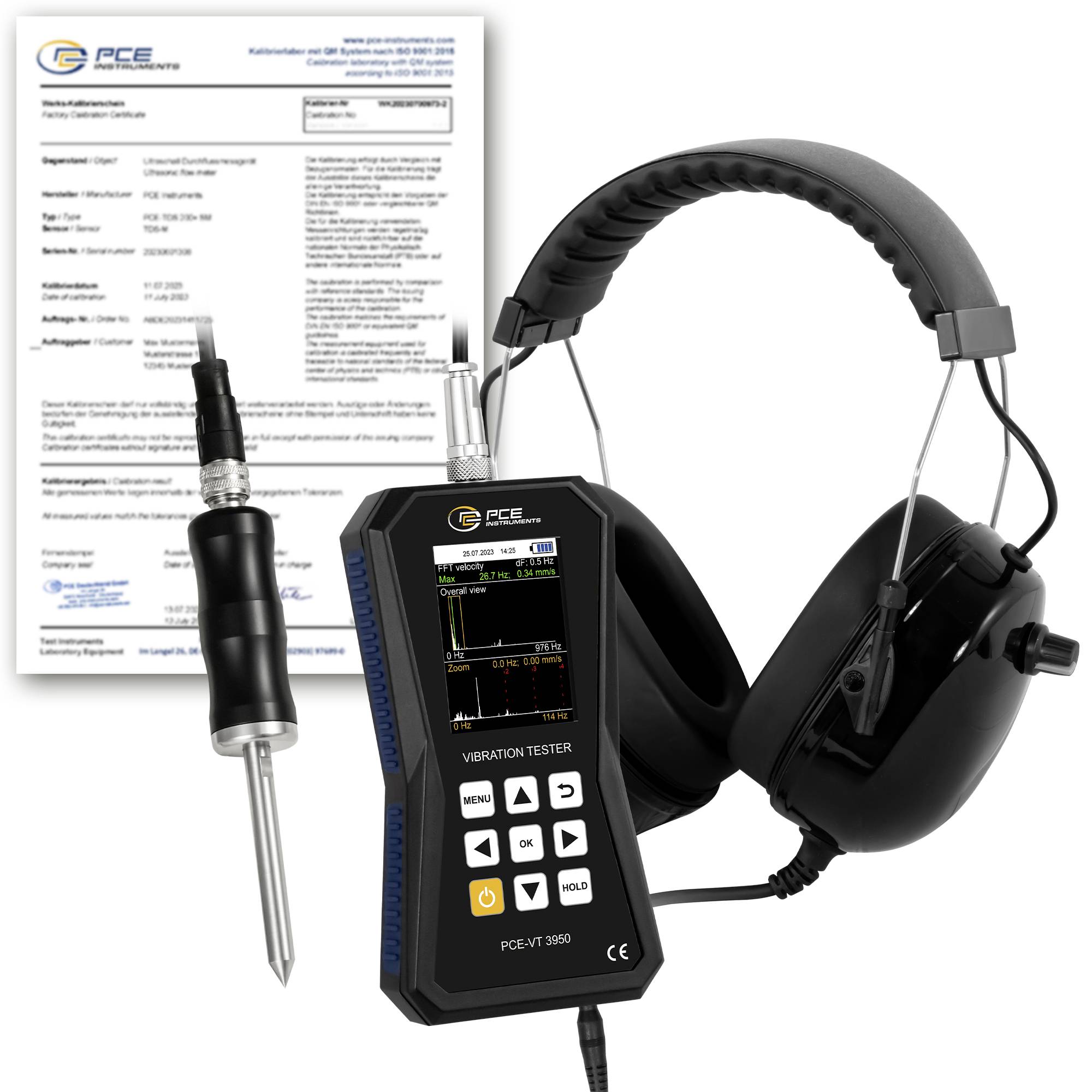

Omvang van de levering
- 1 x trillingsmeter PCE-VT 3950S-ICA
- 1 x sensor met spiraalkabel PCE-VT 3xxx SENSOR

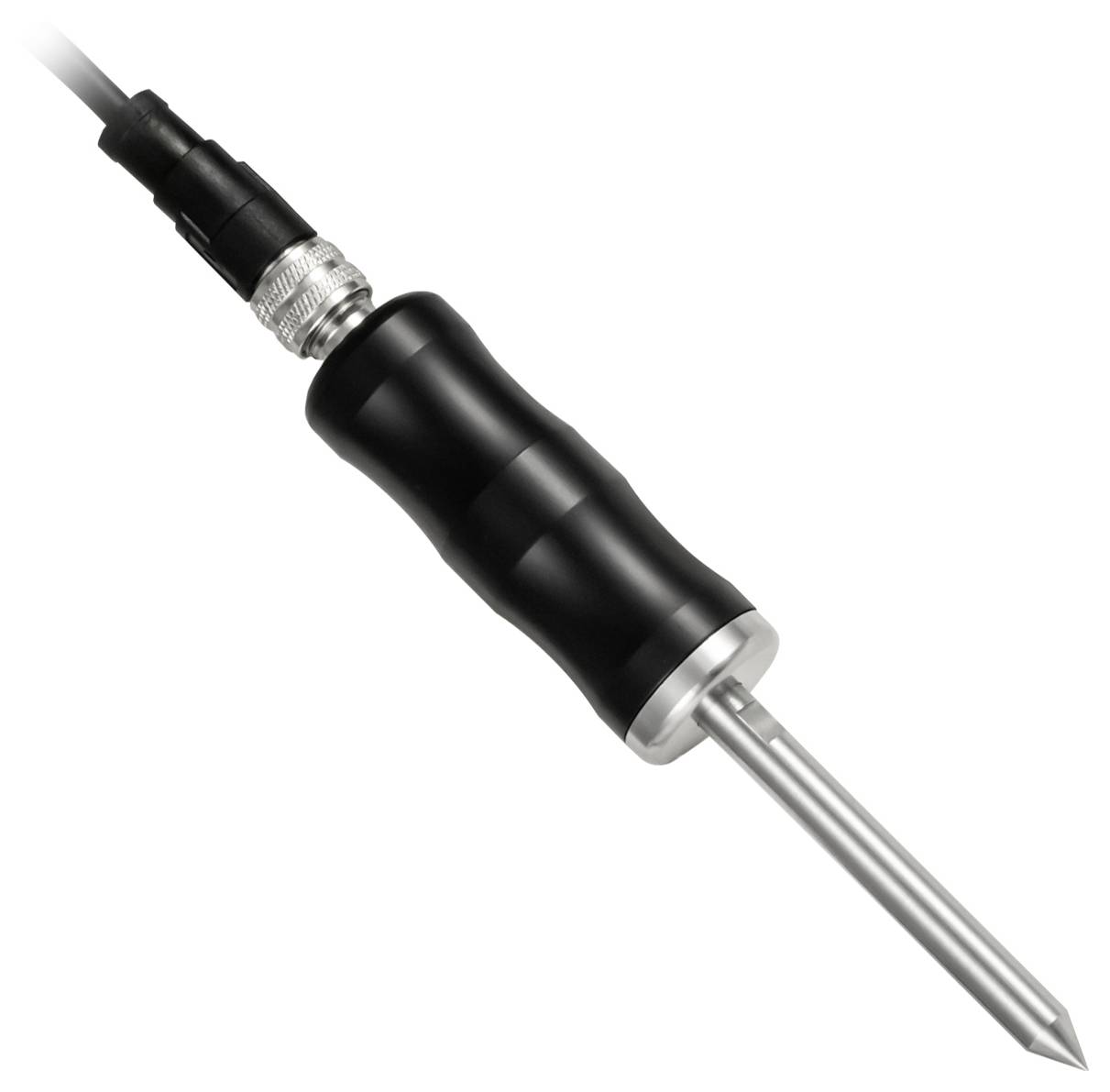

- 1 x naaldsensor PCE-VT NP
- 1 x micro-USB-kabel
- 1 x USB-stick met software en handleiding
- Beknopte gebruiksaanwijzing
- 1x koffer

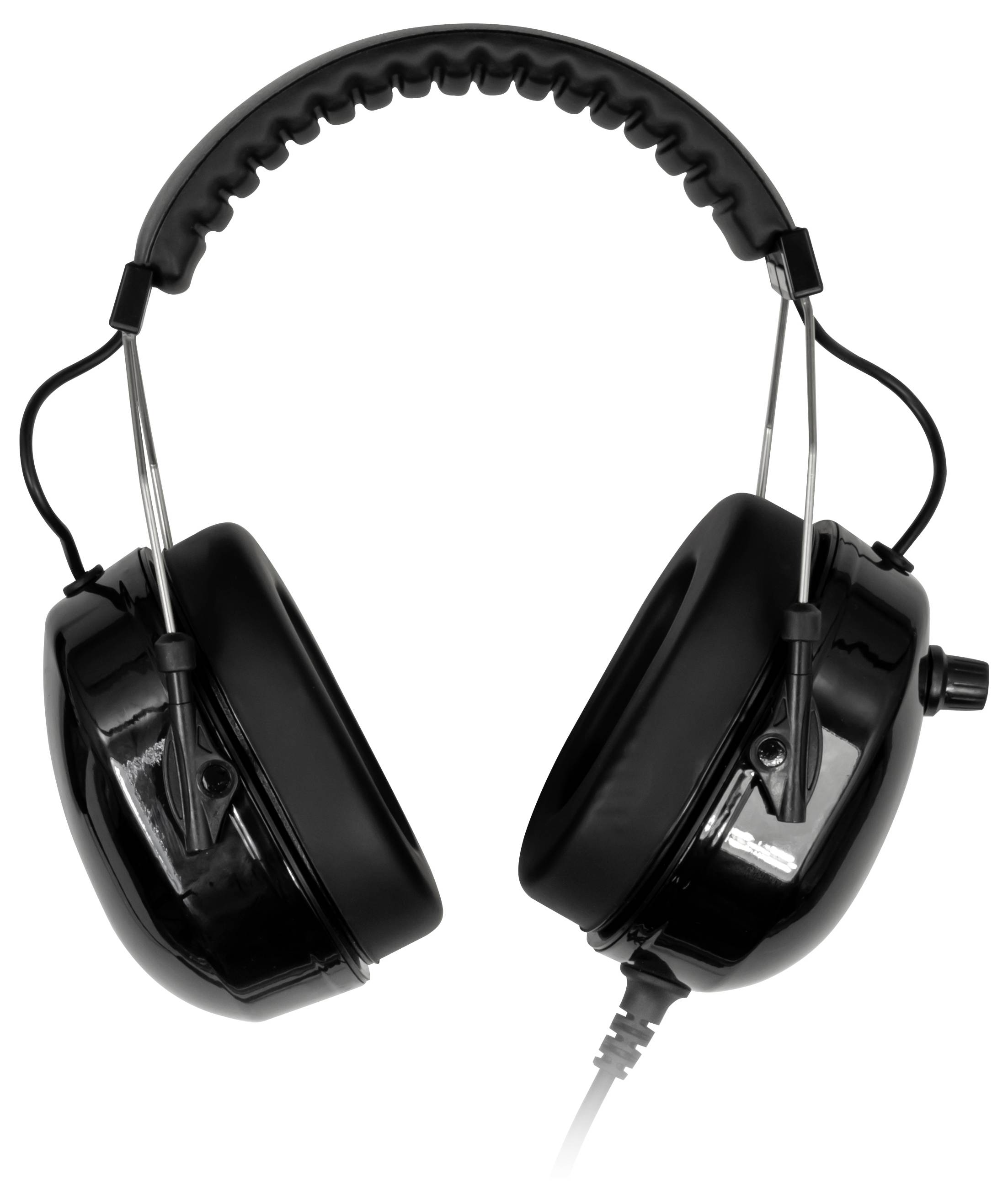

- 1x hoofdtelefoon
- 1 x ISO-kalibratiecertificaat
Opmerkingen
PCE Instruments trillingsmeettechniek PCE-VT 3950S-ICA incl. ISO kalibratiecertificaat voor professionele meting en weergave met opslag & software & FFT analyse en nog veel meer. - Ontwikkeld door onze ingenieurs voor universeel gebruik als trillingsmeter ' ' Acceleratietransducers ' ' voor het verzamelen van gegevens voor trillingen
