PCE Instruments PCE-VT 3950-ICA Trillingsmeter ±2 %
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 2.109,00 / Stuk)
€ 2.109,00
incl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Professional. Calibrated. Equipment. PCE-VT 3950-ICA
- Voor mobiele trillingsmeting
- Meetbereik tot 399,9 m/s²
- FFT-analyse
- Routemeting
- Handmatig geheugen voor meetwaarden
- Automatische ISO 10816-3 beoordeling
- Intern geheugen
- 2,48" LC-display
- oplaadbare batterij
- Micro-USB-interface
- Incl. hoofdtelefoon
- Incl. ISO-kalibratiecertificaat
Technische specificaties
- Versnelling
- Meetbereik 0 tot 399,9 ft/s²
- Resolutie 0,1 ft/s²
- Nauwkeurigheid ±2%
- Frequentiebereik 10 Hz tot 10 kHz, 1 kHz ... 10 kHz
- Toerental mechanisch
- Meetbereik 600 ... 50000 rpm
- Resolutie 1 rpm
- Nauwkeurigheid ± 2 % van de meetwaarde
- Toerental optisch
- Meetbereik 600 ... 50000 omw/min.
- Snelheid
- Meetbereik 0 tot 399,9 km/h
- Resolutie: 0,1 mm/s
- Nauwkeurigheid ±2%
- Frequentiebereik 10 Hz tot 1 kHz
- Weg
- Meetbereik 0 tot 3,9 inch
- Resolutie: 1 inch
- Nauwkeurigheid ±2%
- Frequentiebereik 10 Hz tot 200 Hz

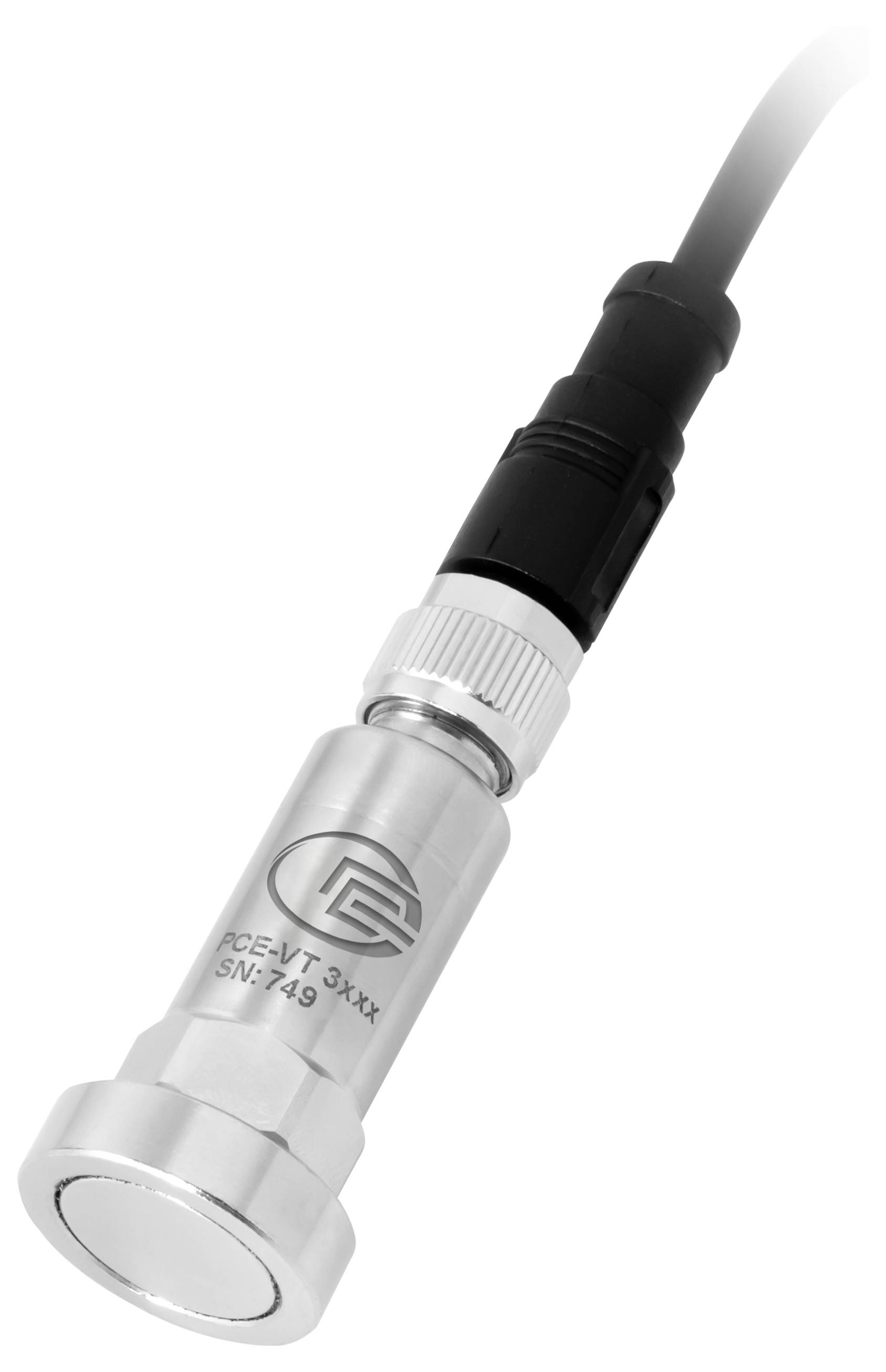

- Sensor
- Aanduiding PCE-VT 3xxx SENSOR
- Aanvullende beschrijving resonantiefrequentie: 24 kHz, interferentie: Δ 5%, vernietiglimiet: 5000 g (piek), materiaal behuizing: Roestvrij staal, bevestigingsdraad: ¼ - 28 UNF
- Afmeting Ø 29 x 81 mm
- Algemene technische gegevens
- Aantal meetkanalen 1
- Meetfuncties RMS, piek, piek, piekfactor (CREST-factor)
- FFT FFT versnelling: 10 Hz ... 8 kHz, FFT snelheid: 10 Hz ... 1 kHz, nauwkeurigheid @ 160 Hz: ±2%, aantal FFT-lijnen: 2048,routemeting: 100 routes met elk 100 machines met elk,100 meetpunten met telkens 1000 meetwaarden
- Frequentie 10 ... 10000 Hz
- Scherm: LCD
- Displayformaat 2,8 inch
- Opslagmedium intern geheugen
- Opslagcapaciteit 2160000 waarden
- Opslaginterval van 1 sec.
- Opslaginterval tot 12 min.
- Interface micro-USB, 3,5 mm jackplug
- Menutaal Engels (US), Duits, Frans, Spaans, Italiaans, Nederlands, Portugees, Turks, Pools, Russisch, Chinees, Japans
- Beschermingsklasse (apparaat) IP52
- Voeding accu: 3,7 V, USB: 5 V DC, 500 mA
- Accu/accu 1 x 3,7 V intern, lithium-polymeer-accu
- Capaciteit 2500 mAh
- Bedrijfsomstandigheden -20 ... 65 °C, 10 tot 95 % RV
- Opslagcondities -20 tot 65 °C, 10 tot 95 % RV
- Afmetingen ( L x b x h ) 165 x 85 x 32 mm
- Overige afmetingen Vibratiesensor Ø 17 x 46 mm, hoofdtelefoonaansluiting 3,5 mm jackplug
- Gewicht 239 g
- Andere gewichten trillingssensor 52 g.
- Basisnauwkeurigheid
±2 %
- Soortnaam
Trillingsmeter
- Meetfunctie
Acceleratie
Snelheid
Frequentie
Vibratie
- Weergave
LCD
- Voedingsspanning
Intern: LiPo-accu (3,7 V, 2500 mAh)
Extern: USB 5 V DC, 500 mA V
- Afm.
(l x b x h) 85 x 32 x 165 mm
- Gewicht
239 g
- Minimale objectgrootte
1 cm
- Breedte
32 mm
- Hoogte
165 mm
85 mm
- Type
PCE-VT 3950-ICA
Documenten en downloads
Datablad
Datablad 3812937 PCE Instruments PCE-VT 3950-ICA Trillingsmeter ±2 %
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812937 PCE Instruments PCE-VT 3950-ICA Trillingsmeter ±2 %
Omschrijving
De trillingsmeter is een ideale meetvoorziening voor een snelle en nauwkeurige controle van trildelen, machines en ook installaties. Deze trilmeter bepaalt via de externe trillingssensor de trilweg (meetbereik 0,000 ... 3,9 mm), de trillingssnelheid (meetbereik 0,00 ... 399,9 mm/s) en de trillingsversnelling (meetbereik 0,0 ... 399,9 m/s²). Daarbij zijn bij de trilmeter verschillende meetparameters beschikbaar, zoals RMS, punt, punt-punt en geleidingsfactor. De trilmeter is uitgerust met een modus die het mogelijk maakt een meting automatisch volgens de grenswaarden van ISO 10816-3 te beoordelen. De trillingsmeter analyseert de meetwaarden en geeft op het display een bijbehorende goed-slecht-evaluatie weer. De ingebouwde accu bij de trilmeter heeft een capaciteit van 2500 mAh en kan direct via de ingebouwde micro-USB-interface worden opgeladen.
Naast de normale meetmodus beschikt de trillingsmeter over een FFT-modus. Bij FFT-modus wordt het frequentiespectrum voor de gemeten trillingssnelheid of trillingsversnelling berekend en weergegeven. In een grafische weergave worden de berekende FFT-lijnen weergegeven in een totaalbeeld voor de volledige frequentieband en parallel daaraan in een zoomweergave voor de weergave van de afzonderlijke lijnen.
Een extra functie is de routemeting. De routemeting is speciaal bedoeld voor terugkerende metingen op identieke meetpunten. Hiermee wordt een geordende meting van verschillende meetpunten mogelijk gemaakt. Daarom is de trillingsmeter vanwege de uitgebreide meetfuncties geschikt voor onderhouds- en reparatiewerkzaamheden van machines.
Met het interne geheugen bij de trilmeter kunnen de weergegeven meetgegevens van de verschillende meetfuncties worden opgeslagen. Via de ingebouwde micro-USB-interface kunnen na een meting de op de trilmeter opgeslagen meetgegevens naar een PC worden overgedragen. De software voor de trilmeter maakt vervolgens een grafische en tabelanalyse van de meetwaarden mogelijk. Voor verdere verwerking van de meetgegevens kunnen deze via de software als CSV-bestand worden geëxporteerd. Om de trillingsmeter altijd actueel te houden, kan bovendien via de software naast de analyse van de meetgegevens ook een automatische firmware-update worden uitgevoerd.
De teksten voor dit artikel zijn automatisch vertaald.
Naast de normale meetmodus beschikt de trillingsmeter over een FFT-modus. Bij FFT-modus wordt het frequentiespectrum voor de gemeten trillingssnelheid of trillingsversnelling berekend en weergegeven. In een grafische weergave worden de berekende FFT-lijnen weergegeven in een totaalbeeld voor de volledige frequentieband en parallel daaraan in een zoomweergave voor de weergave van de afzonderlijke lijnen.
Een extra functie is de routemeting. De routemeting is speciaal bedoeld voor terugkerende metingen op identieke meetpunten. Hiermee wordt een geordende meting van verschillende meetpunten mogelijk gemaakt. Daarom is de trillingsmeter vanwege de uitgebreide meetfuncties geschikt voor onderhouds- en reparatiewerkzaamheden van machines.
Met het interne geheugen bij de trilmeter kunnen de weergegeven meetgegevens van de verschillende meetfuncties worden opgeslagen. Via de ingebouwde micro-USB-interface kunnen na een meting de op de trilmeter opgeslagen meetgegevens naar een PC worden overgedragen. De software voor de trilmeter maakt vervolgens een grafische en tabelanalyse van de meetwaarden mogelijk. Voor verdere verwerking van de meetgegevens kunnen deze via de software als CSV-bestand worden geëxporteerd. Om de trillingsmeter altijd actueel te houden, kan bovendien via de software naast de analyse van de meetgegevens ook een automatische firmware-update worden uitgevoerd.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Voor mobiele trillingsmeting
- Meetbereik tot 399,9 m/s²
- FFT-analyse
- Routemeting
- Handmatig geheugen voor meetwaarden
- Automatische ISO 10816-3 beoordeling
- Intern geheugen
- 2,48" LC-display
- oplaadbare batterij
- Micro-USB-interface
- Incl. hoofdtelefoon

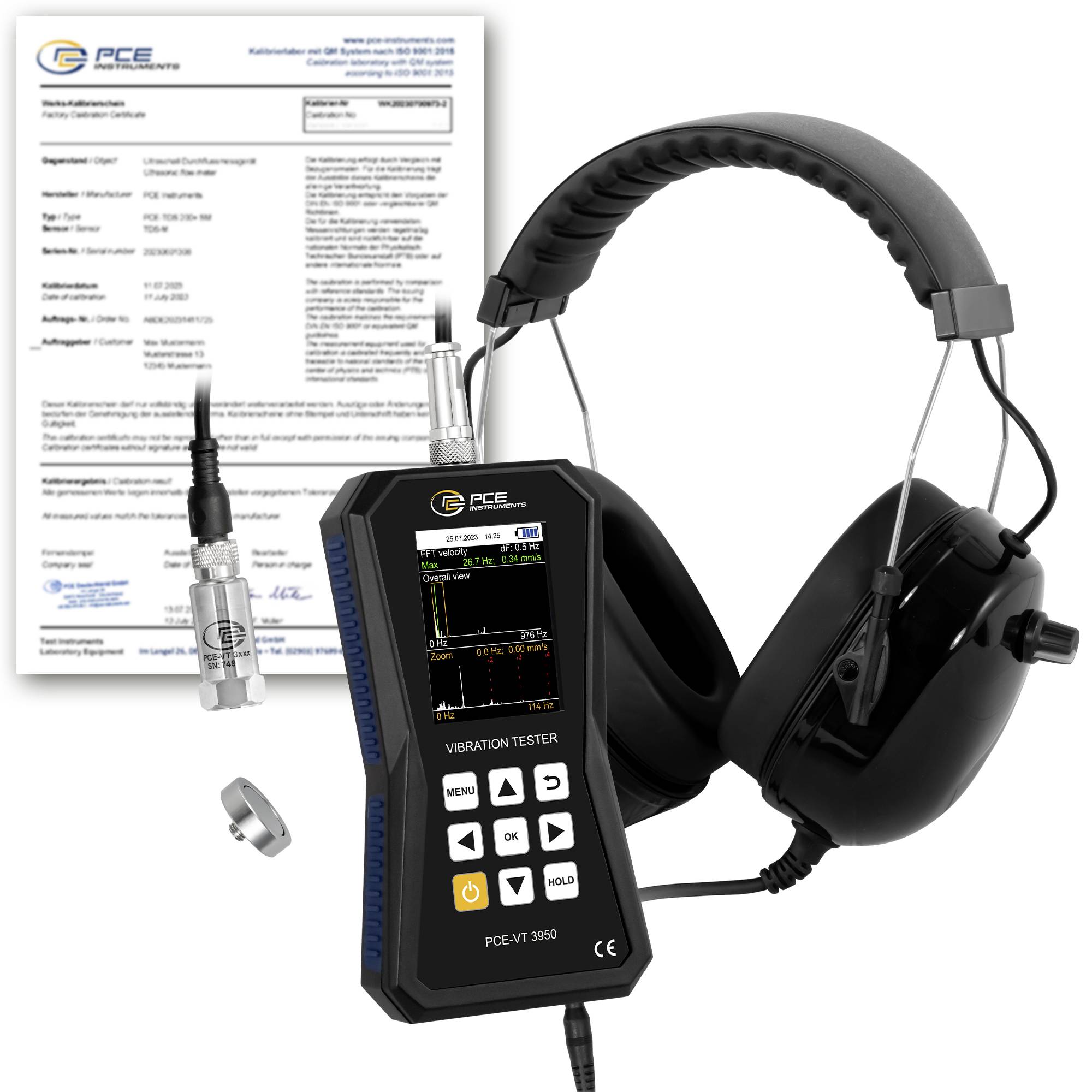

Omvang van de levering
- 1 x trillingsmeter PCE-VT 3950-ICA
- 1x sensor

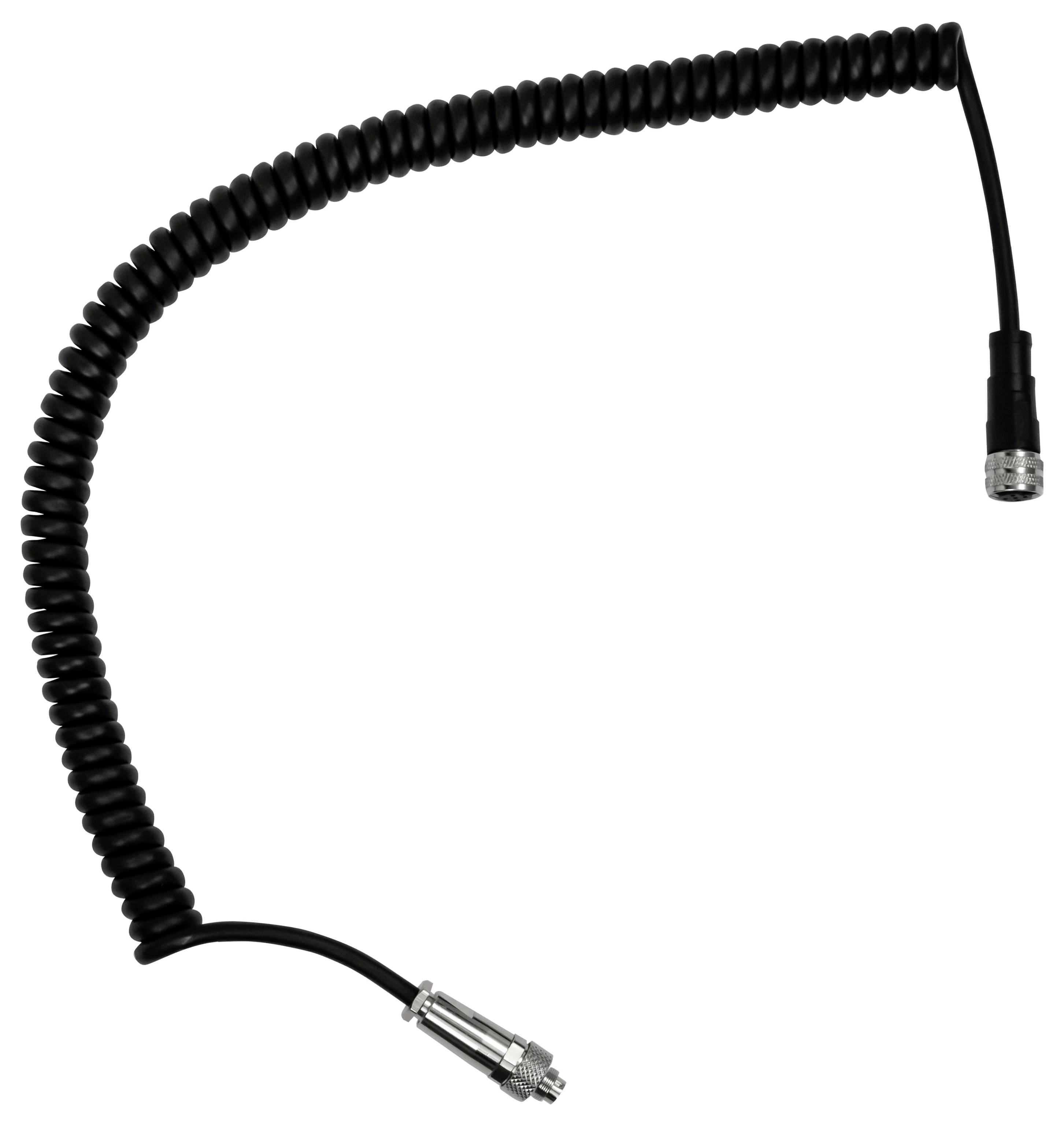

- 1 x spiraalkabel
- 1 x magneetadapter
- 1 x micro-USB-kabel
- 1 x USB-stick met software en handleiding
- Beknopte gebruiksaanwijzing
- 1x koffer

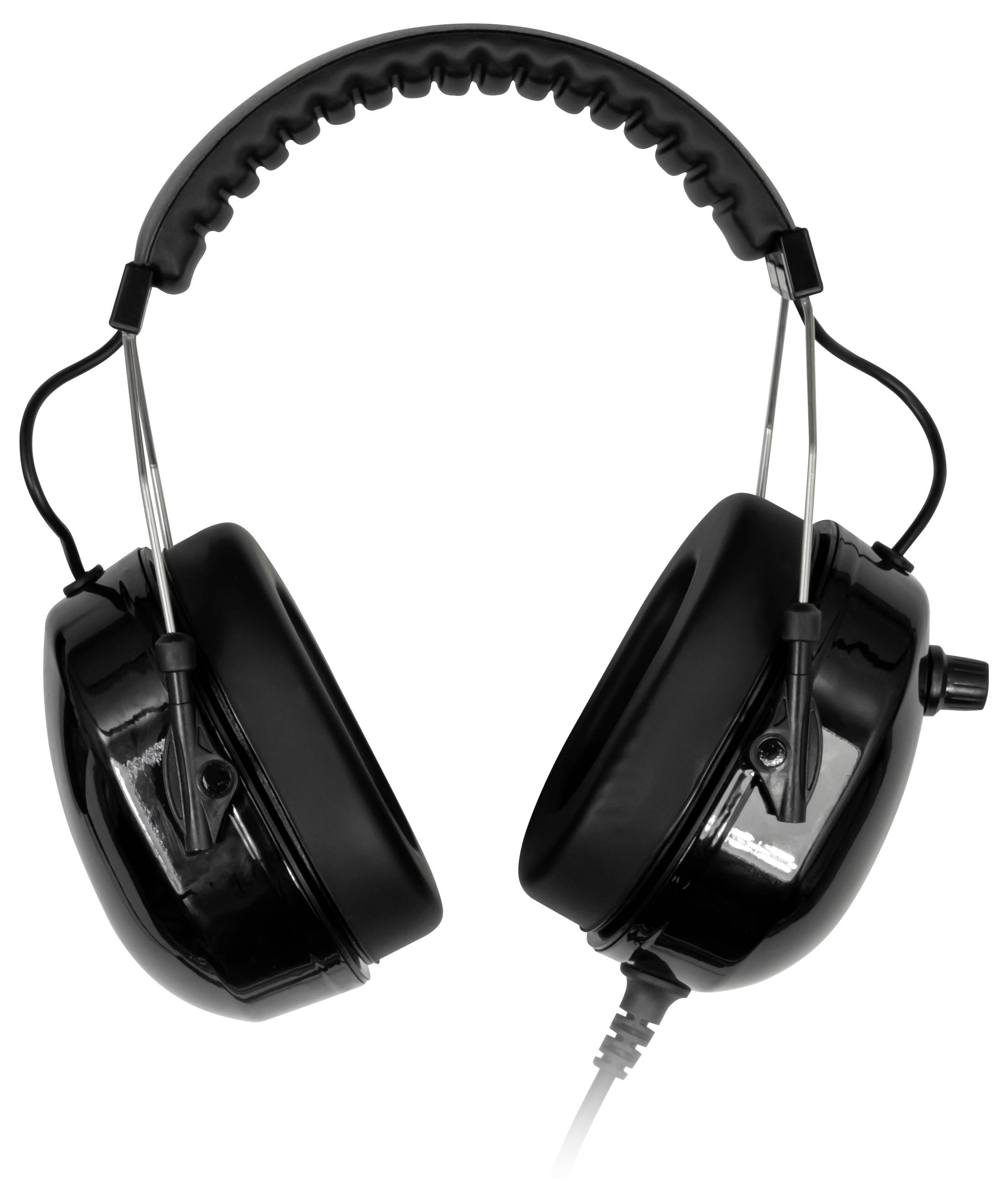

- 1x hoofdtelefoon
- 1 x ISO-kalibratiecertificaat
Opmerkingen
PCE Instruments trillingsmeettechniek PCE-VT 3950-ICA voor professionele meting en weergave met opslag & software & FFT analyse en nog veel meer. - Ontwikkeld door onze ingenieurs voor universeel gebruik als trillingsmeter ' ' Acceleratietransducers ' ' voor het verzamelen van gegevens voor trillingen
