PCE Instruments PCE-VMS 100 Trillingsmeter
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 842,15 / Stuk)
€ 842,15
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

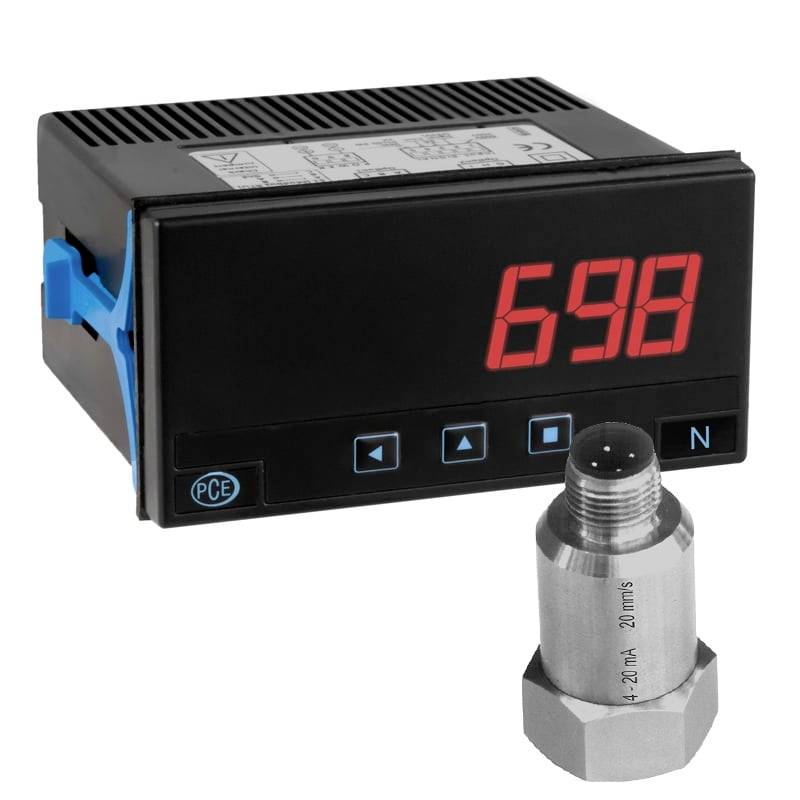

Vibratieset bestaande uit PCE-DPD-u en PCE-AC420-210
- Voorzijde IP 65
- Verschillende eenheden mogelijk
- Digitaal display voor het industriële proces
- Optionele uitgangen
- 4-cijferig digitaal display
- Veel sensoren kunnen worden aangesloten
- Frequentie: 10... 1000 Hz
- Meetbereik: 0,2... 20 mm/s (RMS)
- Aansluiting: Binder 713
- Uitgang: 4... 20 mA
Technische specificaties
- Soortnaam
Trillingsmeter
- Meetfunctie
Vibratie
Weerstand
Frequentie
- Weergave
Digitaal
- Afm.
(l x b x h) 96 x 48 x 91 mm
- Gewicht
150 g
- Breedte
48 mm
- Hoogte
91 mm
96 mm
- Interfaces
Analoog
Modbus RTU
- Type
PCE-VMS 100
Documenten en downloads
Datablad
Datablad 2620738 PCE Instruments PCE-VMS 100 Trillingsmeter
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2620738 PCE Instruments PCE-VMS 100 Trillingsmeter
Omschrijving

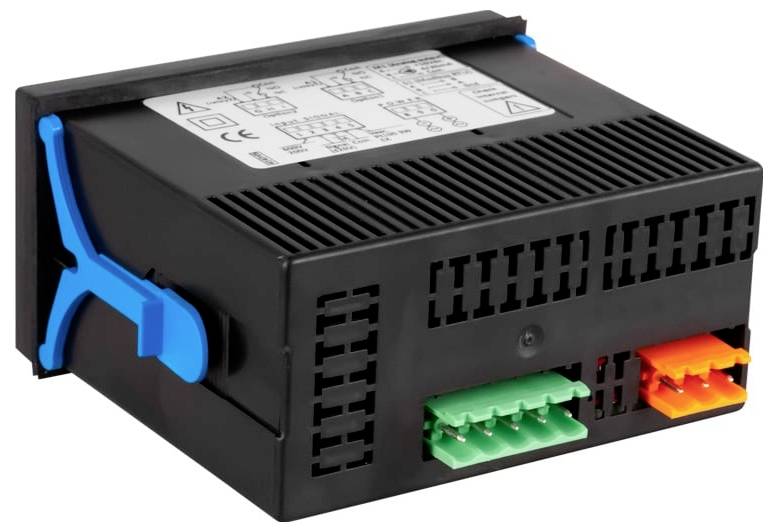

Inbouwweergave voor verschillende signalen / 4-cijferig / optionele uitgangskaarten / modulaire opbouw / IP65 front / incl. acceleratiesensor
de inbouwweergave is configureerbaar als AC- en DC-voltmeter (tot 600 VAC / DC), AC- en DC-ampèremeter (tot 5 AAC / DC). Verder toont de inbouwweergave meetwaarden van processignalen (mA, VDC), thermo-elementen, resistieve temperatuursensoren (PT, Ni, PTC en NTC), weerstanden, potentiometers en frequentie aan. De inbouwweergave kan via de fronttoetsen worden geconfigureerd. De inbouwweergave wordt ingebouwd in een schakelpaneel met de standaardgrootte 96 x 48 mm (1/8 DIN). De meetwaarde kan met 4 cijfers (9999 / -1999) worden geschaald. Ook zijn er een sneltoegangsfunctie op alarminstelwaarden, externe besturing voor het activeren van vooraf gedefinieerde functies, Eco-modus voor laag verbruik, selecteerbare dubbele schaalverdeling, 5 configureerbare helderheidsniveaus op de inbouwweergave beschikbaar. Eén universele voeding 18... 265 V AC/DC maakt van de inbouwweergave een eenvoudig te gebruiken procesmeter. Optionele modules voor uitgang en besturing (relais, analoge uitgang, Modbus RTU) staan klaar voor de gebruiker van de inbouwweergave. De externe acceleratiesensor wordt gebruikt om de trillingssnelheid van machines en slangen te meten. De acceleratiesensor geeft de meetwaarde als 4... 20 mA normsignaal naar nageschakelde besturings- en regeltechniek verder. Zo kunt u met de acceleratiesensor een complete signaalverwerking voor de trillingssterktemeting uitvoeren. De sensor kan voor metingen conform DIN/ISO 10816 worden gebruikt. De 4... 20 mA signaal geeft de effectieve waarde van de trillingssnelheid weer. Het meetbereik van de strekt zich uit van 0,2... 20 mm/s. Het frequentiebereik varieert van 10... 1000 Hz. De voeding van de acceleratiesensor gebeurt via een stroomlus en is volledig galvanisch geïsoleerd. De trillingssensor is beschermd tegen ompoling. De sensor wordt via een M12-kabelaansluiting op de PLC aangesloten. Om de acceleratiesensor ook in ruwe omgevingen te kunnen gebruiken, is deze conform IP67 beschermd.
De teksten voor dit artikel zijn automatisch vertaald.
de inbouwweergave is configureerbaar als AC- en DC-voltmeter (tot 600 VAC / DC), AC- en DC-ampèremeter (tot 5 AAC / DC). Verder toont de inbouwweergave meetwaarden van processignalen (mA, VDC), thermo-elementen, resistieve temperatuursensoren (PT, Ni, PTC en NTC), weerstanden, potentiometers en frequentie aan. De inbouwweergave kan via de fronttoetsen worden geconfigureerd. De inbouwweergave wordt ingebouwd in een schakelpaneel met de standaardgrootte 96 x 48 mm (1/8 DIN). De meetwaarde kan met 4 cijfers (9999 / -1999) worden geschaald. Ook zijn er een sneltoegangsfunctie op alarminstelwaarden, externe besturing voor het activeren van vooraf gedefinieerde functies, Eco-modus voor laag verbruik, selecteerbare dubbele schaalverdeling, 5 configureerbare helderheidsniveaus op de inbouwweergave beschikbaar. Eén universele voeding 18... 265 V AC/DC maakt van de inbouwweergave een eenvoudig te gebruiken procesmeter. Optionele modules voor uitgang en besturing (relais, analoge uitgang, Modbus RTU) staan klaar voor de gebruiker van de inbouwweergave. De externe acceleratiesensor wordt gebruikt om de trillingssnelheid van machines en slangen te meten. De acceleratiesensor geeft de meetwaarde als 4... 20 mA normsignaal naar nageschakelde besturings- en regeltechniek verder. Zo kunt u met de acceleratiesensor een complete signaalverwerking voor de trillingssterktemeting uitvoeren. De sensor kan voor metingen conform DIN/ISO 10816 worden gebruikt. De 4... 20 mA signaal geeft de effectieve waarde van de trillingssnelheid weer. Het meetbereik van de strekt zich uit van 0,2... 20 mm/s. Het frequentiebereik varieert van 10... 1000 Hz. De voeding van de acceleratiesensor gebeurt via een stroomlus en is volledig galvanisch geïsoleerd. De trillingssensor is beschermd tegen ompoling. De sensor wordt via een M12-kabelaansluiting op de PLC aangesloten. Om de acceleratiesensor ook in ruwe omgevingen te kunnen gebruiken, is deze conform IP67 beschermd.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering

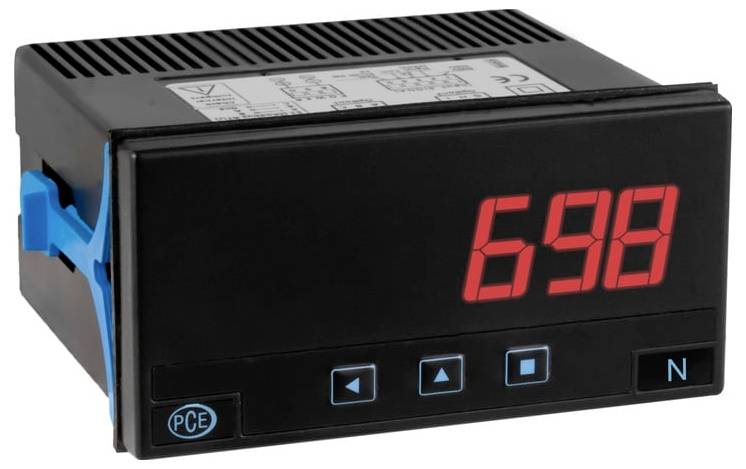

- 1x inbouwweergave PCE-VMS 100

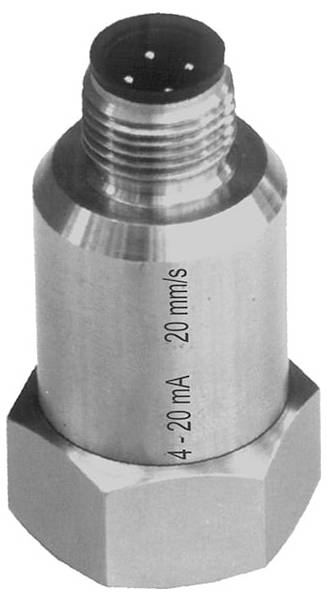

- 1x PCE-AC420-210 acceleratiesensor

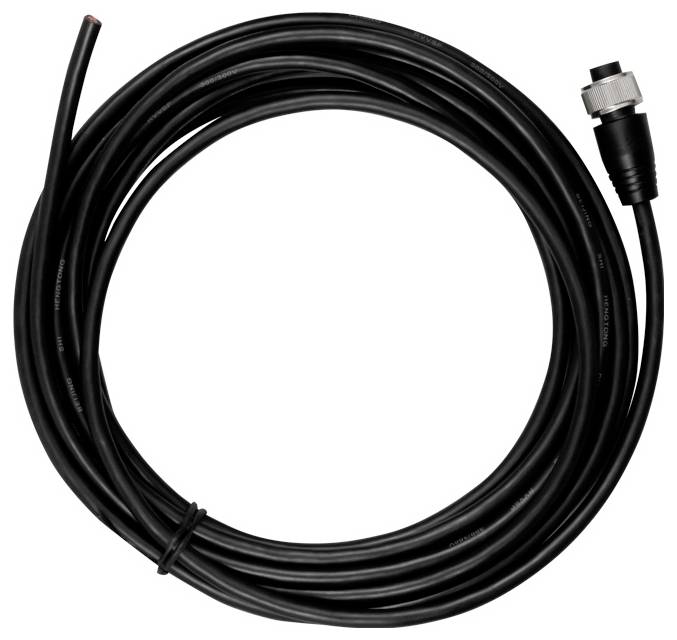

- 1 x PCE-AC420|M12-PIG5 5 meter kabel 4-aderig
- 2 x klemmen voor weergave
- 1 x PCE-AC420|ADH_PAD RVS kleefpad 1 x PCE-AC420|MAG_PAD magneethouder
- 1 x PCE-AC420|M12 stekker met schroefklemmen M12 voor Ø 4 .. 6 mm kabel
- 1x gebruiksaanwijzing
