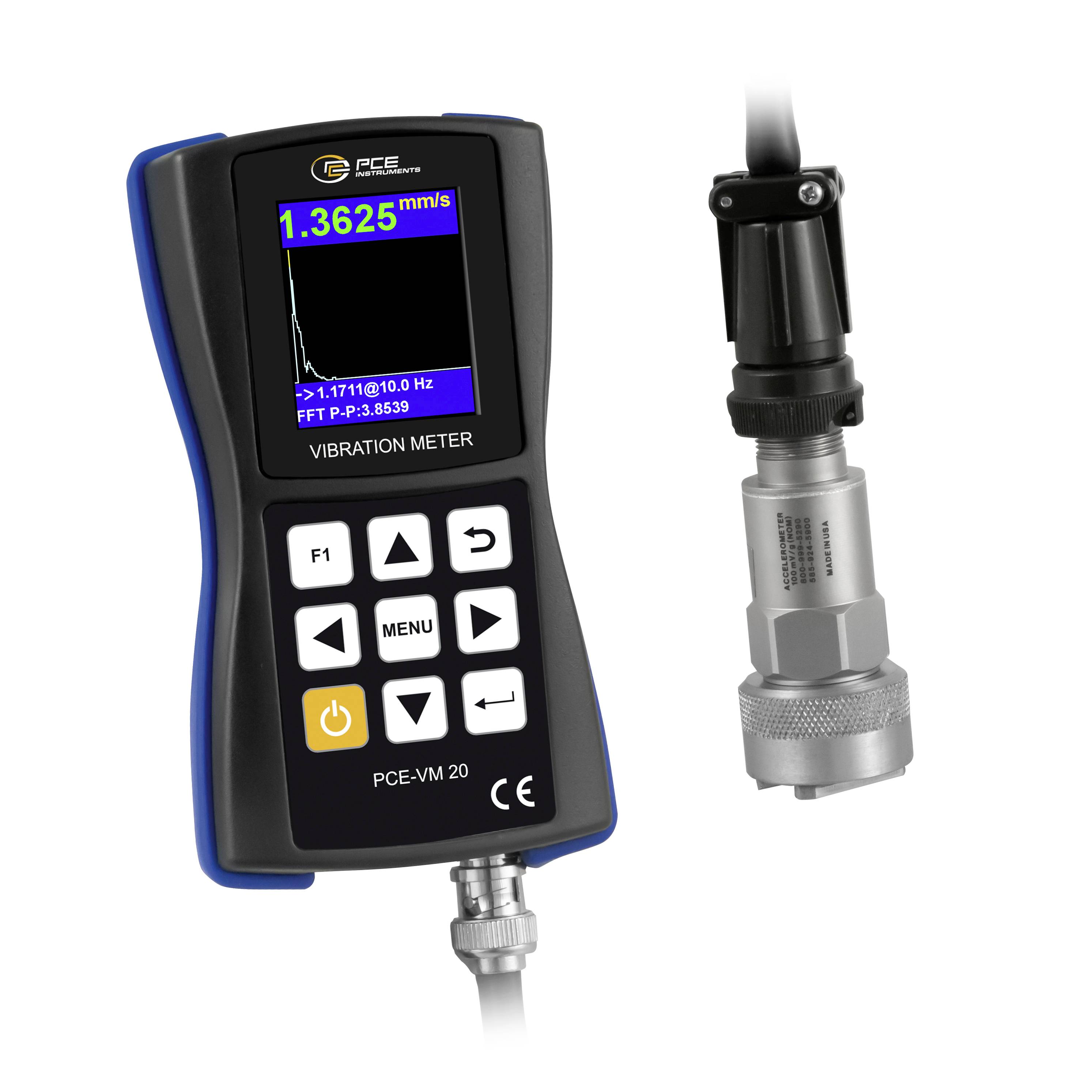

Handheld PCE-trillingmeter die 1.3625 mm/s aangeeft, met een verbonden trillingssensorprobe ernaast.

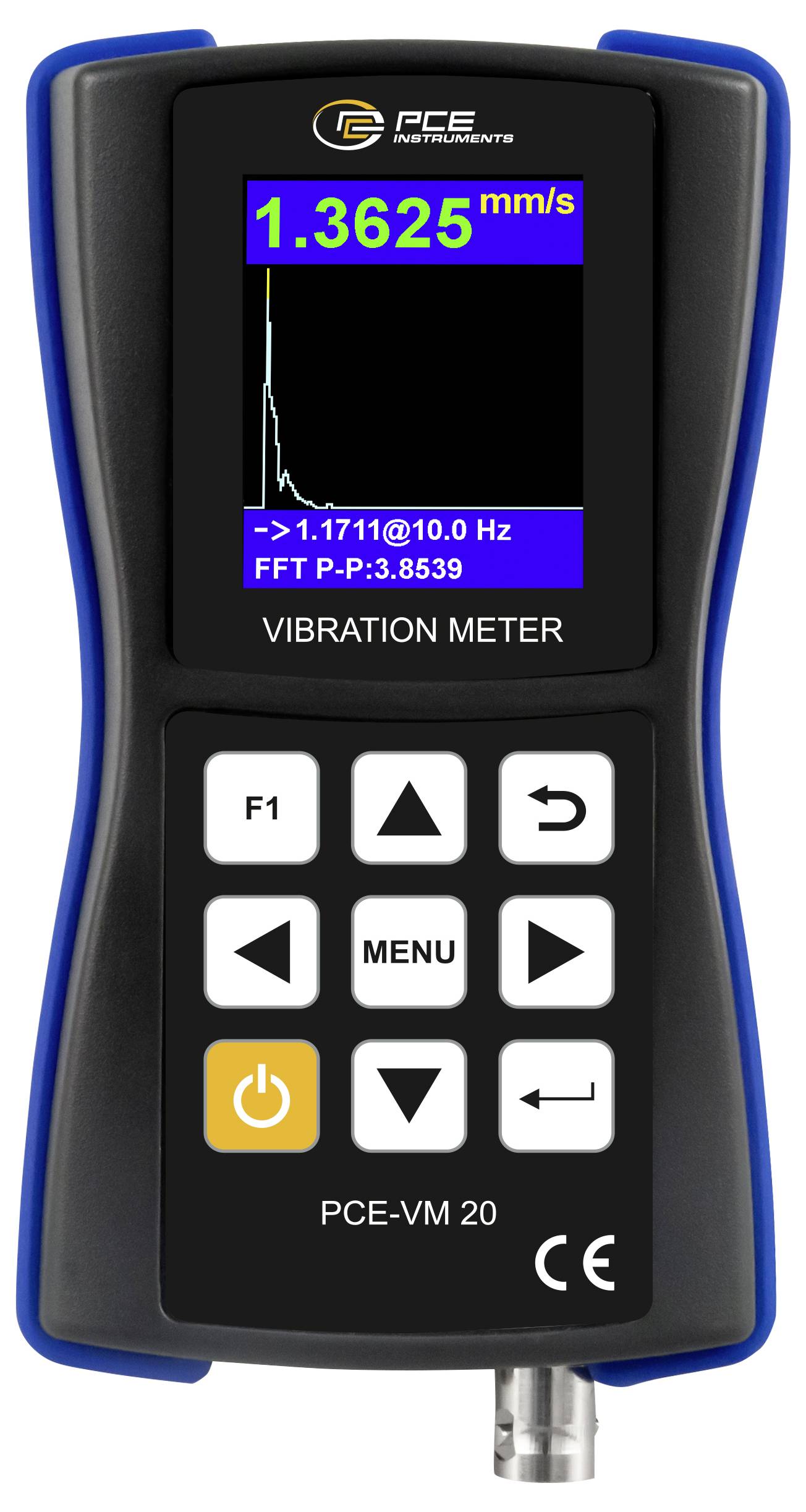

Draagbare PCE VM 20 trillingmeter die een live-meting van 1,3625 mm/s weergeeft met een FFT-grafiek op het scherm.

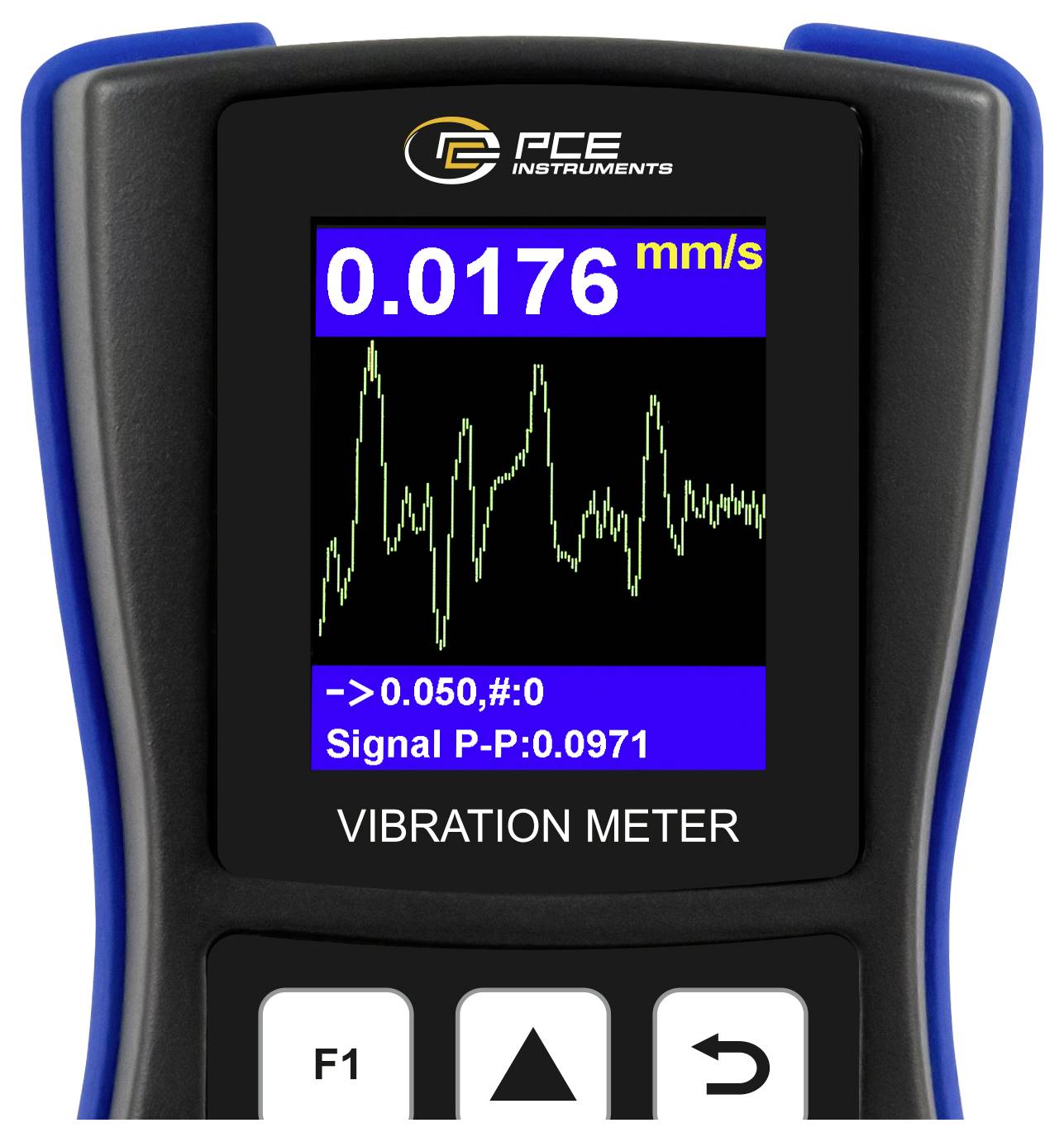

Draagbare trillingmeter display met een waarde van 0,0176 mm/s met een live golfvorm en 'Signal P-P: 0,0971' aflezeling.

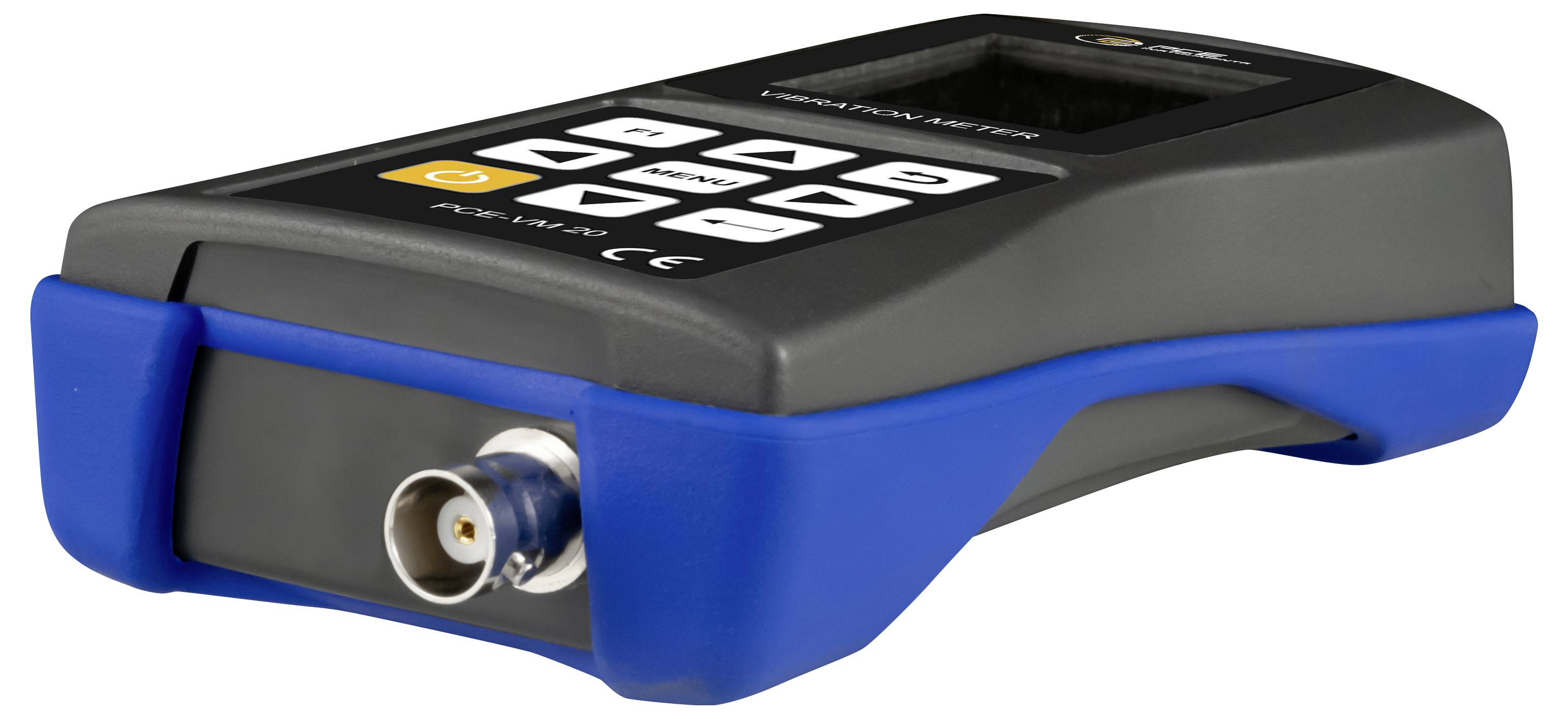

Compact zwart en blauw elektronisch apparaat met een voorkant coaxiale connectorpoort en een bovenaan display, weergegeven op een witte achtergrond.

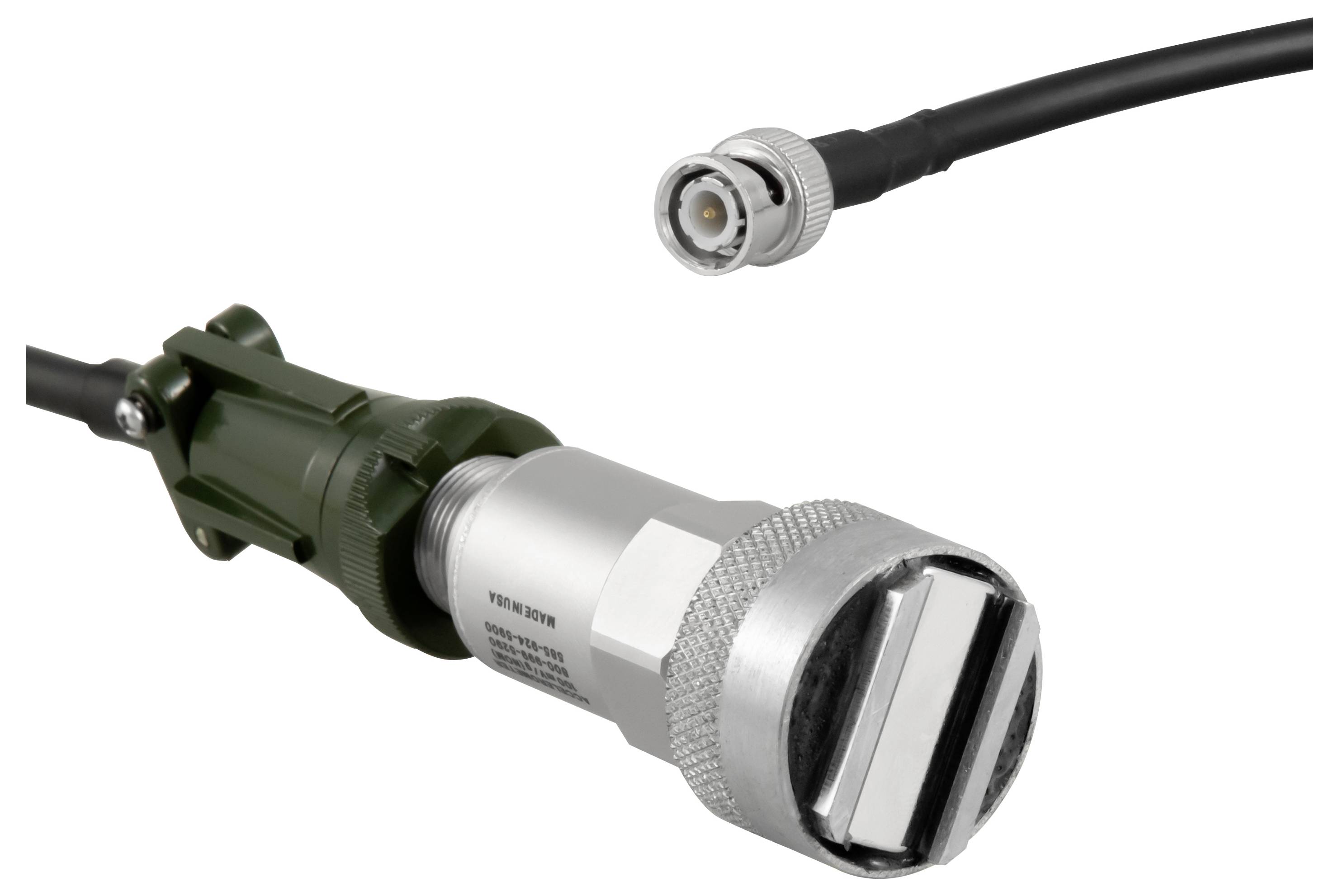

Close-up van een groene en zilveren industriële kabelconnector met een aparte coaxiale stekker ervan afgebeeld op een witte achtergrond.

1/5

Datasheet (PDF)

Leverbaar di. 13 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 1.739,67 / Stuk)

€ 1.739,67

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Trillingsmeter PCE-VM 20

Real-time FFT-analyse
robuuste behuizing
Veel trillingsparameters
Directe beoordeling conform DIN ISO 10816
Ingebouwde Li-poly accu

Technische specificaties

Trillingsversnelling: 0... 200 m/sm, RMS en Peak-Peak
Trillingssnelheid: 0... 200 mm/s, RMS
Trillingsweg: 0... 2000 μm, piek-piek
Nauwkeurigheid trilling: ±5%
Bedrijfsmodi: Trillingen, temperatuur, toerental
Instelbare meetgrootheden
Frequentie
Trillingsversnelling
Trillingssnelheid
Trillingsweg
FFT-spectrum
Eenheden
metrisch, imperial
Hz, mm/sm, mm/s, micrometer
RPM en Hz
Interface: USB 2.0
Geheugen: 4 GB micro SD-kaart
Gebruiksduur van de accu: Tot 8 uur continu gebruik
Accutype: Lithium-polymeer
Display. 128 x 160 pixels kleuren-LCD
Omgevingsvoorwaarden:
-10 +55 °C ≤ 80 % RV niet condenserend
Afmetingen: 132 x 70 x 33 mm (L x B x D)
Gewicht: ca. 150 g
Handapparaat: Mag niet worden blootgesteld aan sterke trillingen, magneetvelden, corrosieve media of stof
Technische gegevens voor de acceleratiesensor
Gevoeligheid 100 mV/g
Frequentiegedrag (±3 dB): 0,5... 15000 Hz
Frequentiegedrag (±10%): 2,0... 10000 Hz
Dynamisch bereik: ±50 g, peak
Voedingsspanning (IEPE): 18... 30 V/DC:
Constante stroombron: 2... 10 mA
Spectrumgeluid bij 10 Hz 14 μg/effectieve waarde
Spectrale ruis bij 100 Hz 2,3 microgram/effectieve waarde
Spectrumgeluid bij 1000 Hz: 2 μg/effectieve waarde
Uitgangsimpedantie < : 100 Ω
Werkwisselspanning: 10... 14 V DC
Behuizingsisolatie > : 100 MΩ
Omgevingsomstandigheden: -50... +121 ℃
Maximale stootbescherming: 5000 g, peak
Resonantiefrequentie. 23000 Hz
Materiaal van de behuizing. 316L roestvrij staal
Aansluiting: 2-pins MIL-C-5015
Beschermingsklasse: IP68
Gewicht 90 g

Soortnaam: Trillingsmeter

Meetfunctie: Acceleratie
Snelheid
Vibratie
Frequentie

Weergave: LCD
Digitaal

Afm.: (l x b x h) 132 x 70 x 33 mm

Gewicht: 90 g

Breedte: 70 mm

Hoogte: 33 mm

: 132 mm

Interfaces: USB

Type: PCE-VM 20

Documenten en downloads

Datablad

Datablad 2623500 PCE Instruments PCE-VM 20 Trillingsmeter

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2623500 PCE Instruments PCE-VM 20 Trillingsmeter

Omschrijving

Werkbeschermingsmeter PCE-VM 20 trillingsmeter voor trillingsmeting op machines / directe beoordeling conform DIN ISO 10816 / verschillende meetmodi / real-time FFT-analyse / routeoptie voor snelle registratie van meetpunten

de trillingsmeter PCE-VM 20 is een compact apparaat voor directe beoordeling van het trillingsgedrag van een machine. Het apparaat kan diverse trillingsparameters, zoals trillingsversnelling, trillingssnelheid of trillingsweg meten en weergeven. Door de geïntegreerde real-time FFT-analyse kan de toestand van een machine nog tijdens de meting worden geanalyseerd en bepaald. De trillingsmeter PCE-VM 20 kan zowel de signalen van piëzo-elektrische vibratiesensoren volgens IEPE-standaard als van piëzo-elektrische vibratiesensoren met laaduitgang analyseren en weergeven.
