PCE Instruments PCE-PVS 10-DPD-U Versnellingsmeter 0,1 %
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 739,00 / Stuk)
€ 739,00
incl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Beschl.aufnehmer PCE-PVS 10-DPD-u + weergave
- Acceleratiesensor voor bewaking van de trillingssnelheid incl. Inbouwweergave
- 4... 20 mA uitgang
- MIL-C-5015 aansluiting
- 3... Bandbreedte van 1500 Hz
- Universele weergave voor verschillende signalen
- 4-cijferig
- Optionele uitgangskaarten
- Modulaire opbouw
- IP65 front
Technische specificaties
- Acceleratiesensor PCE-PVS 10
- Meetbereik ± 12,7 mm/s.
- Frequentiebereik 3... 1500 Hz
- Uitgang 2 aders 4... 20 mA
- Gevoeligheid < 5%
- Schoklimit ± 1000 g
- Voedingsspanning 12... 24 V DC in stroomlus
- Isolatie ten opzichte van massa > 108 ohm
- Uitgangsimpedantie < 100 ohm
- Model verticale aansluiting
- Elektrische aansluitingen
- Pin A: + 4... 20 mA
- Pin B: - 4... 20 mA
- Aansluitmethode 2-pins MIL-C-5015
- Bedrijfstemperatuur -40... 85 °C
- Afmetingen Ø 22 x 51
- Montageschroefdraad M6
- Inbouwmeetinstrument PCE-DPD-u.
- Ingang
- 2-, 3-draads PT100, PT500, PT1000, Ni100, Ni200, Ni1000
- Thermo-elementen type K, J, E, N, L, R, S, B, T, C
- Potentiometer: 500... 20 kOhm
- Weerstand: 5k... 50kOhm
- Processignalen: 4... 20 mA, 0... 10 V
- Frequentie: 0... 100 Hz
- DC-spanning: 60 mV, 200 mV 2 V, 20 V, 200 V, 600 V.
- DC-stroom: 20 mA, 5 A
- AC-SPANNING: 2 V, 20 V, 200 V, 600 V.
- AC-stroom: 20 mA, 5 A
- Meetsnelheid 3 / seconde
- Resolutie 16 bits
- Nauwkeurigheid 0,1 %
- Inwendige weerstand
- Spanningsmeting: 1 MΩ
- Stroommeting: 12 Ω
- Schaalverdeling 21 punten
- Weergave 4-cijferige 7-segments LED-weergave, driekleurig
- Weergavebereik: -1999 - 9999
- Uitgangen relais, Anaog, Seriel met optionele uitgangskaarten
- Omgevingstemperatuur in bedrijf: 0 °C... 55 °C opslag: -20 °C... +70 °C.
- Afmetingen digitaal display 96 mm x 48 mm x 91 mm
- Schakelborduitsparing 92 mm x 45 mm (conform DIN)
- Voedingsspanning 18... 265 V AC/DC
- Beschermingsklasse front: IP 65
- Gewicht 200 g
- Montage montageclips met klemschroeven, elektrische aansluiting via klemmenstrook
- Behuizing digitaal display robuuste kunststof behuizing
- Basisnauwkeurigheid
0,1 %
- Soortnaam
Versnellingsmeter
- Meetfunctie
Acceleratie
Frequentie
Spanning DC
Spanning AC
Stroom
Gelijkstroom DC
Wisselstroom AC
Weerstand
Spanning
- Weergave
LED
- Voedingsspanning
265 V/AC
- Afm.
(l x b x h) 48 x 91 x 91 mm
- Gewicht
1200 g
- Breedte
91 mm
- Hoogte
91 mm
48 mm
- Interfaces
Modbus RTU
- Type
PCE-PVS 10-DPD-U
Documenten en downloads
Datablad
Datablad 2813625 PCE Instruments PCE-PVS 10-DPD-U Versnellingsmeter 0,1 %
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2813625 PCE Instruments PCE-PVS 10-DPD-U Versnellingsmeter 0,1 %
Omschrijving
Acceleratiesensor voor de bewaking van de trillingssnelheid / 4... 20 mA uitgang / MIL-C-5015 aansluiting / 3... 1500 Hz bandbreedte / incl. Inbouwweergave
De versnellingssensor is ontwikkeld voor de continue bewaking van de trillingssnelheid. De acceleratiesensor is in verschillende uitvoeringen verkrijgbaar. Afhankelijk van het type versnellingsopnemer wordt onderscheid gemaakt tussen model en meetbereik. De acceleratiesensor meet de trillingssnelheid in het bereik van ± 12,7 mm/s resp. ± 25,4 mm/s in het frequentiebereik tussen 3 Hz en 1500 kHz.
De gemeten trillingssnelheid wordt als 4... 20 mA processtroom uitgevoerd. De trillingssensor wordt in de stroomlus via een MIL-C-5015-connector met een besturing of procesweergave verbonden. Afhankelijk van de bouwvorm is de aansluitbus verticaal of horizontaal op de acceleratiesensor aangebracht. De acceleratiesensor kan met een spanning van 12... 24 V DC.
Inbouwweergave PCE-DPD-u universele weergave voor verschillende signalen / 4-cijferig / optionele uitgangskaarten / modulaire opbouw / IP65 front
Het inbouwmeetinstrument is configureerbaar als AC- en DC-voltmeter (tot 600 VAC/DC), AC- en DC-ampèremeter (tot 5 AAC/DC). Verder toont het inbouwmeetinstrument meetwaarden van processignalen (mA, VDC), thermo-elementen, resistieve temperatuursensoren (PT, Ni, PTC en NTC), weerstanden, potentiometers en frequentie aan. Het inbouwmeetinstrument kan via de fronttoetsen worden geconfigureerd. Het inbouwmeetinstrument wordt ingebouwd in een schakelpaneel met de standaardgrootte 96 x 48 mm (1/8 DIN). De meetwaarde kan met 4 cijfers (9999 / -1999) worden geschaald.
Ook zijn er een sneltoegangsfunctie op alarminstelwaarden, externe besturing voor het activeren van vooraf gedefinieerde functies, Eco-modus voor laag verbruik, selecteerbare dubbele schaalverdeling, 5 configureerbare helderheidsniveaus op het inbouwmeetinstrument beschikbaar. Eén universele voeding 18... 265 V AC/DC maakt van het inbouwmeetinstrument een eenvoudig te gebruiken procesmeter. Optionele modules voor uitgang en besturing (relais, analoge uitgang, Modbus RTU) staan klaar voor de gebruiker van het inbouwmeetinstrument.
De teksten voor dit artikel zijn automatisch vertaald.
De versnellingssensor is ontwikkeld voor de continue bewaking van de trillingssnelheid. De acceleratiesensor is in verschillende uitvoeringen verkrijgbaar. Afhankelijk van het type versnellingsopnemer wordt onderscheid gemaakt tussen model en meetbereik. De acceleratiesensor meet de trillingssnelheid in het bereik van ± 12,7 mm/s resp. ± 25,4 mm/s in het frequentiebereik tussen 3 Hz en 1500 kHz.
De gemeten trillingssnelheid wordt als 4... 20 mA processtroom uitgevoerd. De trillingssensor wordt in de stroomlus via een MIL-C-5015-connector met een besturing of procesweergave verbonden. Afhankelijk van de bouwvorm is de aansluitbus verticaal of horizontaal op de acceleratiesensor aangebracht. De acceleratiesensor kan met een spanning van 12... 24 V DC.
Inbouwweergave PCE-DPD-u universele weergave voor verschillende signalen / 4-cijferig / optionele uitgangskaarten / modulaire opbouw / IP65 front
Het inbouwmeetinstrument is configureerbaar als AC- en DC-voltmeter (tot 600 VAC/DC), AC- en DC-ampèremeter (tot 5 AAC/DC). Verder toont het inbouwmeetinstrument meetwaarden van processignalen (mA, VDC), thermo-elementen, resistieve temperatuursensoren (PT, Ni, PTC en NTC), weerstanden, potentiometers en frequentie aan. Het inbouwmeetinstrument kan via de fronttoetsen worden geconfigureerd. Het inbouwmeetinstrument wordt ingebouwd in een schakelpaneel met de standaardgrootte 96 x 48 mm (1/8 DIN). De meetwaarde kan met 4 cijfers (9999 / -1999) worden geschaald.
Ook zijn er een sneltoegangsfunctie op alarminstelwaarden, externe besturing voor het activeren van vooraf gedefinieerde functies, Eco-modus voor laag verbruik, selecteerbare dubbele schaalverdeling, 5 configureerbare helderheidsniveaus op het inbouwmeetinstrument beschikbaar. Eén universele voeding 18... 265 V AC/DC maakt van het inbouwmeetinstrument een eenvoudig te gebruiken procesmeter. Optionele modules voor uitgang en besturing (relais, analoge uitgang, Modbus RTU) staan klaar voor de gebruiker van het inbouwmeetinstrument.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Acceleratiesensor PCE-PVS 10: Horizontale of verticale montage processignaaluitgang MIL-C-5015 aansluiting M6 procesaansluiting verschillende meetbereiken robuuste constructie Inbouw-meetinstrument PCE-DPD-u: Voorzijde IP 65 verschillende eenheden mogelijk digitaal display voor industrieel proces optionele uitgangen 4-cijferige digitale weergave veel sensoren aansluitbaar

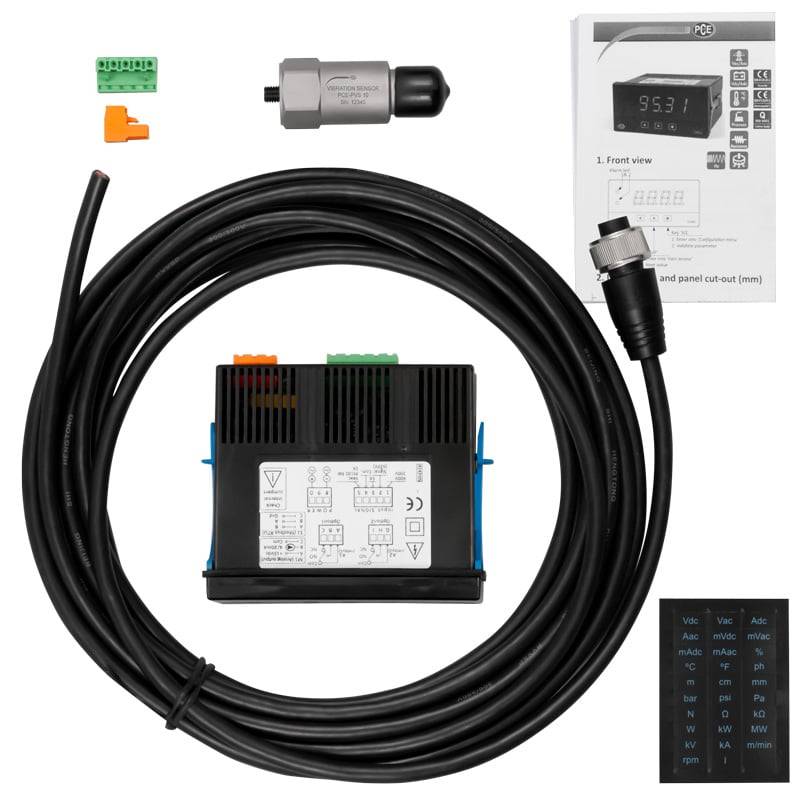

Omvang van de levering
- 1x acceleratiesensor PCE-PVS 10-DPD-u incl. Weergave
- 1 x MIL-C 5015 stekker op 5 m kabel
- 2x klem
- 2 x gebruiksaanwijzing
