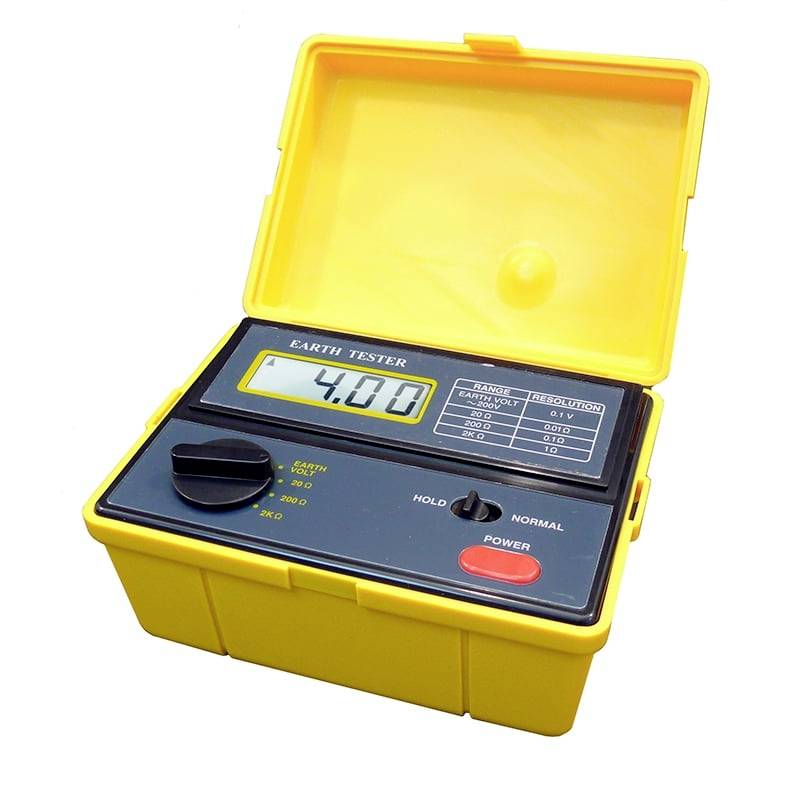

PCE Instruments PCE-ET 3000 Aardingsmeter

Aardingsmeter (aardingsweerstand / aardingsspanning) voor het testen van aardingen, bijv. van huis- en gebouwenaardingsmeters voor het meten van aardingsweerstand en aardspanning voor bijv. bliksemafleider of bliksemafleider voor alle huizen en gebouwen. De aardingsmeter heeft een afgedichte behuizing en is ontworpen voor de voor de professionele buitendienst vereiste veiligheidskenmerken conform VDE 0413. De aardingsmeter is bijzonder geschikt voor het meten van afzonderlijke aardingselektroden en bliksemafleiders en kleinere aardsystemen, alsmede voor het meten van de kabelweerstand en de doorgangbaarheid van kabels en koppelings- of bouwelementen. De modernste schakelingen verminderen de invloeden van aardspanning en aardingsweerstand van omringende aardingselektroden tot een minimum. De kalibratie van de aardingsmeter met de bijgevoegde testkabels voorkomt dat de nauwkeurigheid wordt aangetast. De testfrequentie van 820 Hz voorkomt de invloed van strooistromen door netfrequenties en hun harmonische. Bovendien beschikt het meetapparaat over een ingebouwd filter voor het onderdrukken van stoorsignalen. De aardingsmeter wordt altijd in de fabriek gekalibreerd geleverd. Als optionele accessoires kan het meetapparaat echter ook laborgekalibreerd en conform ISO met een certificaat uitgerust worden. Door het terugklappen van het gele beschermdeksel van de aardingsmeter (naar achteren) wordt een stekkerdoos voor de aansluitkabels zichtbaar.„E” voor de zwarte, „P” voor de groene en „C” voor de rode aansluitkabel voor de aardingspiepen. Het apparaat heeft een dubbele afleiding. De aansluitbezetting (afhankelijk van het type meetfunctie (aardingsweerstand/aardingspanning) vindt u in de gebruiksaanwijzing (zie boven). Uitvoering van de aardingsmeting de aardingsmeter wordt via de testleidingen met de in de grond ingestoken pennen verbonden. Om zeer nauwkeurige metingen met de aardingsmeter te kunnen uitvoeren, moet de grond vochtig zijn of bevochtigd worden. De grondpen moet in een rechte lijn in de grond worden verdeeld (eerst de zwarte aardleiding, daarna de groene leiding voor een grondpeilstaaf en vervolgens de rode leiding voor de tweede grondpeilstaaf aan de potloodlijn verbinden). Dan kan de aardingsmeter in gebruik worden genomen en kan de aarding van het huis worden gecontroleerd. Bovendien kan de aardingsmeter ook in huis worden gebruikt om bijv. de verbinding en de kwaliteit van waterleidingen naar de aarde te controleren. De aardingsmeter is conform IEC 1010-1 gemaakt en voldoet aan de veiligheidsvoorschriften voor elektronische testapparaten (CAT III).
