Chauvin Arnoux C.A 6472 + C.A 6474 Aardingsmeter

Hoogspanningsmasten zijn aan de punt meestal voorzien van een bliksemdraad om bijvoorbeeld bij blikseminslag de stroom via de mastvoet naar de aarde af te leiden. Alle masten zijn daarom niet alleen via hun mastvoet geaard, maar ook parallel over de
bliksemdraad met alle andere masten. Een meting van de betreffende mastaarding volgens de 3-polige methode is daarom alleen mogelijk bij onderbreking van de bliksemdraad - een tijdrovende en gevaarlijke zaak.

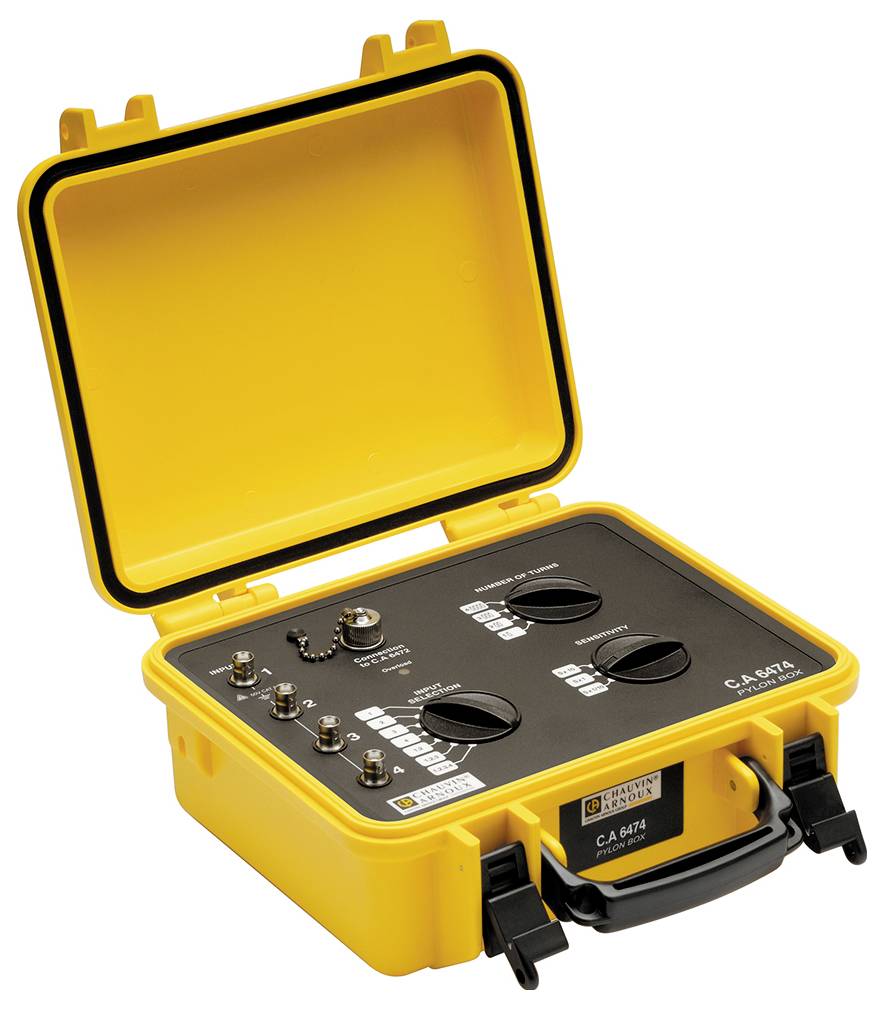

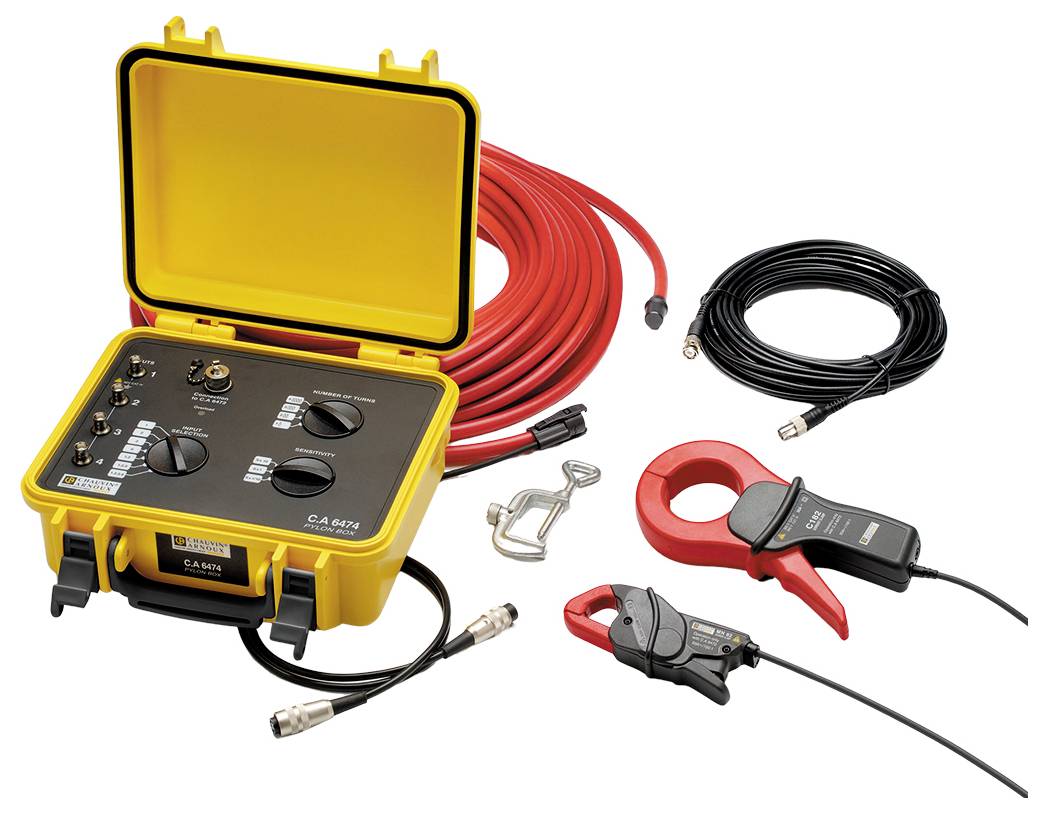

Met de C.A 6472 en de Pylon Box C.A 6474 - een vectoriële verwerkingseenheid voor tot 4 flexibele stroomomvormers AmpFLEX - zijn aardingsmetingen aan spanningsmasten met bliksemdraad altijd mogelijk, in bedrijf en zonder onderbreking. Daarvoor
worden tot 4 flexibele stroomomvormers AmpFLEX rond de mastvoeten gelegd en de meting van de aardingsweerstand - en ook de impedantie met een sweep-frequentiesignaal met maximaal 5 kHz - gebeurt zonder enig risico.
De flexibele stroomomvormer AmpFLEX maakt metingen mogelijk op masten van de meest uiteenlopende constructies.

Met slechts één meting kunnen alle essentiële parameters worden bepaald:
- totale impedantie van de kabel
- aardingsweerstand van de betreffende mast
- weerstand van elke afzonderlijke mastvoet
- Kettingkabelimpedantie via de bliksemdraad
