Name: PCE Instruments LM-MP-RC400 Magneetveldanalyser
Brand: PCE Instruments
SKU: 3812818
Availability: BackOrder

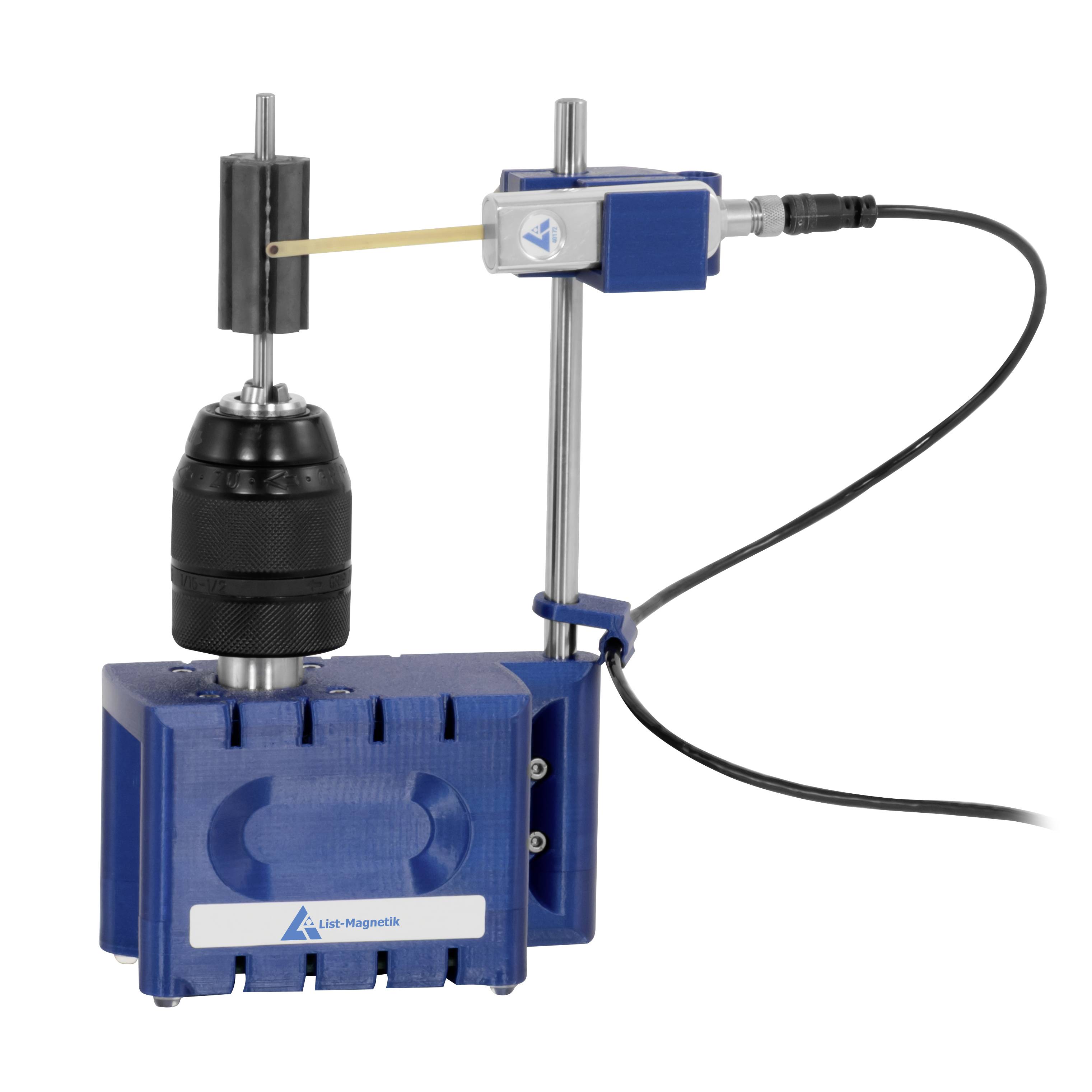

Een klein bureaublad magnetisch roerdevice met een verticale staaf, verstelbare sensorkop en een aangesloten stroomkabel op een witte achtergrond.

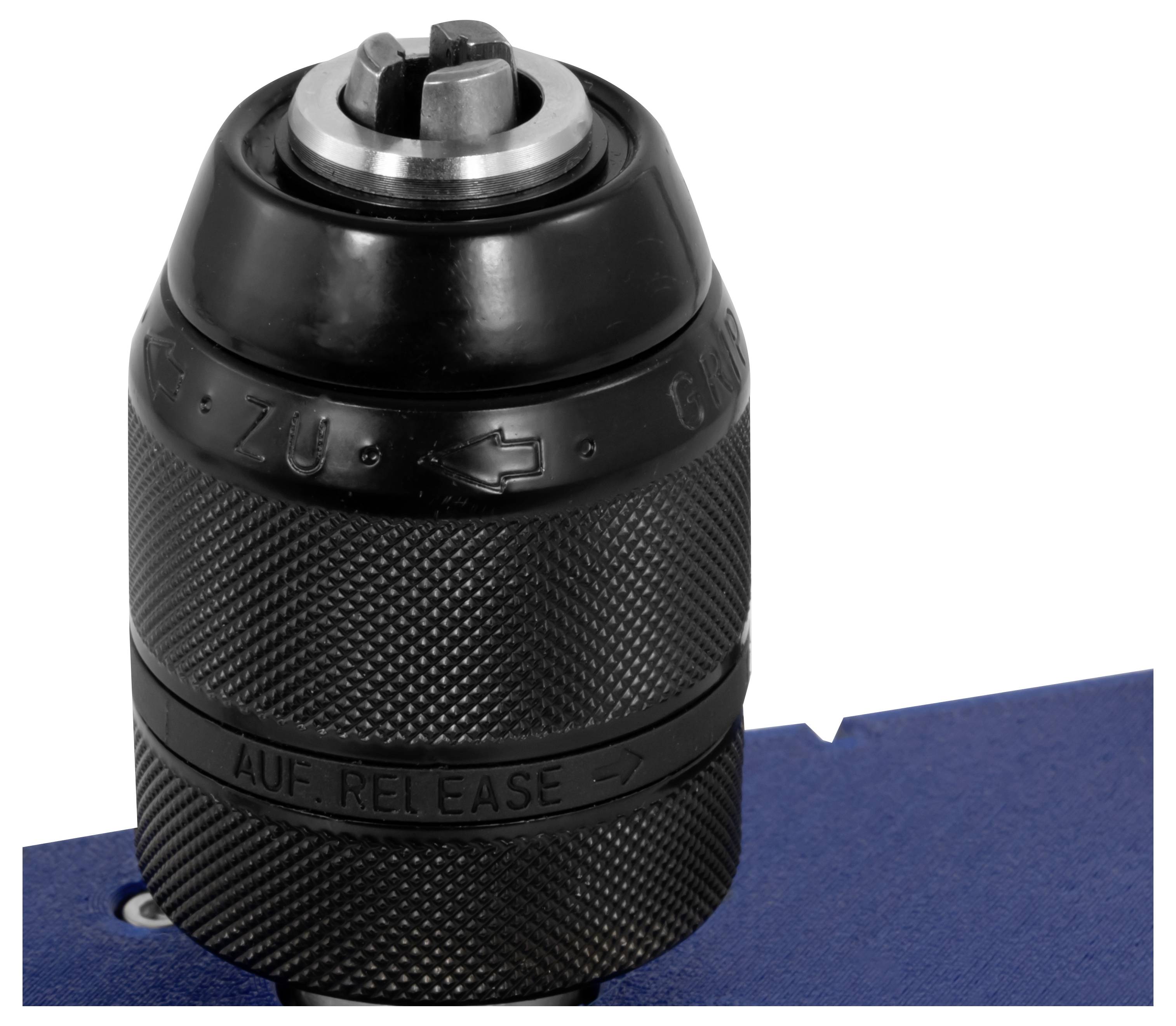

Close-up van een boormachine zonder sleutel met een metalen kraag en geribbelde grip op een blauwe ondergrond.

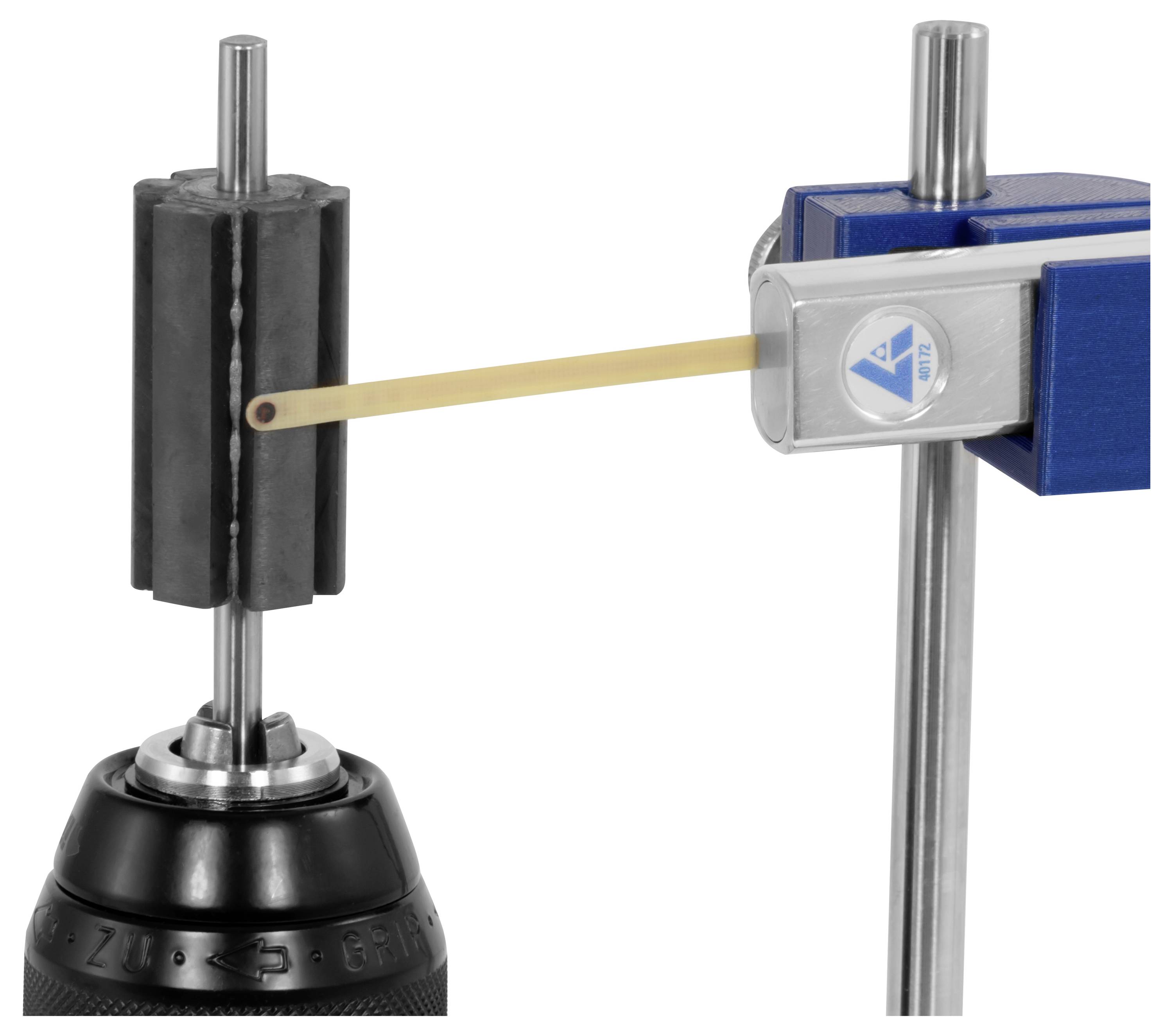

Laboratoriumapparatuur met een geklemde strip die twee gemonteerde componenten op verticale metalen standaards overbrugt.

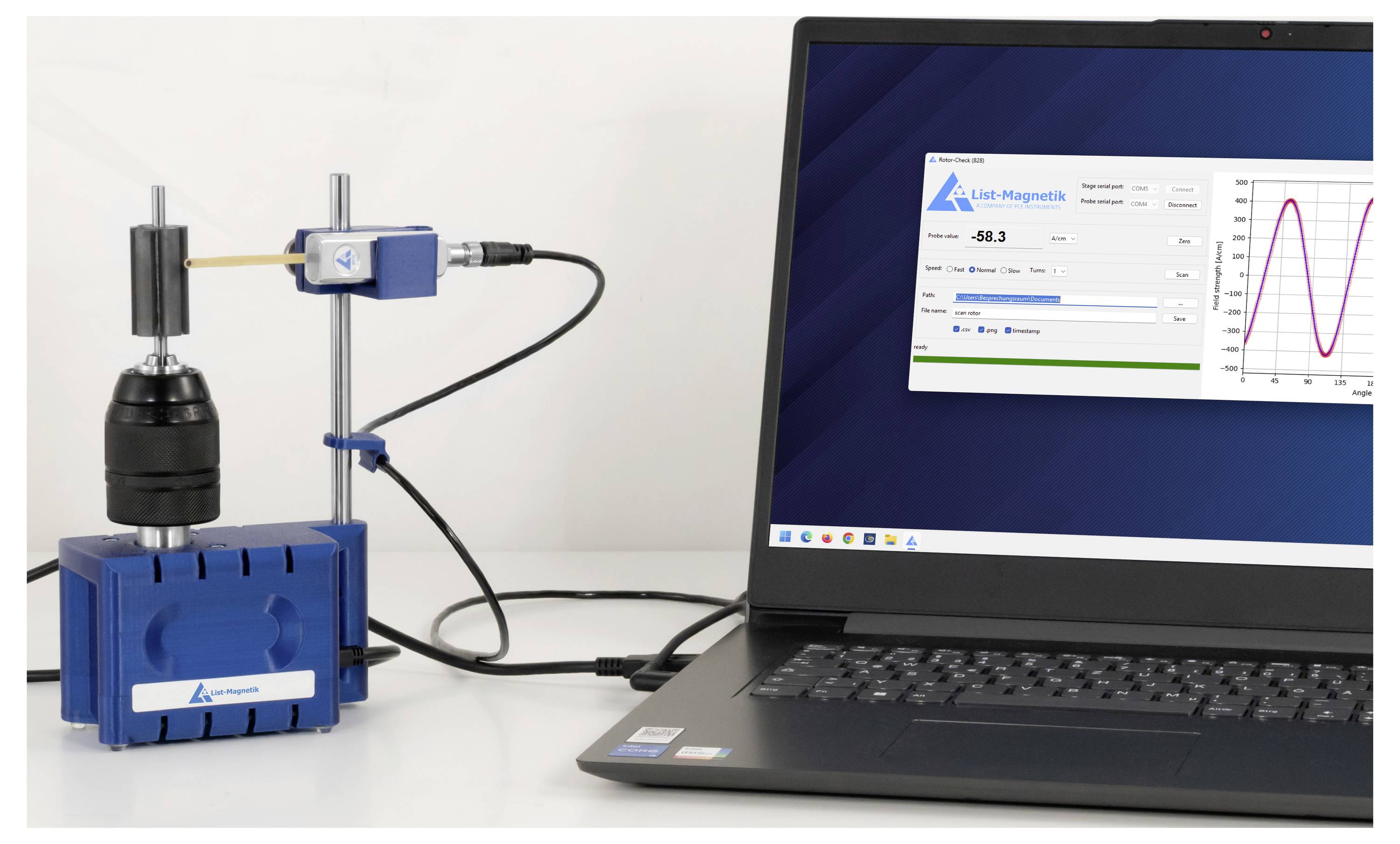

Laboratoriumopstelling met een gemotoriseerd apparaat gemonteerd op een blauwe basis, verbonden via kabel met een laptop waarop besturingssoftware en een live grafiek worden weergegeven.

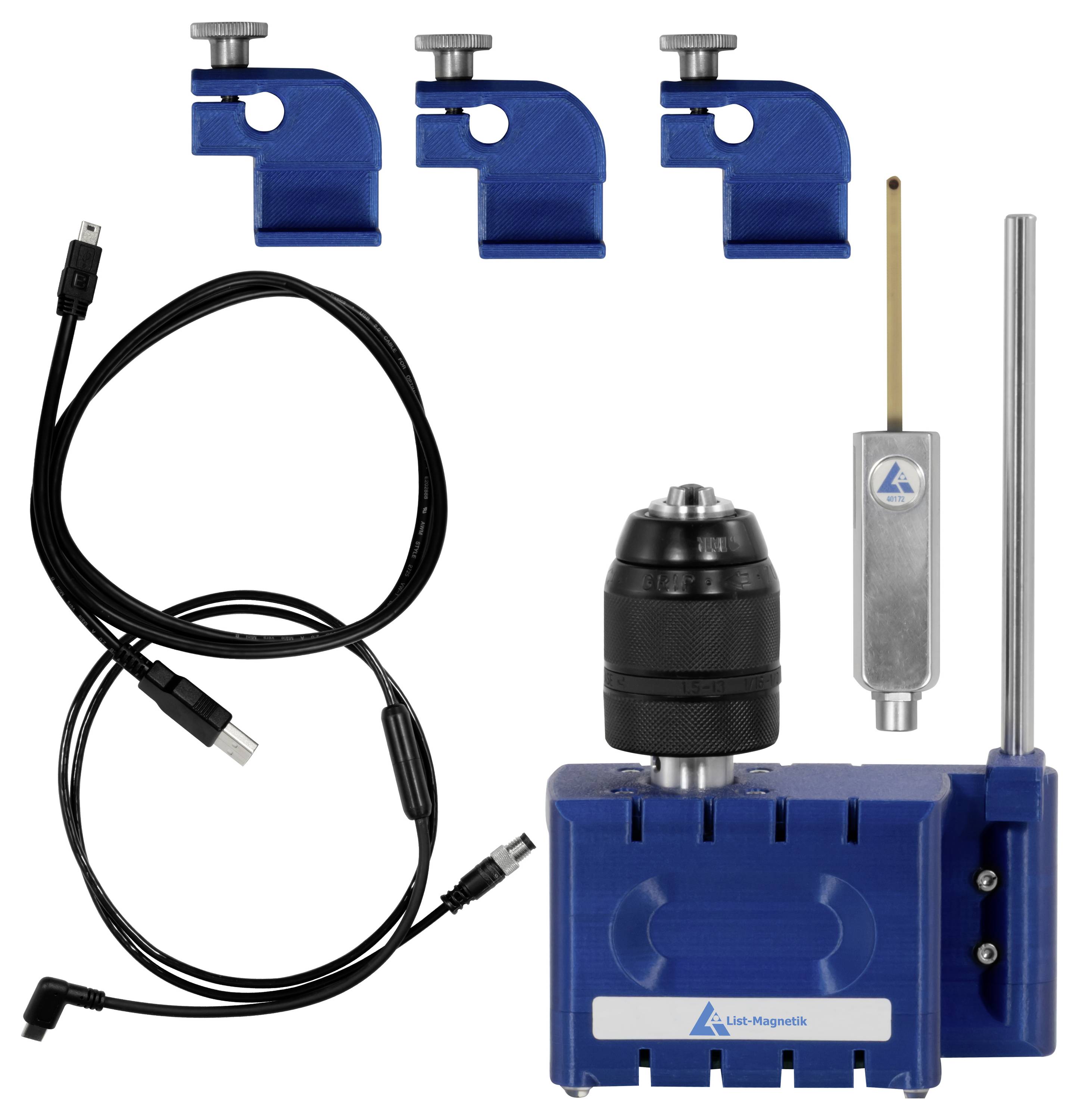

Magnetische boormachine-sjabloonset met blauwe klembeugels, USB-kabel, boorkolf en metalen uitlijningsgids op een witte achtergrond.

1/5

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 3.924,79 / Stuk)

€ 3.924,79

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Professional. Calibrated. Equipment. LM-MP-RC400

Magnetische veldtester voor rotoren
Radiale en axiale meting mogelijk
360°-rotatie via stappenmotor
Maximaal 1000 meetpunten per omwenteling
In hoogte verstelbare sondehouder tot 12 cm.
USB-aansluiting voor PC
Export als CSV en PNG
Software RotorCheck inbegrepen

Technische specificaties

Magnetisch veld DC
Meetbereik 0 tot 40000 A/cm.
Resolutie 0,1 A/cm.
Nauwkeurigheid ± 1 A/cm tot 50 A/cm, ± 2 % v.MW. Vanaf 50 A/cm.
Magnetisch veld DC
Meetbereik -4000 ... +4000 MT
Resolutie 0,01 MT
Nauwkeurigheid ±0,13 MT tot 6,28 MT,± 2% v.MW. Vanaf 6,28 MT
Sensor
NAAM LM-MP-PM4-TR
Afmeting hoogte: Max. 12 cm.
Max. Rotordiameter 60 mm
Algemene technische gegevens
Kalibratie puntkalibratie via software (moet bij niet-ingeschakelde rotor worden uitgevoerd)
Beschermingsklasse (apparaat): IP20
VOEDING 5 V DC (USB )
Gebruikscondities 0 tot 50 °C, 10 tot 90 % RV
Opslagcondities 0 ... 50 °C, 10 tot 90 % RV
Afmetingen ( L x b x h ) 120 x 60 x 195 mm
Gewicht: 780 g

Soortnaam: Magneetveldanalyser

Voedingsspanning: 5 V/DC

Afm.: (Ø x l) 60 mm x 120 mm

Gewicht: 780 g

Breedte: 60 mm

: 120 mm

Diameter: 60 mm

Documenten en downloads

Datablad

Datablad 3812818 PCE Instruments LM-MP-RC400 Magneetveldanalyser

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3812818 PCE Instruments LM-MP-RC400 Magneetveldanalyser

Omschrijving

De rotor-Check 400 magnetische veldtester is een praktisch testapparaat om het magnetische veldsterkteverloop van een rotor te controleren. Het apparaat en de meetsonde worden direct via USB op een Windows-PC aangesloten. Een ideale oplossing voor nauwkeurige magnetische veldmeting en magneetveldanalyse.

U kunt met een magnetisch veld-testapparaat talrijke parameters van een magneetrotor zeer nauwkeurig vaststellen:

- Magneet- of magnetisatiekwaliteit
- Fout bij het monteren van de lamellenstapel
- Invloeden door inhomogeniteit van de gelamineerde kern
- Positie van de lamellenstapel ten opzichte van de as
- Verstrooiingsveldmagnetisatie
- Lokale en globale pieken
- De dichtheid van de rivier in het midden van de pool
- Polbreedte
- Bekleding
- Vergelijking van de Polen

De exacte en hoge resolutie stappenmotor draait de rotor binnen seconden 360°. Met de gratis software RotorCheck kunt u een nauwkeurige curve van de magnetische veldsterkte en de magnetische hoek registreren en statistisch evalueren. De meetsonde wordt daarbij op een constante afstand van de rotor geplaatst door middel van een fixatievoorziening die in de hoogte kan variëren. Dat is belangrijk voor het genereren van vergelijkbare magnetische metingen tijdens het draaien en voor een nauwkeurige magnetische veldsterkte gedurende het gehele rotorverloop.

De as van de rotor kan maximaal 13 mm Dick zijn. De bevestiging van de meetsonde is in hoogte verstelbaar tot 12 cm, WAS maakt flexibel gebruik voor verschillende rotorgroottes mogelijk.

Via de registratie van de meetwaarden met de software RotorCheck hebt u de mogelijkheid om de opgenomen meetgegevens direct als grafische weergave of als CSV bijv. naar Microsoft Excel te exporteren, om de magnetische veldmeting gedetailleerd te evalueren en te documenteren.

Het magneetveldcontroleapparaat wordt geleverd met een transversale tongsonde PM4-TR. Meegeleverd worden 3 houders voor de meetsonde, voor axiale meting (bijv. sensormagneet) of radiale meting (bijv. magneetrotor). Op verzoek van de klant kunnen ook adapterhulzen worden geleverd om met bepaalde intervallen naar de magneetrotor te kunnen meten.

Het magneetveldtestapparaat rotor-Check 400 en de bijbehorende meetsonde worden met twee USB-aansluitingen op een PC of laptop aangesloten en hebben geen verdere externe voeding nodig.
