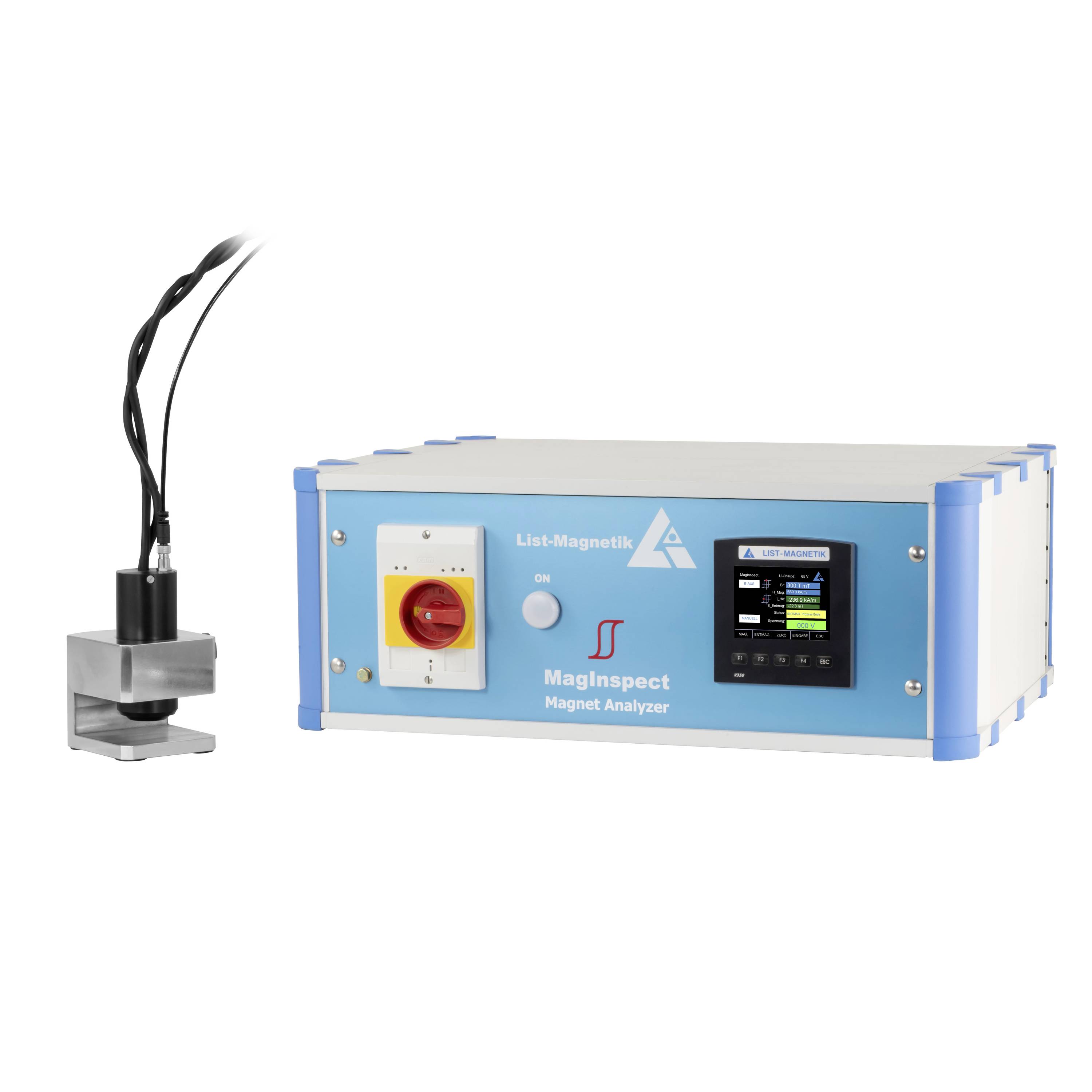

PCE Instruments LM-MAGINSPECT Magneetveldanalyser

Magneet-analyser (Permagraph), een kostenbesparend testapparaat voor het meten van de hysteresische curve van hard magnetische materialen, biedt een hoge nauwkeurigheid van de meting en is in zijn precisie vrijwel vergelijkbaar met een permagraaf.
MagInspect is bijzonder geschikt voor het onderzoeken van permanente magnetische materialen zoals magnetische materialen van AlNiCo, ferriet, SmCo of neodymium. Het biedt een nauwkeurige meting van de hysteresekurve en ondersteunt de materiaalcontrole en materiaalanalyse van deze gespecialiseerde magnetische materialen.

De magneet-analysator (Permagraph) kan een permagraaf vervangen die de magnetische eigenschappen van materialen bepaalt. Bovendien is MagInspect een betaalbaar en eenvoudig te bedienen testapparaat dat met een pulstechniek de magnetisier- en demagnetiseringscurve kan registreren. Regeleenheid en externe impulsmeetsonde zijn uitgerust met innovatieve meetelektronica, die een nauwkeurige en betrouwbare meting van de magnetiser- en demagnetiseercurve mogelijk maakt. Een bijzonder voordeel van MagInspect is dat de geometrie van het te meten object grotendeels vrij is, terwijl bij de meting met een permagraaf speciale magnetische geometrieën nodig zijn.

Typische toepassingen van MagInspect zijn:
- Materiaalcontrole en kwaliteitscontrole
- Bepaling van de magnetische eigenschappen van materialen
- Onderzoek en ontwikkeling
- Onderzoek van nieuwe materialen/legeringen naar magnetische eigenschappen
- Controle van de produktie
- Controle van de magnetisering van onderdelen tijdens de fabricage
- Documentatie
- Opname van de hysteresekurve in de magnetische fabricage

Meetparameters bij MagInspect:
- Kogenertiefveldsterkte (I_HC): Noodzakelijke magnetische veldsterkte om magnetisering van een materiaal tot een minimum te beperken
- Retentie (BR): Resterend magnetisch veld dat in een materiaal blijft nadat het externe magneetveld is verwijderd
- Verzadigingsmagnetisatie (MS): Maximale realiseerbare magnetisatie van een materiaal
- Hysteresilus: Curve, geeft de relatie tussen magnetische veldsterkte en magnetisatie weer


De impulsmeetsonde is uitgerust met een ingebouwde Hallsonde, die over een nieuw ontwikkelde meetelektronica beschikt. Deze kan met een frequentie tot 10 kHz de meetwaarden van de Hallsonde zeer nauwkeurig met een 16-bits A/D-omvormer opnemen. Tegelijkertijd is een magnetisier- en demagnetiserpuntspoel ingebouwd die de magnetisier- en demagnetiserimpulsen genereert. De regeleenheid genereert de afzonderlijke pulsen, terwijl de meetelektronica van de sonde de magnetische piekveldsterkte (H-waarde) en de stroomwaarde (B-waarde) van het magnetische materiaal nauwkeurig registreert.
De volledige meetprocedure vindt automatisch plaats, waarbij telkens 10-13 impulsen voor het magnetiseren en het demagnetiseren worden gegenereerd. In de regeleenheid kan het magnetische materiaal worden geselecteerd om de juiste paramenter te gebruiken.
De regeleenheid genereert op basis van de afzonderlijke H- en B-waarden de hysteresikurve in afzonderlijke stappen die op het kleurendisplay wordt weergegeven. De cogeneratieve kracht IHcI_HciHc en de remanentie BRB_RBR zijn directe resultaten van de hysteresische curve en geven belangrijke informatie over de magnetische materiaalanalyse en materiaalcontrole.
Na afloop van de volledige procedure kan een overdracht van de waarden naar Microsoft Excel plaatsvinden. Microsoft Excel biedt de importfunctie DataStreamer, die het mogelijk maakt om gegevens rechtstreeks van het regelapparaat over te nemen. Een wiskundige spline-functie die in een Excel Makro is geïmplementeerd, berekent en toont een nauwkeurige hysteresiscurve.

Snelle procedure voor het bepalen van de I_HC- en BR-waarde zonder hysteresiscurve in de handmatige modus

De magneet-analyser (Permagraph) biedt bovendien de mogelijkheid van een snelle procedure voor het vergelijken van de HC-waarden van een materiaal voor kwaliteitscontrole in de serie. Deze procedure maakt een efficiënte en nauwkeurige materiaalcontrole bij de fabricage mogelijk om de magnetische eigenschappen van materialen snel te evalueren en de kwaliteit te garanderen.
Met de snelle procedure kan handmatig een magnetiser- en demagnetiseerpuls worden geactiveerd die op het magnetische materiaal is afgestemd. Als resultaat wordt direct de I_HC-waarde (cogeneratieve kracht) en de BR-waarde (remanentie) op het regelapparaat weergegeven.

Voordelen MagInspect tegenover Permagraph
De pulsprocedure bereikt met de kleine sonde zeer hoge veldsterktes die nodig zijn om het materiaal te satureren. Deze hoge precisie maakt een exacte materiaalcontrole en materiaalanalyse van de magnetische eigenschappen mogelijk, met name bij kleine of complexe gevormde magnetische materialen.
Er is geen extern, uitgebreid magnetisch juk met speciale poolsets voor verschillende magnetische geometrieën nodig. Dit vereenvoudigt de materiaalcontrole en materiaalanalyse, omdat de sonde direct de benodigde magnetisier- en demagnetiseerimpulsen genereert, zonder afhankelijk te zijn van extra uitrusting.
De impulsprocedure vereist geen compensatiespoelen om de B-waarde van het magnetische materiaal te bepalen, omdat elke puls volledig klinkt en er geen bekrachtigingsveld is bij de B-meting.
De kleine impulsmeetsonde is grotendeels onafhankelijk van de geometrie van de magneet, zodat ook bijv. externe magneten aan rotoren probleemloos kunnen worden gemeten.
De magneet-analyser is bovendien aanzienlijk goedkoper dan een permagraaf en biedt een efficiënte oplossing voor het testen van magnetische materialen en materiaalanalyse.
