PCE Instruments LM-FL250-HM1 Magneetveldtester Met datalogger

De compacte Fluxmeter List-magneet FLUX-CHECK 250 is een nieuwe handmeter voor het bepalen van de magnetische stroom van een magneetsysteem of enkele magneten. Dit innovatieve apparaat biedt een nauwkeurige mogelijkheid voor ferromagnetische materiaalcontrole en is ideaal voor materiaalanalyse en materiaalcontrole in verschillende toepassingen.

Voor het testen van een permanente magneet of een magnetisch systeem is het van cruciaal belang hoe de magnetische kwaliteit en de mate van magnetisering van de magneet zijn. Het meten van de magnetische veldsterkte met een magnetische veldmeter is slechts op een bepaalde plaats mogelijk en houdt geen rekening met het volume van de magneet. Deze taak wordt uitgevoerd door een fluxmeter met een helmholtspoel die een nauwkeurige en volumetrische meting van het gehele magnetische veld mogelijk maakt.

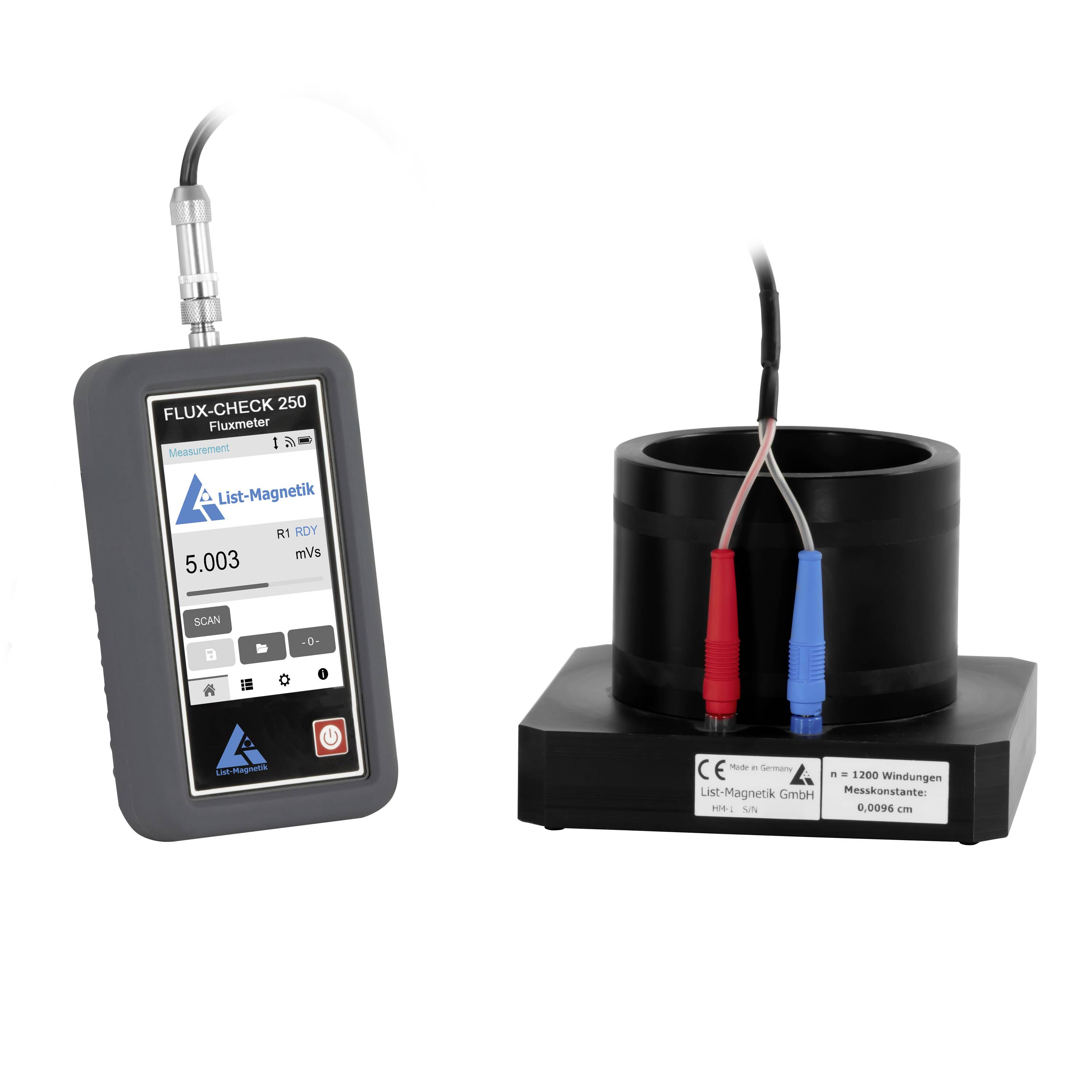

In combinatie met de Helmholtz-Momenspoel HM-1 List-magnetics kan de magnetische stroom van permanente magneten zeer nauwkeurig worden bepaald, omdat het totale volume van de magneet onafhankelijk van de positie wordt gemeten. Daarbij wordt het effect van de magneet op de spoel in de vorm van een elektrische spanning bepaald en in de stroomwaarde (of Flux) omgerekend. Op het apparaat kunnen naast de Helmholtz-Momenkolom HM-1 ook alle soorten spoelen of spoelsondes worden aangesloten, zodat WAS een hoge flexibiliteit in de ferromagnetische materiaalcontrole en materiaalanalyse mogelijk maakt.

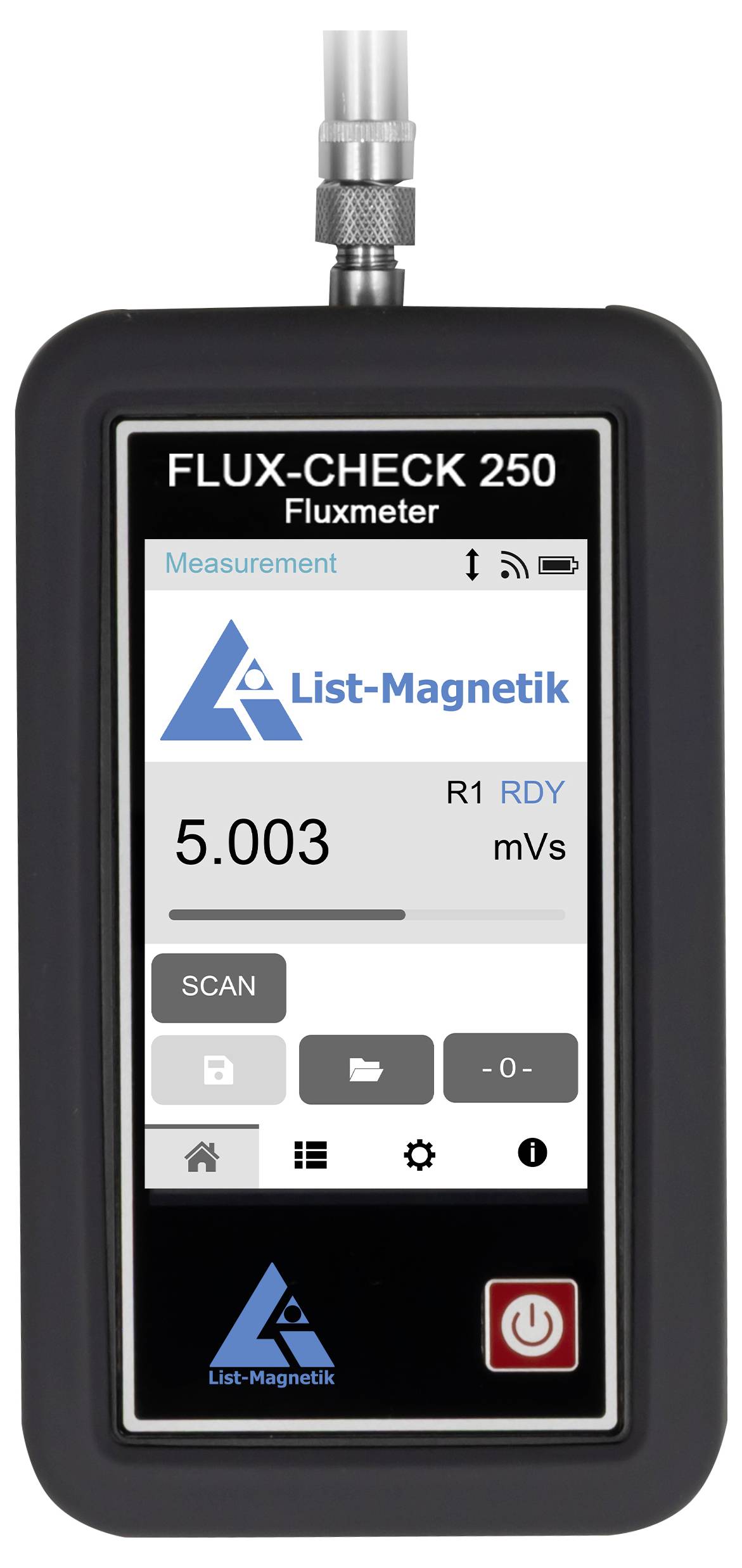

De meting van de geregistreerde pulscurve van de stroommeting levert een vlak op dat als integraal de stroomwaarde bepaalt. Dit oppervlak wordt bewerkt als grafische weergave op het LCD-aanraakscherm met een resolutie van 320x480 pixels en de juiste stroomwaarde wordt daaruit berekend. Technisch uitgedrukt is de Fluxmeter FLUX-CHECK 250 een elektronische analoge spanningsintegrator.

Een afwijking die veel fluxmeters na het inschakelen heeft en die tot een langere wachttijd tot de eerste meting leidt of gedurende de meetreeks telkens weer moet worden gecompenseerd, treedt niet op bij de FLUX-CHECK 250. In plaats daarvan wordt een triggerwaarde ingesteld vanaf wanneer de meting begint, waarbij de vorige driftwaarde automatisch als waarde wordt genomen. Direct na het inschakelen is het apparaat klaar voor meting, WAS maakt een snelle en betrouwbare materiaalcontrole en materiaalanalyse mogelijk, zonder tijdverlies door constante driftcompensatie.

Naast de magnetische stroom Phi kunnen in de fluxmeter ook andere informatie over de spoel en de magneet worden geregistreerd. Deze gegevens kunnen worden gebruikt voor de berekening van aanvullende verklaringen ter ondersteuning van materiaalanalyse en nauwkeurige materiaalcontrole van permanente magneten en andere magnetische systemen.
Het aantal windingen van de spoel (n) - daaruit wordt de „werkelijke stroom” berekend
De spoelconstante van de Helmholtspoel, daaruit wordt het „magnetische moment” berekend
Het volume van de magneet, waaruit de stromingsdichtheid B wordt berekend

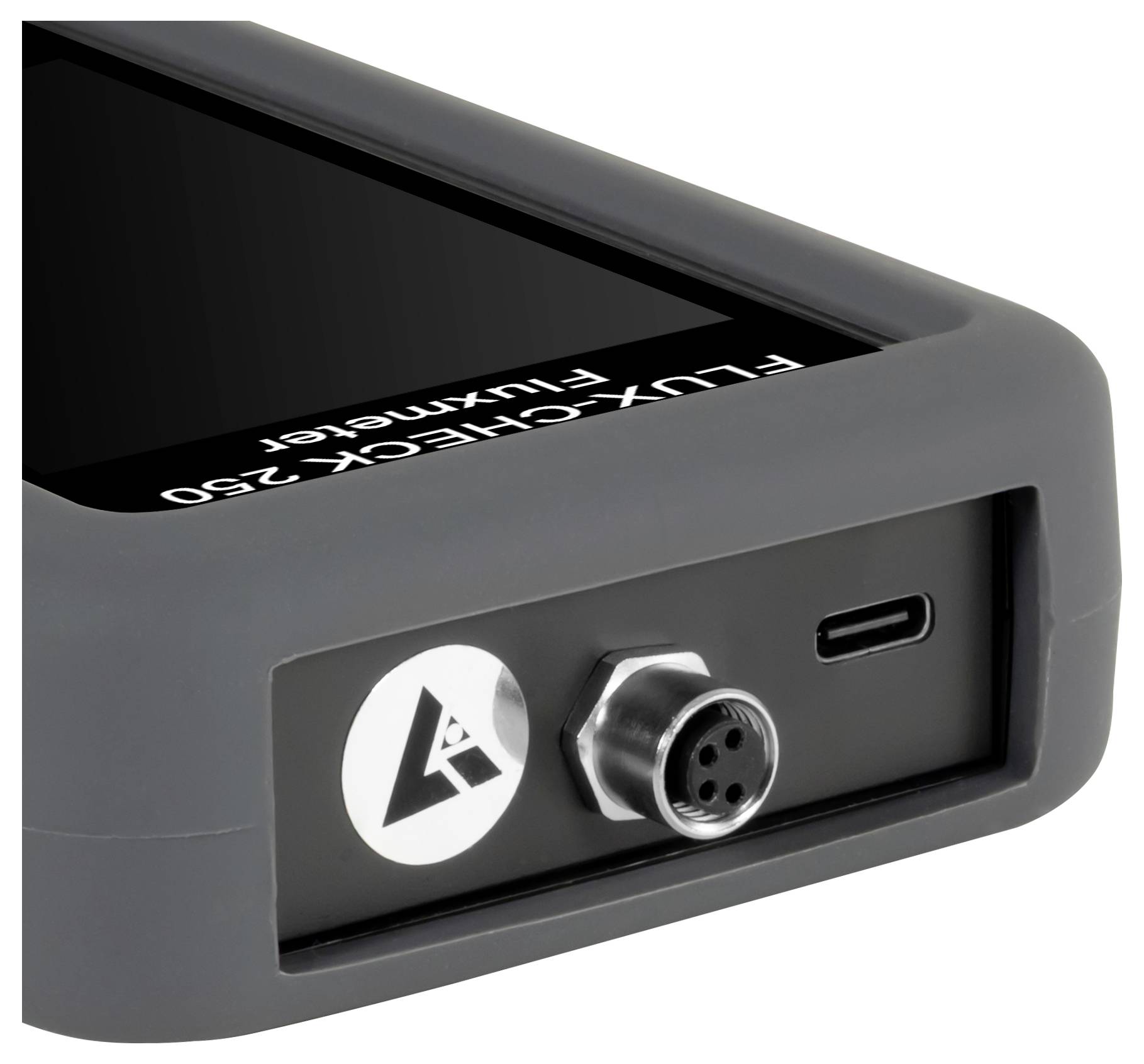

Het apparaat ondersteunt u met een flexibel geheugen voor meetwaarden, een gecombineerde digitale en analoge weergave en het meten van piekwaarden. Dankzij de draadloze Bluetooth-interface kunnen de gegevens naar een Windows-PC en naar apps voor Android en iOS worden overgedragen. Via de USB-interface kan het apparaat continu op een externe stroombron worden aangesloten.

Op de fluxmeter is een SCPI-interface geïmplementeerd waarmee het apparaat op afstand in lijnbedrijf metingen kan uitvoeren en meetwaarden kan leveren. De verbinding vindt plaats via USB, waardoor tegelijkertijd de voeding wordt gegarandeerd en de continuwerking wordt gegarandeerd.
