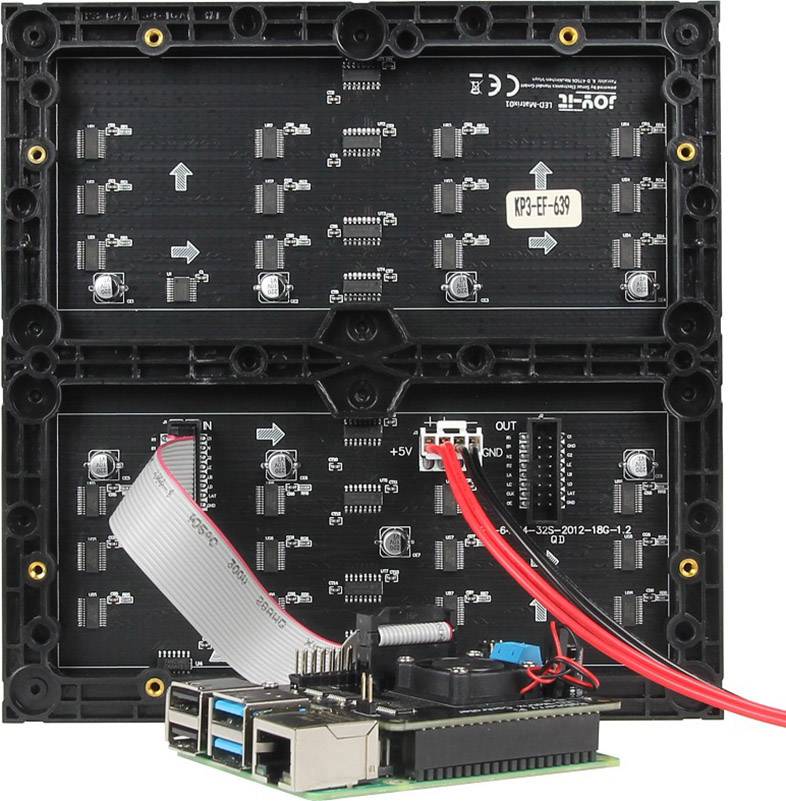

Twee LED-panelen met zichtbare schakelingen, verbonden via rode en grijze kabels op een kleine printplaat onderaan.

1/3

Datasheet (PDF)

Leverbaar di. 22 sep.

30 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Matrix controllerboard incl. ventilator

Highlights & Details

Compatibel met alle Raspberry Pi versies
Niveauomvormer van 3,3 V naar 5 V voor de aansturing van maximaal 3 RGB-LED-matrix rijen
Kan Pi van stroom voorzien
3x HUB75-stekker
Ideaal geschikt voor Joy-IT RGB-LED matrix-module

Technische specificaties

Werking
Niveauomvormer van 3,3 V naar 5 V voor de aansturing van maximaal 3 RGB-LED-matrix rijen
Passieve en actieve koeling
Aluminium koellichaam en een 25 x 25 mm grote ventilator
Bijzonderheden
Kan de Raspberry Pi van stroom voorzien
Compatibel met
Raspberry Pi 3A/B/A+/B+, 4B
Afmetingen
65 x 56 x 26 mm
Omvang levering
Uitbreidingsprintplaat, koellichaam, actieve ventilator, 2 afstandhouders, 6 schroeven en moeren, 4 onderlegringen, 2 jumpers
Ingangsspanning
5 volt
Interfaces
3x HUB75-stekker
Datakabel E omschakelbaar
Met jumpers op pin 4 of 8

Aansluiting intern: GPIO (40-polig)

Aansluitingen extern: Female socket

: 56 mm

Breedte: 65 mm

Hoogte: 26 mm

Stroomvoorziening: werkt op een accu
werkt op batterijen
werkt op het lichtnet

Uitgangsspanning: 5 V

Soortnaam: Controller voor LED-Matrix-module

Geschikt voor: Raspberry Pi®
Raspberry Pi® 3 B
Raspberry Pi® 3 A+
Raspberry Pi® 3 B+
Raspberry Pi® A+
Raspberry Pi® 2 B

Interfaces: Parallel

Embedded microcontroller serie: Raspberry Pi® 3

Type: Expansion-Board

Documenten en downloads

Datablad

Datablad 2151031 Joy-it RB-MatrixCtrl Controller voor LED-Matrix-module RB-MatrixCtrl Raspberry Pi® 3

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2151031 Joy-it RB-MatrixCtrl Controller voor LED-Matrix-module RB-MatrixCtrl Raspberry Pi® 3

Omschrijving

Deze RGB-LED-matrix-controller is compatibel met alle Raspberry modellen vanaf versie 3. Hiermee kunt u afzonderlijke LED-panelen (bijvoorbeeld Joy-iT 64 x 64 RGB-LED-matrix (LED-Matrix01)), hele videowanden of displaypanelen aansturen.Hiervoor kan de controller een 'matrixwand' aansturen, die bestaat uit afzonderlijke LED-modules, die uit 3 rijen kan bestaan in elke gewenste breedte.Via de printplaat kan de Raspberry Pi ook zelf van stroom worden voorzien. Zo wordt in totaal slechts één stroombron gebruikt, die de integratie aanzienlijk vereenvoudigt.
