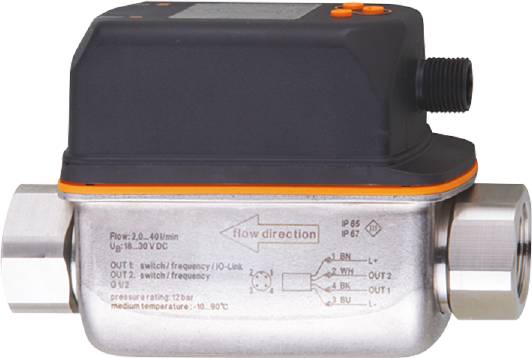

ifm Electronic SV5200 Vortex-stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Soortnaam
Vortex-stromingssensor
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
30 V/DC
Verpakkingswijze
Piece
Type
SV5200
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 495,00 / Stuk)
€ 495,00
incl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ifm SV5200 Vortex-doorstroomsensor
- Voedingsspanning (bereik): 18 - 30 V/DC
Technische specificaties
- Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 6
- Reactietijd - energiebewaking [s]: 1; (DAP = 0)
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2
- Weergavebereik - temperatuurbewaking [°C]: -30...110
- Weergavebereik [L/min]: 0...48
- Weergavebereik [m3/h]: 0...2,88
- Druksterkte [MPa]: 1.2
- IO-Link Revision: 1.1
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: 0...60
- Aanhaalmoment [Nm]: 30
- Toepassing: Voor industrieel gebruik
- Resolutie [L/min]: 0,2
- Resolutie [m3/h]: 0,01
- Resolutie - temperatuurbewaking [°C]: 0,5
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; frequentiesignaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: < 3
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...30 DC
- Demping proceswaarde DAP - stroombewaking [s]: 0...5
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
- Druksterkte [bar]: 12
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Elektrische uitvoering: PNP/NPN
- Frequentie op eindpunt FRP [Hz]: 100...1000
- Frequentie op eindpunt FRP - temperatuurbewaking [Hz]: 100...1000
- Frequentieeindpunt FEP [L/min]: 8...40
- Frequentieeindpunt FEP [m3/h]: 0,48...2,4
- Frequentieeindpunt FEP - temperatuurbewaking [°C]: 10...90
- Frequentiestartpunt FSP - temperatuurbewaking [°C]: -10...70
- Nauwkeurigheid - temperatuurbewaking [K]: ± 1
- Nauwkeurigheid (in het meetbereik) - Stroombewaking: ± 2% MEW; (water)
- Totaal aantal uitgangen: 2
- Gewicht [g]: 440.000
- In stappen van - temperatuurbewaking [°C]: 0.5
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -20...80
- MAWP bij toepassingen conform CRN [bar]: 4.8
- max. Spanningsval schakeluitgang DC [V]: 2,5
- Media: Water; glycol-oplossingen; koelsmeermiddelen
- Mediumtemperatuur [°C]: -10...90
- Meetbereik [L/min]: 2...40
- Meetbereik [m3/h]: 0,12...2,4
- Meetbereik - temperatuurbewaking [°C]: -10...90
- Meetdynamiek: 1:20
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyclustijd [ms]: 3
- MTTF: 342
- Parametermogelijkheden: Hysterese / venster; NO / NC; schakellogica; frequentieuitgang; schakel-/terugschakelvertraging; demping; weergave-eenheid
- Profielen: sensor: Procesdata variabele; Device Identification, Device Diagnosis
- Procesaansluiting: Schroefdraadaansluiting G 1/2 DN10
- Procesgegevens analoog: 2
- Procesgegevens binair: 2
- Terugschakelpunt RP [L/min]: 2...39,6
- Terugschakelpunt RP [m3/h]: 0,12...2,38
- Terugschakelpunt RP - temperatuurbewaking [°C]: -10...89
- Schakelpunt SP [L/min]: 2,4...40
- Schakelpunt SP [m3/h]: 0,14...2,4
- Schakelpunt SP - temperatuurbewaking [°C]: -9...90
- Stapgrootte [L/min]: 0,2
- Stapgrootte [m3/h]: 0,01
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 30
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); ETFE; PA 6T; PPS; FKM
- Herhalingsnauwkeurigheid - stroombewaking: ± 0,5% MEW
Piece
- Soortnaam
Vortex-stromingssensor
- Type
SV5200
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
- Kenmerken
LED-weergave
- Aansluiting
M12
- Response-tijd
1 s
- Uitgangen
PNP
NPN
- Materiaal
RVS
- Afdichtmateriaal
FKM
- Materiaal (behuizing)
RVS V4A
- Min. medium temperatuur
-10 °C
- Max. medium temperatuur
90 °C
- Operationele druk (max.)
12 bar
- Meetnauwkeurigheid ±
2 %
IP65
- Gewicht
0.4400 kg
- Min. omgevingstemperatuur
0 °C
- Max. omgevingstemperatuur
60 °C
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321086 ifm Electronic SV5200 Vortex-stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321086 ifm Electronic SV5200 Vortex-stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Omschrijving
ifm SV5200 Vortex-doorstroomsensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
