ifm Electronic SV4200 Vortex-stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s) kopen ? Conrad Electronic

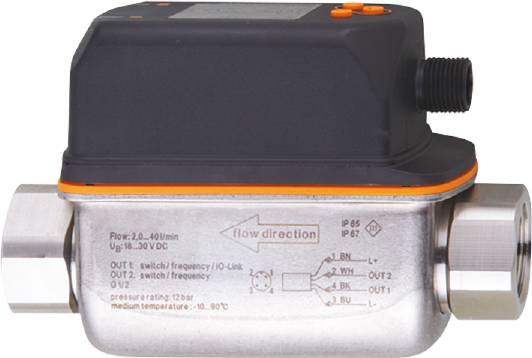

Compacte elektronische doorstroomschakelaar met richtingspijl. Technische specificaties: IP65, 2–40 l/min, max. 12 bar, 10–90°C.

Afbeelding vergelijkbaar

Soortnaam

Vortex-stromingssensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Type

SV4200

Voedingsspanning

18 - 30 V/DC

Datasheet (PDF)

Leverbaar do. 17 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 409,09 / Stuk)

€ 409,09

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm SV4200 Vortex-doorstroomsensor

Voedingsspanning (bereik): 18 - 30 V/DC

Technische specificaties

Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 6
Reactietijd - energiebewaking [s]: 1; (DAP = 0)
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2
Weergavebereik - temperatuurbewaking [°C]: -30...110
Weergavebereik [L/min]: 0...24
Weergavebereik [m3/h]: 0...1,44
Druksterkte [MPa]: 1.2
IO-Link Revision: 1.1
SDCI-norm: IEC 61131-9
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: 0...60
Aanhaalmoment [Nm]: 30
Toepassing: Voor industrieel gebruik
Resolutie [L/min]: 0,1
Resolutie [m3/h]: 0,005
Resolutie - temperatuurbewaking [°C]: 0,5
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; frequentiesignaal; IO-Link; (configureerbaar)
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: < 3
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...30 DC
Demping proceswaarde DAP - stroombewaking [s]: 0...5
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
Druksterkte [bar]: 12
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Elektrische uitvoering: PNP/NPN
Frequentie op eindpunt FRP [Hz]: 100...1000
Frequentie op eindpunt FRP - temperatuurbewaking [Hz]: 100...1000
Frequentieeindpunt FEP [L/min]: 4...20
Frequentieeindpunt FEP [m3/h]: 0,24...1,2
Frequentieeindpunt FEP - temperatuurbewaking [°C]: 10...90
Frequentiestartpunt FSP - temperatuurbewaking [°C]: -10...70
Nauwkeurigheid - temperatuurbewaking [K]: ± 1
Nauwkeurigheid (in het meetbereik) - Stroombewaking: ± 2% MEW; (water)
Totaal aantal uitgangen: 2
Gewicht [g]: 474.000
In stappen van - temperatuurbewaking [°C]: 0.5
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -20...80
MAWP bij toepassingen conform CRN [bar]: 3.9
max. Spanningsval schakeluitgang DC [V]: 2,5
Media: Water; glycol-oplossingen; koelsmeermiddelen
Mediumtemperatuur [°C]: -10...90
Meetbereik [L/min]: 1...20
Meetbereik [m3/h]: 0,06...1,2
Meetbereik - temperatuurbewaking [°C]: -10...90
Meetdynamiek: 1:20
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
Min. Procescyclustijd [ms]: 3
MTTF: 342
Parametermogelijkheden: Hysterese / venster; NO / NC; schakellogica; frequentieuitgang; schakel-/terugschakelvertraging; demping; weergave-eenheid
Profielen: sensor: Procesdata variabele; Device Identification, Device Diagnosis
Procesaansluiting: Schroefdraadaansluiting G 1/2 DN8
Procesgegevens analoog: 2
Procesgegevens binair: 2
Terugschakelpunt RP [L/min]: 1...19,8
Terugschakelpunt RP [m3/h]: 0,06...1,19
Terugschakelpunt RP - temperatuurbewaking [°C]: -10...89
Schakelpunt SP [L/min]: 1,2...20
Schakelpunt SP [m3/h]: 0,07...1,2
Schakelpunt SP - temperatuurbewaking [°C]: -9...90
Stapgrootte [L/min]: 0,1
Stapgrootte [m3/h]: 0,005
Beschermingsklasse IP 65; IP 67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 30
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); ETFE; PA 6T; PPS; FKM
Herhalingsnauwkeurigheid - stroombewaking: ± 0,5% MEW
