ifm Electronic SM8604 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 20 - 30 V/DC 1 stuk(s)

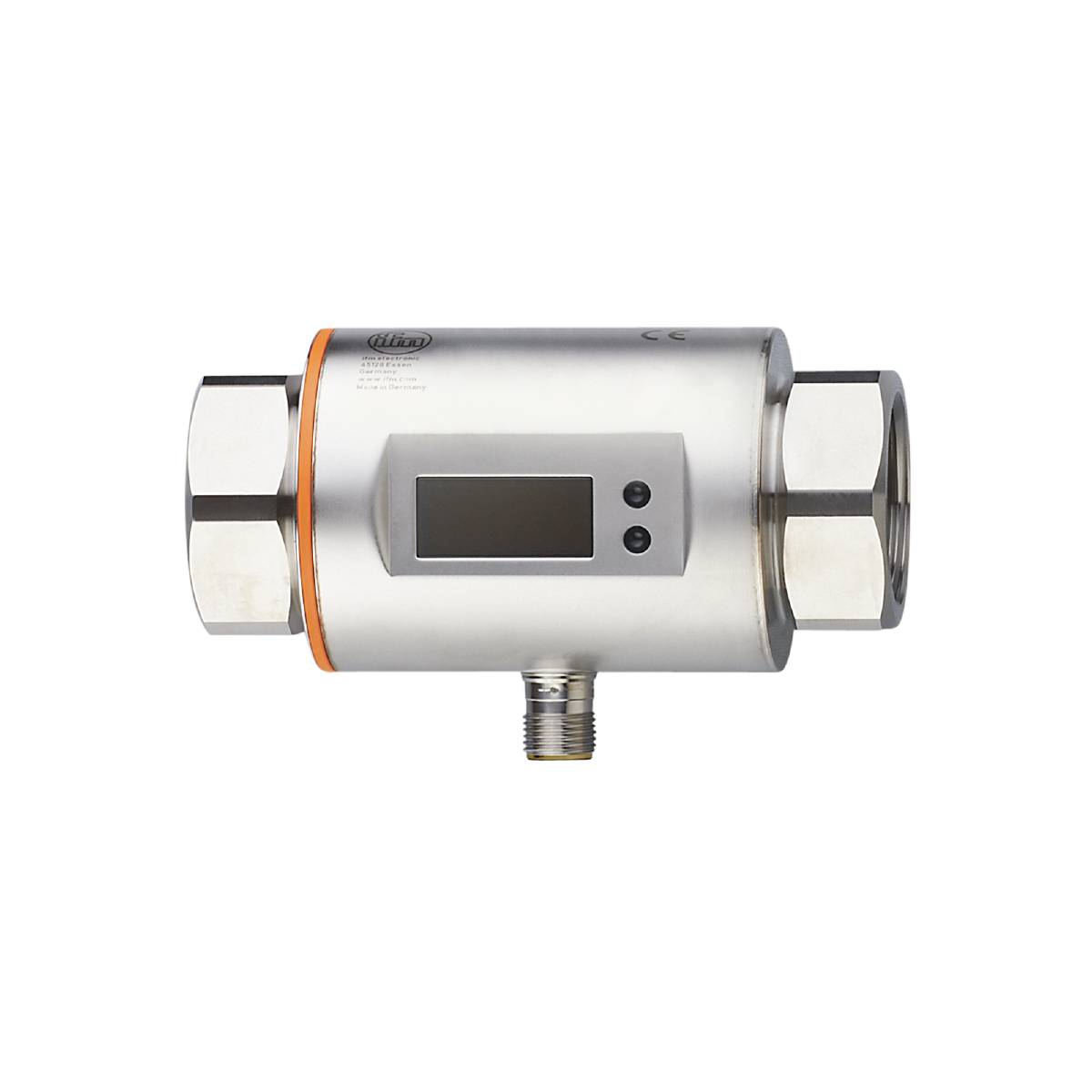

Een metalen apparaat met een digitaal display en aansluitingen aan beide zijden, waarschijnlijk bedoeld voor debietmeting in industriële toepassingen.
Afbeelding vergelijkbaar
Soortnaam
Magnetisch-inductieve stromingssensor
Min. voedingsspanning
20 V/DC
Max. voedingsspanning
30 V/DC
Type
SM8604
Voedingsspanning
20 - 30 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 24 nov.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 1.109,00 / Stuk)
€ 1.109,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

ifm SM8604 magnetisch-inductieve doorstroomsensor

  • Voedingsspanning (bereik): 20 - 30 V/DC

Technische specificaties

  • Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
  • Analogenpunt - temperatuurbewaking [°C]: 0...80
  • Analoog punt AEP [gpm]: 5,3...26,4
  • Analoog punt AEP [L/min]: 20...100
  • Analoog startpunt - temperatuurbewaking [°C]: -20...60
  • Analoog startpunt ASP [gpm]: 0...21,1
  • Analoog startpunt ASP [L/min]: 0...80
  • Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 20 (Q > 1 L/min)
  • Reactietijd - energiebewaking [s]: 0,15; (DAP = 0, T19)
  • Aantal analoge uitgangen: 2
  • Aantal in- en uitgangen: Aantal analoge uitgangen: 2
  • Weergave: Weergave-eenheid: 6 x LED, groen (L/min, m3/h, gpm, gph, °C, °F); meetwaarden: alfanumeriek display, 4-cijferig; programmering: alfanumeriek display, 4-cijferig
  • Weergavebereik [gpm]: -31,7...31,7
  • Weergavebereik [L/min]: -120...120
  • Weergave-eenheid: l/min; m3/h; gpm; gph; °C; °F
  • Druksterkte [MPa]: 1.6
  • Omgevingstemperatuur-1 [°C]: -10...60
  • Toepassing: Voor industrieel gebruik
  • Resolutie [gpm]: 0,05
  • Resolutie [L/min]: 0,1
  • Resolutie - temperatuurbewaking [°C]: 0.2
  • Uitgangssignaal: Analoog signaal
  • Stand-by vertragingstijd [s]: 5
  • Bijzondere eigenschap: Vergulde contacten
  • Bedrijfsspanning [V]: 20...30 DC; (na SEL/PEL)
  • Demping proceswaarde DAP - stroombewaking [s]: 0...3
  • Druksterkte [bar]: 16
  • Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
  • Nauwkeurigheid - temperatuurbewaking [K]: ± 2,5 (Q > 1 L/min)
  • Nauwkeurigheid (in meetbereik) - Stroombewaking: ± (2% MW + 0,5% MEW)
  • Totaal aantal uitgangen: 2
  • Gewicht [g]: 636.200
  • In stappen van - temperatuurbewaking [°C]: 0.2
  • Opslagtemperatuur [°C]: -25...80
  • MAWP bij toepassingen conform CRN [bar]: 11.2
  • Max. Belasting [Ω]: 500
  • Media: Geleidende vloeibare media; water; op water gebaseerde media
  • Mediumtemperatuur [°C]: -10...70
  • Meetbereik [gpm]: 0,1...26,4
  • Meetbereik [L/min]: 0,2...100
  • Meetbereik - temperatuurbewaking [°C]: -20...80
  • MTTF: 175
  • Procesaansluiting: Schroefdraadaansluiting 1" NPT DN25
  • Stapgrootte [gpm]: 0,05
  • Stapgrootte [L/min]: 0,1
  • Beschermingsklasse: IP67
  • Beschermingsklasse: III
  • Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
  • Stroomverbruik [mA]: 120; (24 V)
  • Bestand tegen overbelasting: Ja
  • Bescherming tegen verkeerde polariteit: ja
  • Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); PEEK; FKM
  • Herhalingsnauwkeurigheid - stroombewaking: ± 0,2% MEW
Soortnaam

Magnetisch-inductieve stromingssensor

Type

SM8604

Min. voedingsspanning

20 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

20 - 30 V/DC

Aansluiting

M12

Response-tijd

0.15 s

Uitgangen

Analoog

Materiaal

RVS

Afdichtmateriaal

FKM

Nominale diameter

25 mm

Min. medium temperatuur

-10 °C

Max. medium temperatuur

70 °C

Operationele druk (max.)

16 bar

Analoog

Gewicht

636.200 g

Min. omgevingstemperatuur

-10 °C

Max. omgevingstemperatuur

60 °C

Inhoud

1 stuk(s)

Conform RoHS

Ja

UKCA

n.v.t.

Documenten en downloads

Datablad

Datablad 3321838 ifm Electronic SM8604 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 20 - 30 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3321838 ifm Electronic SM8604 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 20 - 30 V/DC 1 stuk(s)

Omschrijving

ifm SM8604 magnetisch-inductieve doorstroomsensor
