Afbeelding vergelijkbaar

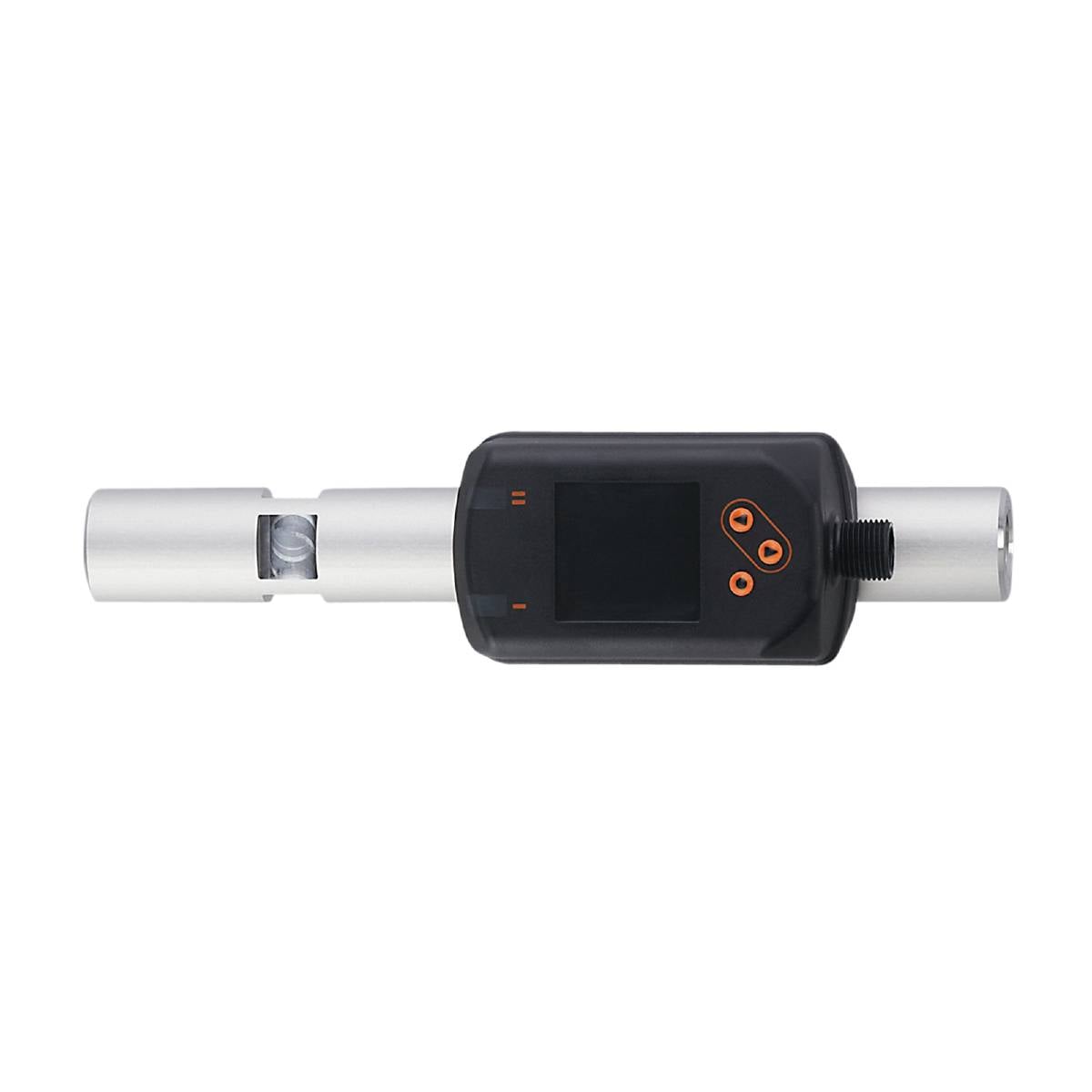

ifm Electronic SDP110 Luchtspleetsensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Soortnaam
Luchtspleetsensor
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
30 V/DC
Type
SDP110
Voedingsspanning
18 - 30 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 1.535,00 / Stuk)
€ 1.535,00
incl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ifm SDP110 luchtspaltsensor
- Voedingsspanning (bereik): 18 - 30 V/DC
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
- Analoog punt - drukbewaking [bar]: 2,2...16
- Analoog punt AEP - relatief_zonder_massa-eenheid: 200...1000
- Analogenpunt AEP - absoluut [micrometer]: 100...500
- Analoog punt AEP - stroombewaking [L/min]: 20...100
- Analoog punt AEP - Stroombewaking [m/s]: 6,6...33,2
- Analoog punt AEP - Stroombewaking [m3/h]: 1,2...6
- Analoog startpunt - drukbewaking [bar]: -1...12,8
- Analoog startpunt ASP - relatief_zonder_massa-eenheid: 0...800
- Analoog startpunt ASP - absoluut [micrometer]: 0...400
- Analoog startpunt ASP - Stroombewaking [L/min]: 0...80
- Analoog startpunt ASP - Stroombewaking [m/s]: 0...26,6
- Analoog startpunt ASP - Stroombewaking [m3/h]: 0...4,8
- Reactietijd - stroombewaking [s]: 0,1; (DAP = 0)
- Reactietijd - drukbewaking [s]: 0,05
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave:: Kleurendisplay 1,44", 128 x 128 pixels;: 2 x LED, geel
- Weergavebereik - drukbewaking [bar]: -1...20
- Weergavebereik - stroombewaking [L/min]: 0...120
- Weergavebereik - stroombewaking [m/s]: 0...39,8
- Weergavebereik - stroombewaking [m3/h]: 0...7,2
- Druksterkte [MPa]: 1.6
- IO-Link Revision: 1.1
- Min. Barstdruk [MPa]: 6.4
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: 0...60
- Herhalingsnauwkeurigheid: ± (3% MW + 2 μm); (druk 1...6 bar)
- Toepassing: Voor industrieel gebruik
- Resolutie - absoluut [micrometer]: 1
- Resolutie - drukbewaking [bar]: 0,05
- Resolutie - relatief_zonder_massa-eenheid: 1
- Resolutie - stroombewaking [L/min]: 0.2
- Resolutie - Stroombewaking [m/s]: 0,1
- Resolutie - energiebewaking [m3/h]: 0,01
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: 1
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Demping proceswaarde DAP - stroombewaking [s]: 0...5
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (per uitgang)
- Druksterkte [bar]: 16
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor stabiele gassen van de vloeistofgroep 2
- Ingangen: Teach-ingang
- Instelbereik - absoluut [micrometer]: 0...500; (afhankelijk van de gebruikte sproeier)
- Instelbereik - relatief_zonder_massa-eenheid: 0...1000
- Elektrische uitvoering: PNP/NPN
- Nauwkeurigheid (in meetbereik): ± (5% MW + 5 micrometer); (druk 1...3 bar)
- Nauwkeurigheid (in meetbereik) - Stroombewaking: Klasse 141: ± (2% MW + 1% MEW); klasse 344: ± (6% MW + 1,2% MEW); luchtkwaliteit conform ISO 8573-1:2010; bij mediumtemperatuur 23 °C
- Gewicht [g]: 548.200
- Grootste TK van de spanwijdte - drukbewaking [% MEW / 10 K]: ± 0,3
- Grootste TK van het nulpunt - drukbewaking [% MEW / 10 K]: ± 0,1
- In stappen van - absoluut [micrometer]: 1
- In stappen van - drukbewaking [bar]: 0,01
- In stappen van - relatief_zonder_massa-eenheid: 1
- Kennlijnafwijking - drukbewaking: < ± 0,5; (BFSL = best Fit Straight Line (instelling van de kleinste waarde))
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -20...85
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2,5
- Max. Toelaatbare relatieve luchtvochtigheid (%): 90
- Media: Bedrijfsdruklucht
- Mediumtemperatuur [°C]: -10...60
- Meetbereik - absoluut [micrometer]: 0...400; (afhankelijk van de gebruikte sproeier)
- Meetbereik - drukbewaking [bar]: -1...16
- Meetbereik - relatief_zonder_massa-eenheid: 0...800
- Meetbereik - stroombewaking [L/min]: 0,8...100
- Meetbereik - stroombewaking [m/s]: 0,3...33,2
- Meetbereik - stroombewaking [m3/h]: 0,05...6
- Min. Barstdruk [bar]: 64
- Min. Procescyclustijd [ms]: 7.2
- TTF: 167
- Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; stroomuitgang; display draaibaar / uitschakelbaar; weergave-eenheid; teach-functie
- Procesaansluiting: Schroefdraadaansluiting G 1/4 DN8
- Procesgegevens analoog: 7
- Procesgegevens binair: 2
- Terugschakelpunt RP - absoluut [micrometer]: 0...498
- Terugschakelpunt RP - drukbewaking [bar]: -1...15,92
- Terugschakelpunt RP - relatief_zonder_massa-eenheid: 0...996
- Terugschakelpunt RP - Stroombewaking [L/min]: 0,9...99,5
- Terugschakelpunt RP - Stroombewaking [m/s]: 0,3...33
- Terugschakelpunt RP - Stroombewaking [m3/h]: 0,05...5,97
- Schakelpunt SP - absoluut [micrometer]: 2...500
- Schakelpunt SP - drukbewaking [bar]: -0,92...16
- Schakelpunt SP - relatief_zonder_massa-eenheid: 4...1000
- Schakelpunt SP - Stroombewaking [L/min]: 1,4...100
- Schakelpunt SP - Stroombewaking [m/s]: 0,5...33,2
- Schakelpunt SP - Stroombewaking [m3/h]: 0,08...6
- Onderdrukking van de lichthoeveelheid LFC - Stroombewaking [L/min]: 0,6...1
- Onderdrukking van de lichthoeveelheid LFC - stroombewaking [m/s]: 0,2...0,3
- Onderdrukking van de lichthoeveelheid LFC - Stroombewaking [m3/h]: 0,04...0,06
- Stapgrootte - stroombewaking [L/min]: 0,1
- Stapgrootte - stroombewaking [m/s]: 0,1
- Stapgrootte - stroombewaking [m3/h]: 0,01
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
- Stroomverbruik [mA]: < 80
- Temperatuurcoëfficiënt - energiebewaking [1/K]: ± 0,07 % MW
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: En AW-6082 (aluminium); 1.4305 (roestvrij staal / 303); FKM; keramisch glaspassiveerd; PPS GF40; Al2O3 (keramiek); acrylaat; SINT-A51; 1.4301 (roestvrij staal / 304); CW510L (messing)
- Herhalingsnauwkeurigheid - drukbewaking: ± 0,2
- Herhalingsnauwkeurigheid - stroombewaking: ± (0,8% MW + 0,4% MEW)
- Soortnaam
Luchtspleetsensor
- Type
SDP110
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
- Kenmerken
LED-weergave
- Aansluiting
M12
- Response-tijd
0.1 s
- Uitgangen
PNP
NPN
- Min. medium temperatuur
-10 °C
- Max. medium temperatuur
60 °C
- Operationele druk (max.)
16 bar
- Gewicht
548.200 g
- Min. omgevingstemperatuur
0 °C
- Max. omgevingstemperatuur
60 °C
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
Documenten en downloads
Datablad
Datablad 3321931 ifm Electronic SDP110 Luchtspleetsensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321931 ifm Electronic SDP110 Luchtspleetsensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Omschrijving
ifm SDP110 luchtspaltsensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
