Name: HARTING 09110012770 Pin-inzetstuk Axiale schroefaansluiting 1 stuk(s)
Brand: HARTING
SKU: 3007740
Availability: BackOrder

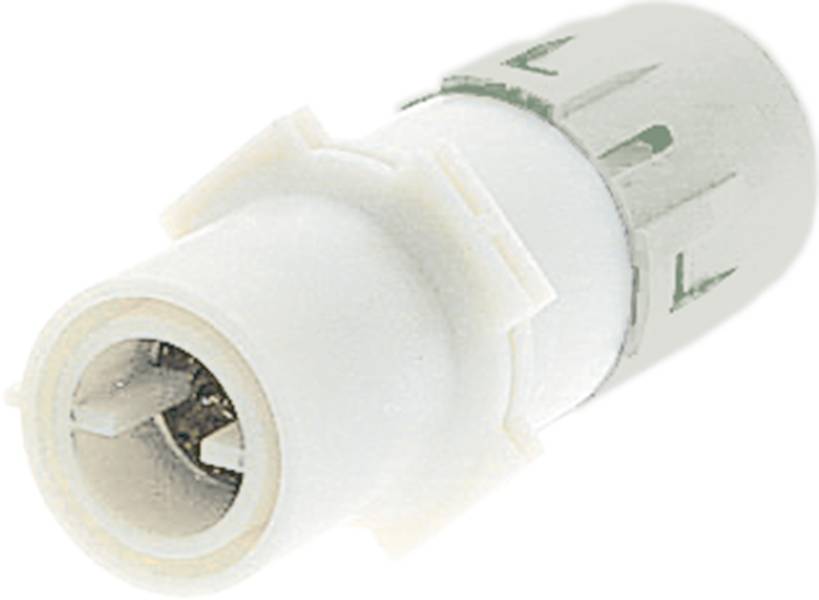

Close-up van een witte elektrische stekker met een grijs uiteinde, geschikt voor het verbinden van kabels in technische toepassingen.

Soortnaam

Pin-inzetstuk

Aansluiting

Axiale schroefaansluiting

Aderdoorsnede (min.)

60 mm²

Aderdoorsnede (max.)

70 mm²

Kleur (specifiek)

Kiezel-grijs (RAL 7032)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 6 apr. 2027

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 119,99 / Stuk)

€ 119,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Serie: Han Han ® HC Modular
Aansluitmethode: Axiale schroefaansluiting
Nominale stroom
Isolatieweerstand: > 1010 Ω
Doorgangsweerstand: ≤ 0,2 mΩ
Grenstemperatuur: -40 ... +125 °C
Insteekcycli: ≥ 500
Materiaal gebruik: Polycarbonaat (PC);polyamide (PA)
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: verzilverd
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60664-1;IEC 61984
Nettogewicht: 317 g
Omschrijving: 650
Nominale spanning: 4.000 V
Toegekende stootspanning: 18 kV
Verontreinigingsgraad: 3
Opmerkingen: De vibratie- en schokbestendigheid kan alleen worden aangehouden als de kabels op de juiste afstand worden opgevangen. Aanwijzingen voor de afstanden tussen kabelafstanden vindt u in het document in de eCatalogue onder de rubriek „instructies”.
Brandbeveiliging in railvoertuigen: En 45545-2 (2020-08)
Geslacht: bus
Kabeldoorsnede: 60 ... 70 mm²
Striplengte: 23... 25 mm
Trillingsbestendigheid: Categorie 1B conform IEC 61373
Goedkeuringen: DNV GL
Schokbestendigheid: Categorie 1B conform IEC 61373
Aderbuitendiameter ≤ 26,5 mm

Soortnaam: Pin-inzetstuk

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Aansluiting: Axiale schroefaansluiting

Aderdoorsnede (min.): 60 mm²

Aderdoorsnede (max.): 70 mm²

Insteekcycli: 500

Model: Han® HC Modular

Inhoud: 1 stuk(s)

Max. temperatuur: +125 °C

Min. temperatuur: -40 °C

: 4000 V

: FALSE

: Bus

: -40-125 °C

: V0

: 18 kV

: Axial screw connection

: Silver

: 3

: FALSE

: 60-70 mm²

: 60-70 mm²

: Other copper alloys

: Thermoplastic

: 650 A

: Thermoplastic

: 500

Documenten en downloads

Datablad

Datablad 3007740 HARTING 09110012770 Pin-inzetstuk Axiale schroefaansluiting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3007740 HARTING 09110012770 Pin-inzetstuk Axiale schroefaansluiting 1 stuk(s)

Omschrijving

Inzetstukken, axiale schroefaansluiting, bus, polycarbonaat (PC), polyamide (PA), RAL 7032 (kiezelgrijs), nominale stroom: 650 A.
