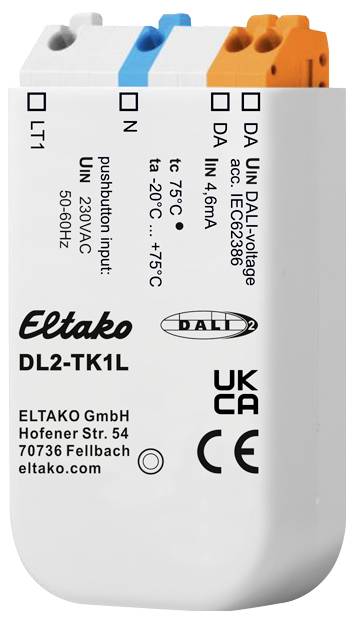

Eltako DL2-TK1L DALI-drukknopkoppeling Inbouw (in muur)

Compacte DALI-2-besturingsmodule met 1 schakelingang. Voor inbouwmontage. 59mm lang, 33mm breed en 15mm diep. Beschermingsklasse: IP 20. DALI-stroomopname 4,6mA. DALI-2 gecertificeerd. DALI2 is de nieuwste generatie van de DALI-standaard met uitgebreide functionaliteit. DALI2-apparaten beheersen ook alle bestaande DALI-functies en zijn daardoor achterwaarts compatibel. Compacte DALI-2-besturingsmodule met 1 schakelingang voor 230 V AC. De DL2-TK1L wordt door de DALI-bus gevoed, er is geen aparte voeding nodig. De aansluiting op de DALI-klemmen is polariteitsonafhankelijk. Galvanische scheiding tussen schakelingang en DALI-interface. Geschikt voor multimastering, meerdere modules kunnen op dezelfde DALI-lijn worden geïnstalleerd. Geïntegreerde DALI-2 Application Controller. Aan elke ingang kunnen individuele DALI-opdrachten, werkingsbereik en schakelfuncties worden toegewezen. De Application Controller maakt naast de standaard DALI-opdrachten ook DALI DT8 mogelijk: Tunable White en RGB(W) besturing en macro's. De module heeft een DALI-2-instantie (type Pushbutton, conform IEC62386-301) voor eenvoudige integratie. Ondersteunt korte druk op de knop, lange druk op de knop (met herhaling voor dimmen) en toggle. Naast toets ook geschikt voor schakelaars. Alternatieve toetsfunctie, aan elk van de ingangen kan bovendien een tweede functie worden toegewezen, die via een scenes-commando op de DALI-bus kan worden geactiveerd/gedeactiveerd. Configureerbaar Power-Power-up-gedrag. De DL2-TK1L wordt door de DALI-bus gevoed, er is geen aparte voeding nodig. De aansluiting op de DALI-klemmen is polariteitsonafhankelijk. Toepassing en functie: De DL2-TK1L dient als universele module voor de besturing van DALI-compatibele lampen. De functie van de schakelingang kan individueel worden ingesteld. Met de software-tool DALI Cockpit kunnen net als bij andere Lunatone-besturingsapparaten de instellingen worden uitgevoerd. In principe wordt onderscheid gemaakt tussen de Application Controller en de DALI-2 instanties. De Application Controller leidt tot directe DALI-besturingsopdrachten die door de DALI-drivers direct worden uitgevoerd. De DALI-2-instanties produceren event-berichten die door hogere besturingseenheden (WAGO, Beckhoff, LUNATONE DALI-2 KNX Gateway) worden geïnterpreteerd en verder verwerkt. Application controller en instanties kunnen gelijktijdig actief zijn. Levertoestand: In de levertoestand is reeds een basisconfiguratie geïmplementeerd (fabrieksinstellingen). Deze kan, indien nodig, worden gewijzigd en aan de huidige toepassing worden aangepast.
