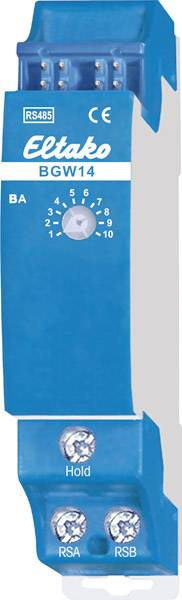

Eltako BGW14 Gateway DIN-rails
EAN:
Fabrikantnummer:
Artikelnummer:
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 52,88 / Stuk)
€ 52,88
excl. btw
& Slechts 2 Stuk(s) beschikbaar
Technische specificaties
- Soortnaam
Gateway
- Serie
Eltako
- Afm.
(b x d) 18 mm x 58 mm
IP20
- Stroomvoorziening
via systeembus van voeding
- Voedingsspanning
12 V
- Montagewijze
DIN-rails
- Gegevensoverdracht (Smart Home)
Via kabel
- Breedte
18 mm
- Diepte
58 mm
- Basisstation
Niet noodzakelijk, optioneel voor bediening op afstand
- Gegevensuitwisseling
Bidirectioneel (bi)
n.v.t.
DRA (DIN-rail adaptor)
Multiple interface
12 V
DC
0.3 W
FALSE
TRUE
FALSE
1
Other
FALSE
FALSE
FALSE
FALSE
Other
FALSE
FALSE
FALSE
FALSE
12-12 V
IP20
FALSE
FALSE
TRUE
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162331 Eltako BGW14 Gateway DIN-rails
Omschrijving
RS485-bus-gateway. Bidirectioneel. Stand-byverlies slechts 0,3 watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 1 deeleenheid = 18 mm breed, 58 mm diep. Aansluiting op de Eltako RS485-bus. Dwarsbedrading bus en stroomvoorziening met jumper. Gebruik in combinatie met FAM14 of FTS14KS. De Hold-klem wordt met de FAM14 of FTS14KS verbonden. Op de klemmen RSA/RSB kunnen tot 16 RS485-sensoren BUTH65D/12VDC, BBH65/12VDC en BTR65H/12VDC worden aangesloten. Via de 4-draads bus vindt de gegevensoverdracht en de stroomvoorziening plaats met een schakelende 12VDC-voeding. De aansluiting gebeurt bijvoorbeeld met een gangbare telefoonkabel (J-Y (ST) Y 2 x 2 x 0,8 mm2). De totale toegestane kabellengte bedraagt 1000 m. De tweede 120 ohm afsluitweerstand die bij de BGW14 is meegeleverd, moet op de verst verwijderde sensor ook op de klemmen RSA/RSB worden aangesloten. Met tot 8 BGW14's kunnen gegevens van maximaal 128 sensoren in de RS485-bus worden ingevoerd. De instelling van de bedrijfsmodusdraaischakelaar BA gebeurt volgens de gebruiksaanwijzing.
