Deditec UC-CAN-E-O8-M8 UC-CAN-E-O8-M8 Ingangsmodule CAN, Ethernet Aantal digitale uitgangen: 0 Aantal digitale ingangen:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Ingangsmodule
Interfaces
CAN
Ethernet
Aantal relaisuitgangen
0
Type
UC-CAN-E-O8-M8
Voedingsspanning
24 V/DC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 342,98 / Stuk)
€ 825,62
-58 %
€ 342,98
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
CAN-module met 8 DiO EA – CAN EA DiO-module – 8 Optocoupler-ingangen en 8 digitale uitgangen (MOSFET) - met Ethernet-configuratieinterface
- Ethernet 10/100 Mbit/s
- Ondersteunde protocollen: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Aansturing: API voor Windows en Linux (DELIB-driverbibliotheek), Command Line interface, openbaar TCP-protocol, Modbus-TCP
- Gecodeerde Ethernet-communicatie mogelijk
- Open standaard- of Modbus TCP-protocol
- Webinterface en APP (smartphone en tablet)
- Galvanisch gescheiden tot 1,5 kV
- CAN-interface conform ISO 11898
- Open CAN-protocol (RAW CAN)
- Automatische zend-/ontvangstmodus
- Galvanisch gescheiden tot 500 V.
- Max. schakelspanning: 36 V/DC
- Min. Schakelspanning: 2,8 V DC
- Max. Schakelstroom: 3 A DC
- Max. Schakelvermogen: 108 W DC
- Time-out-beveiligingfunctie (via software configureerbaar)
- Status-LED voor elke uitgang
- Soort: Optocoupler AC/DC
- Signaalniveau: ±5 V tot ±15 V of ±15 V tot ±30 V.
- 16-bits teller per kanaal (tot 100 Hz)
- Herkent een verandering van laag naar hoog en hoog naar laag niveau (flip-flop)
- Status-LED voor elk kanaal
Technische specificaties
- Galvanische scheiding: Tot max. 500 V.
- Aansluiting: Schroefloze WAGO-veerkrachtklemmen (insteektechniek)
- Configuratie: Comfortabel via de Deditec "ICT-tool" (Ethernet)
- Soortnaam
Ingangsmodule
- Interfaces
CAN
Ethernet
- Type
UC-CAN-E-O8-M8
- Voedingsspanning
24 V/DC
- Voedingsspanning
12 V tot 24 V DC (ingang met groot bereik)
- Hoogte
120 mm
111 mm
- Breedte
22.5 mm
- Aantal analoge ingangen
0
- Aantal digitale ingangen
16
- Aantal digitale uitgangen
0
- Aantal relaisuitgangen
0
- Afm.
(l x b x h) 111 x 22.5 x 120 mm
- Controle-LED's
Ja
- Fabrikantnr.
UC-CAN-E-O8-M8
- Montage
DIN-DIN-DIN-railmontage (draagrail TS 35 x 7,5 mm) met optionele in-Rail-busstekker
- Status-LED's
16
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3796619 Deditec UC-CAN-E-O8-M8 UC-CAN-E-O8-M8 Ingangsmodule CAN, Ethernet Aantal digitale uitgangen: 0 Aantal digitale ingangen:
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3796619 Deditec UC-CAN-E-O8-M8 UC-CAN-E-O8-M8 Ingangsmodule CAN, Ethernet Aantal digitale uitgangen: 0 Aantal digitale ingangen:
Omschrijving

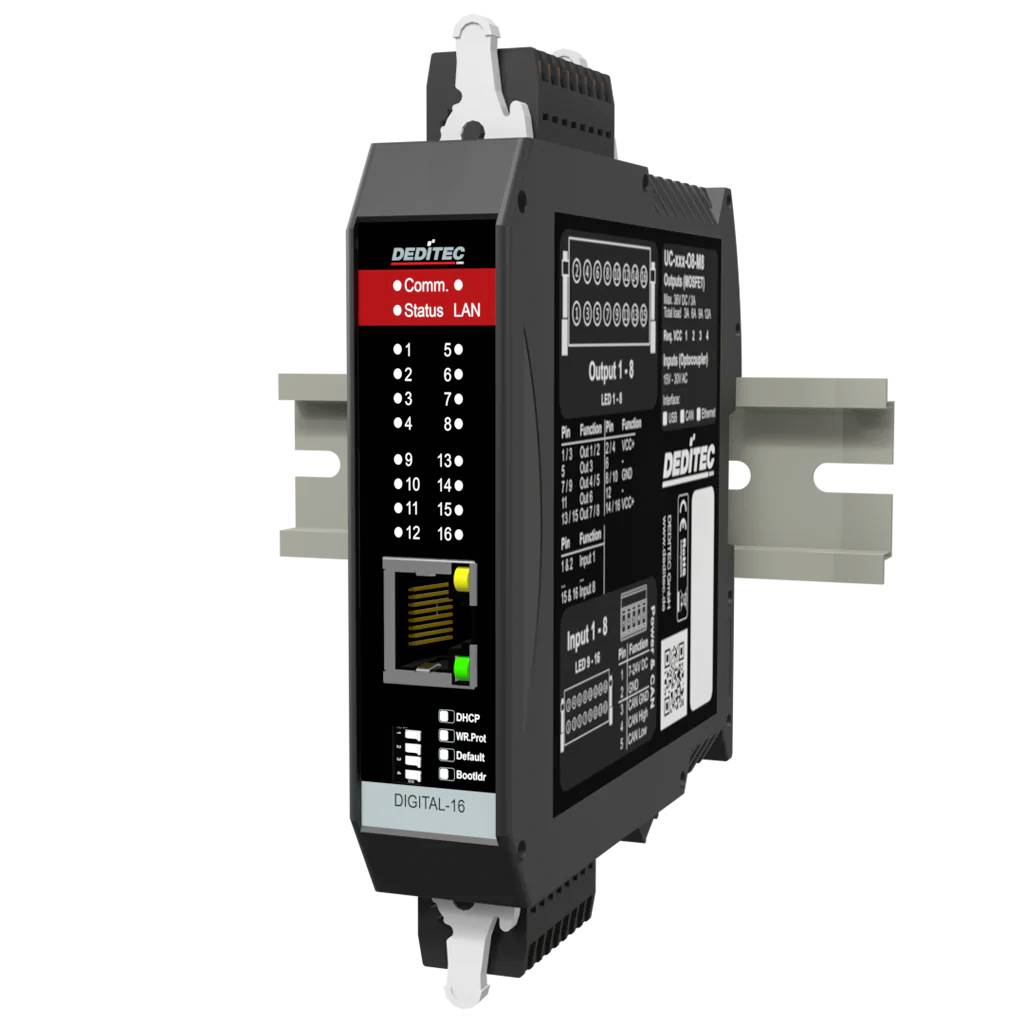

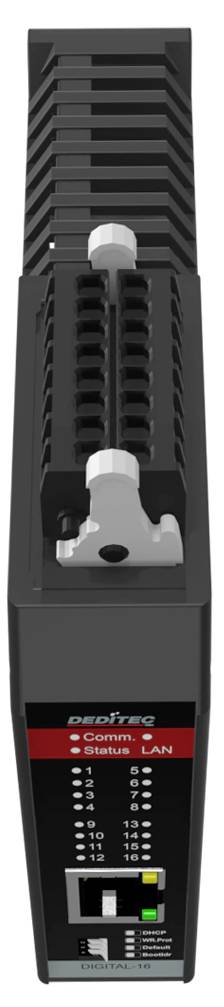

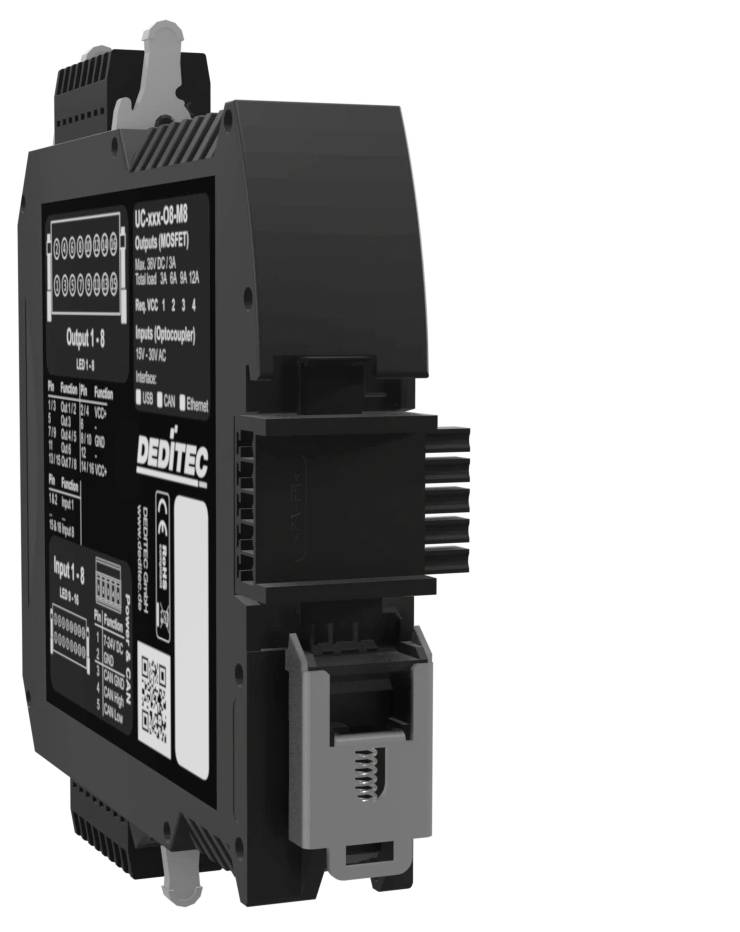

De UC-CAN-E-O8-M8 is een moderne CAN EA DiO-module met 8 opto-koppelingangen en 8 digitale uitgangen (MOSFFET). Het is ideaal geschikt voor het vastleggen van sensorsignalen en voor het schakelen van actuatoren in industriële toepassingen. Typische toepassingsgebieden zijn testbanken voor veilige signaalverwerking en automatiseringssystemen, waarin digitale in- en uitgangen betrouwbaar via CAN moeten worden bestuurd.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- M2M-functionaliteit
- automatische CAN-RX/TX-modus
- RAW CAN
- J1939 protocol
- gratis configuratie- en testsoftware
- USB-configuratie
- -interface voedingsspanning: +7 V tot +24 V DC
- insteekbare veerlijsten met vergrendelmechanisme
- montage op DIN-rail 35 mm x 7,5 mm
- bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
- geschikt voor typische industriële binnen- en schakelkastomgevingen
Omvang van de levering
- 5-polige connector
- 2x 16-polige connector
- Bedieningsgereedschap voor WAGO-connector
- DIN-rail verbinder
Systeemeisen
- Windows, Linux
