Cosinus R1-1000 Weerstandsdecade Weerstand 1 % kopen ? Conrad Electronic

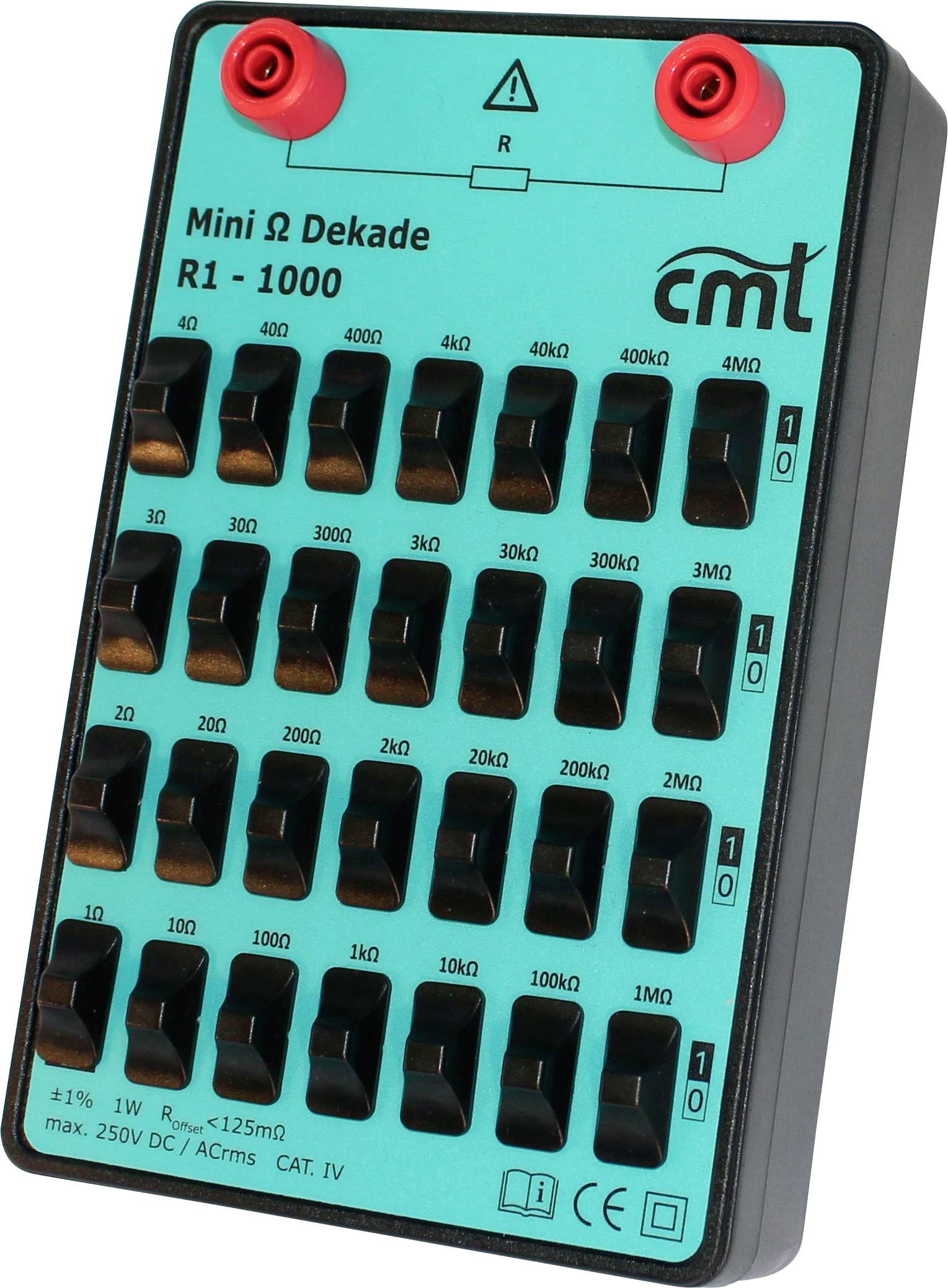

'Mini Ω Decade R1 - 1000' weerstandsdecade met draaischakelaars en meetaansluitingen, geschikt voor weerstandsmetingen tot 4 MΩ.

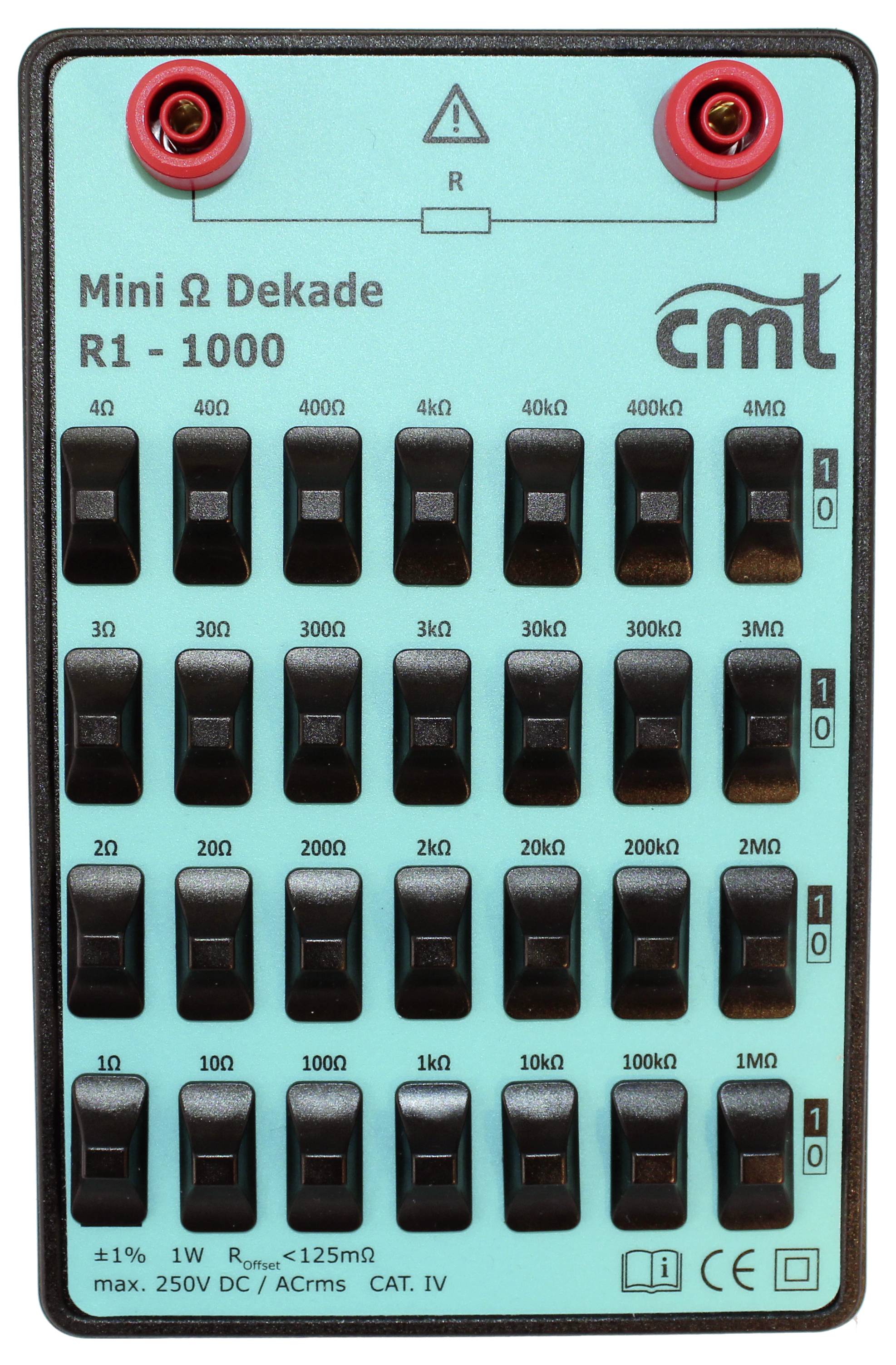

Zwarte weerstandsschakelaars op groen paneel met opschrift 'Mini Ω Decennium R1 - 1000'; maximaal 250V DC/ACrms, categorie IV.

1/2

Datasheet (PDF)

Leverbaar di. 8 sep.

3 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 296,69 / Stuk)

€ 296,69

excl. btw

Gratis verzending*

Slechts 3 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

R1-1000 weerstandsdecade

Temperatuurcoëfficient 50 ppm
Restweerstand 125 mΩ
Max. 250 V~/=
Aansluiting via 4 mm veiligheidsbussen

Technische specificaties

Tolerantie: 1%
Belastbaarheid 1 W
Restweerstand 125 mΩ
Max. 250 V/AC/DC
Temperatuurcoëfficiënt: 50 ppm
Aansluiting: 4mm-veiligheidsbussen
Vermogen: 1 W

Instelbereik: 1 Ω - 11.11111 M Ω

Instelstappen: 1 Ω

Max. netspanning: 250 V

Afm.: (l x b x h) 170 x 110 x 23 mm

Gewicht: 285 g

Hoogte: 23 mm

: 170 mm

Breedte: 110 mm

: Fabrieksstandaard (zonder certificaat)

Functies: Weerstand

Meetcategorie: CAT IV 300 V

Tolerantie: 1 %

Soortnaam: Weerstandsdecade

Documenten en downloads

Datablad

Datablad 101389 Cosinus R1-1000 Weerstandsdecade Weerstand 1 %

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 101389 Cosinus R1-1000 Weerstandsdecade Weerstand 1 %

Omschrijving

De R1 - 1000 is voorzien van 28 in serie geschakelde 1 W weerstanden, die elk apart met een schuifschakelaar geactiveerd kunnen worden. De weerstandswaarden zijn onderverdeeld in 1 - 2 - 3 - 4 niveau's; hierdoor is een traploze instelling mogelijk van weerstandswaarden in 7 decades (1 Ω tot 11,11111 MΩ). Om bijvoorbeeld 156 kΩ in te stellen, moeten de volgende schakelaars gekozen worden: 100 kΩ, 40 kΩ + 10 kΩ, 4 kΩ + 2 kΩ. Aansluiting via 4 mm veiligheidsbussen.
