Name: Chauvin Arnoux CA 8345 Netwerkanalyser 3-fasig Grafisch display, Met logger
Brand: Chauvin Arnoux
SKU: 3364184
Availability: BackOrder

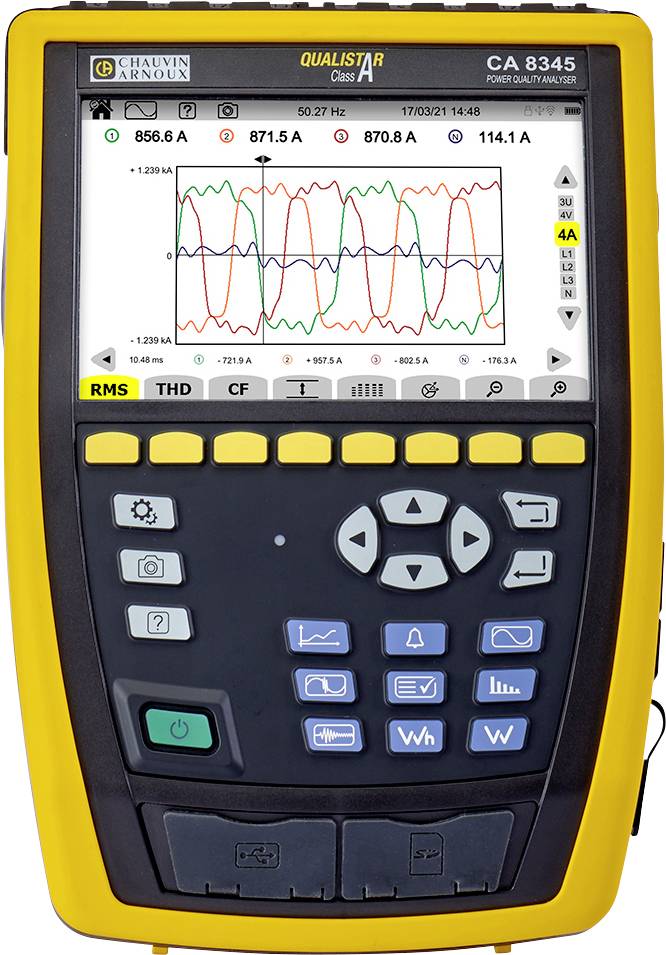

Een gele multimeter toont een scherm met elektrische golfvormen en meetwaarden voor stroomsterkte in ampère.

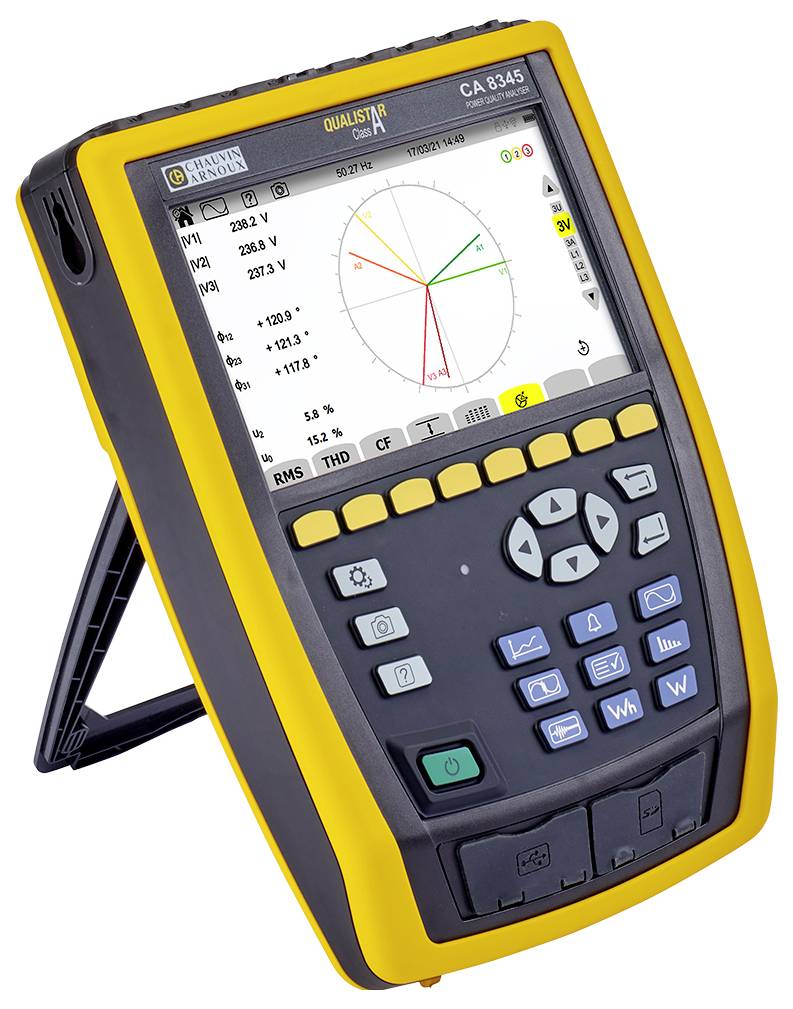

Een draagbare, gele multimeter toont een diagram op het scherm dat elektrische meetgegevens zoals spanning en stroom weergeeft.

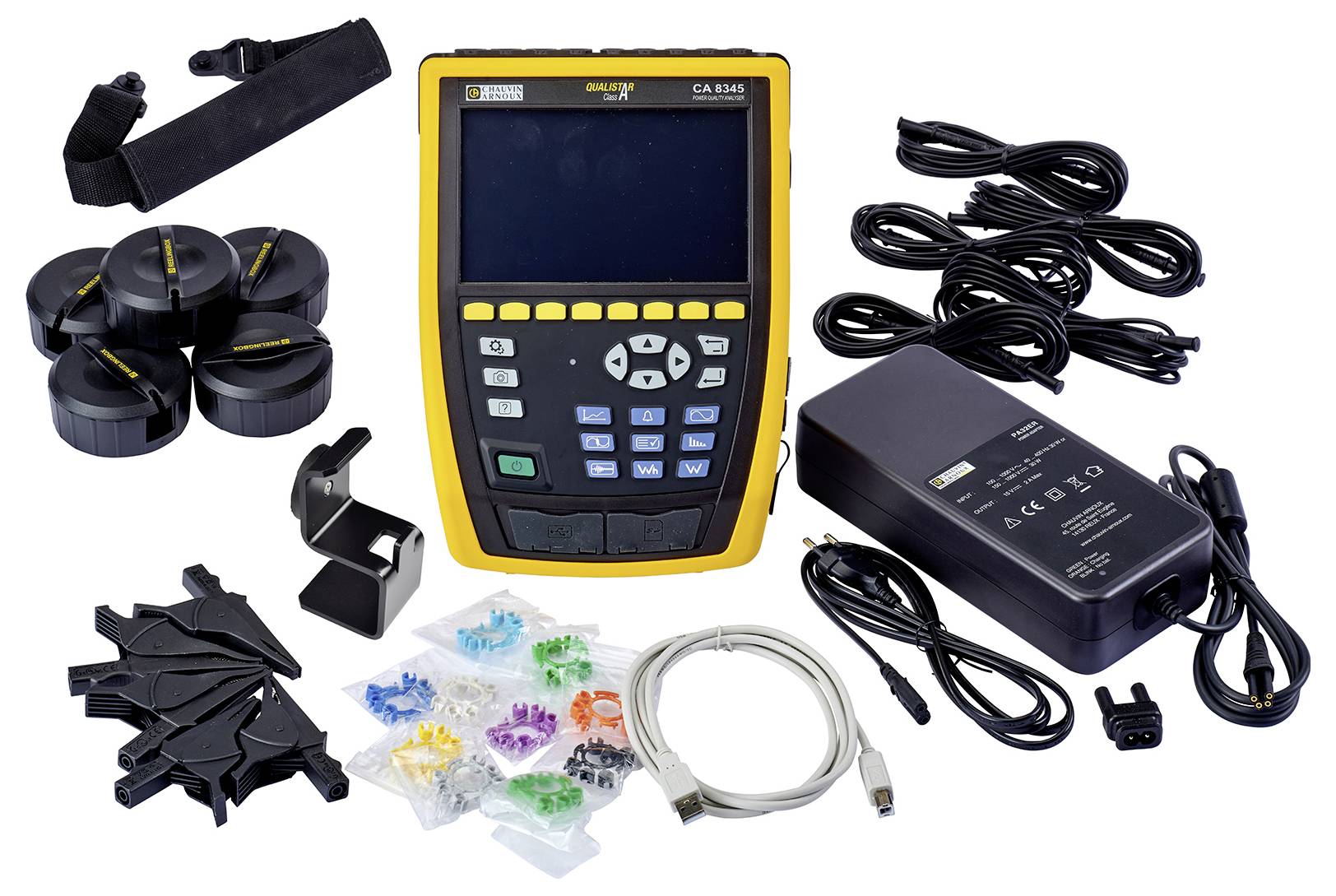

Multifunctionele testapparatuur met kabels, sensoren, oplader en toebehoren op een witte achtergrond.

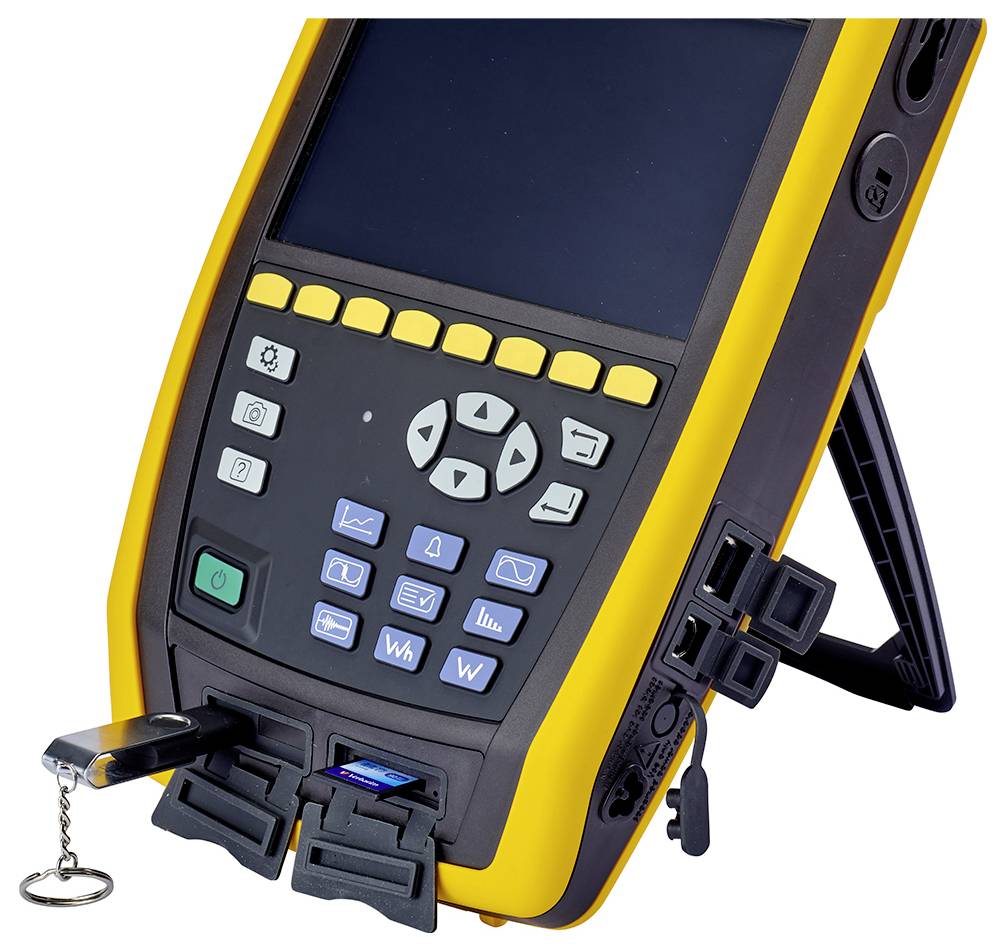

Draagbaar elektronisch meetapparaat met display, toetsenblok en USB-aansluiting, gebruikt voor technische inspecties en diagnoses.

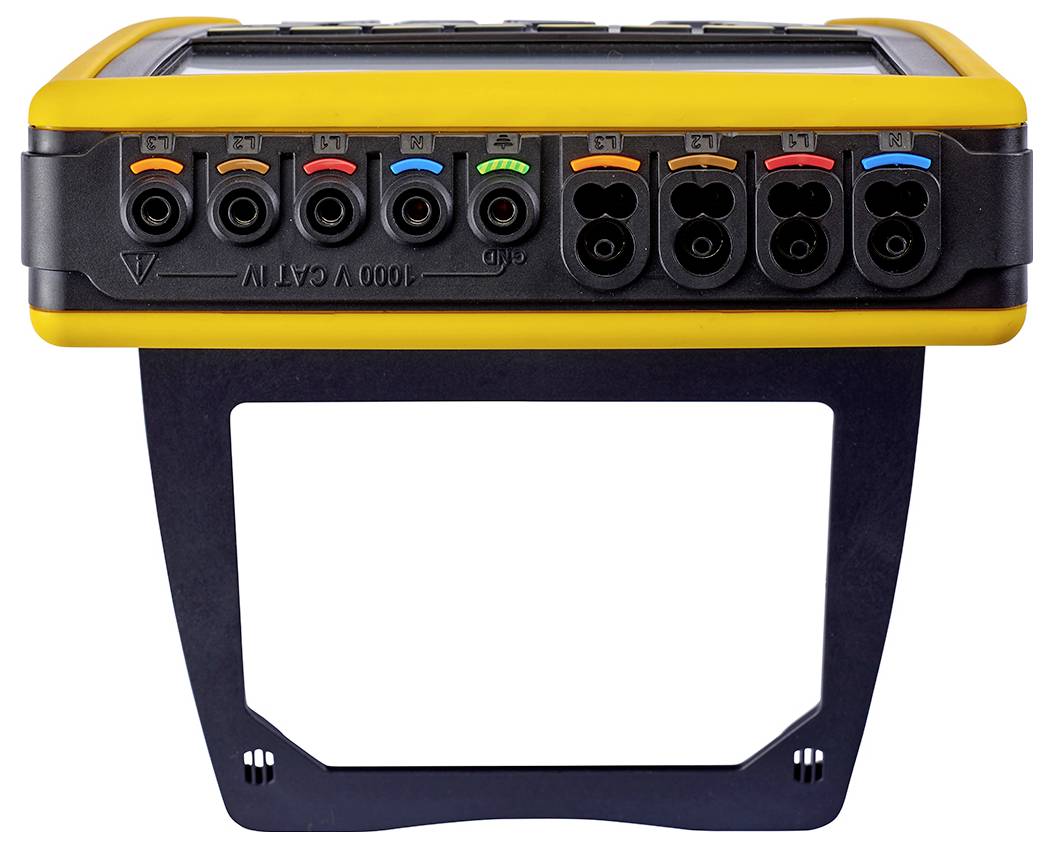

Een geel elektronisch apparaat met verschillende kleurgecodeerde aansluitingen aan de bovenkant, vermoedelijk bedoeld voor technische of industriële toepassingen.

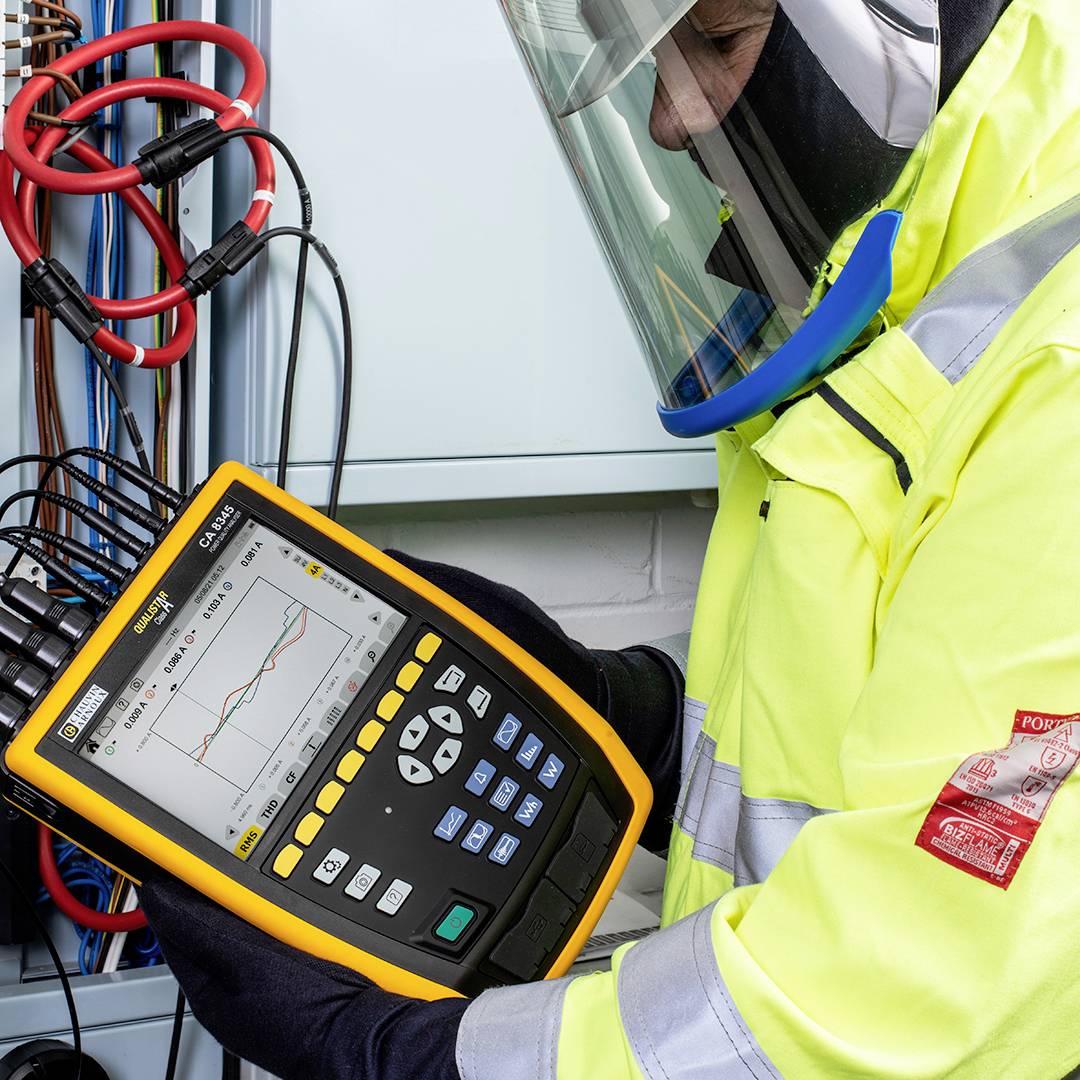

Een ingenieur in beschermende kleding controleert elektrische schakelingen met een meetapparaat dat een digitale weergave met grafieken toont.

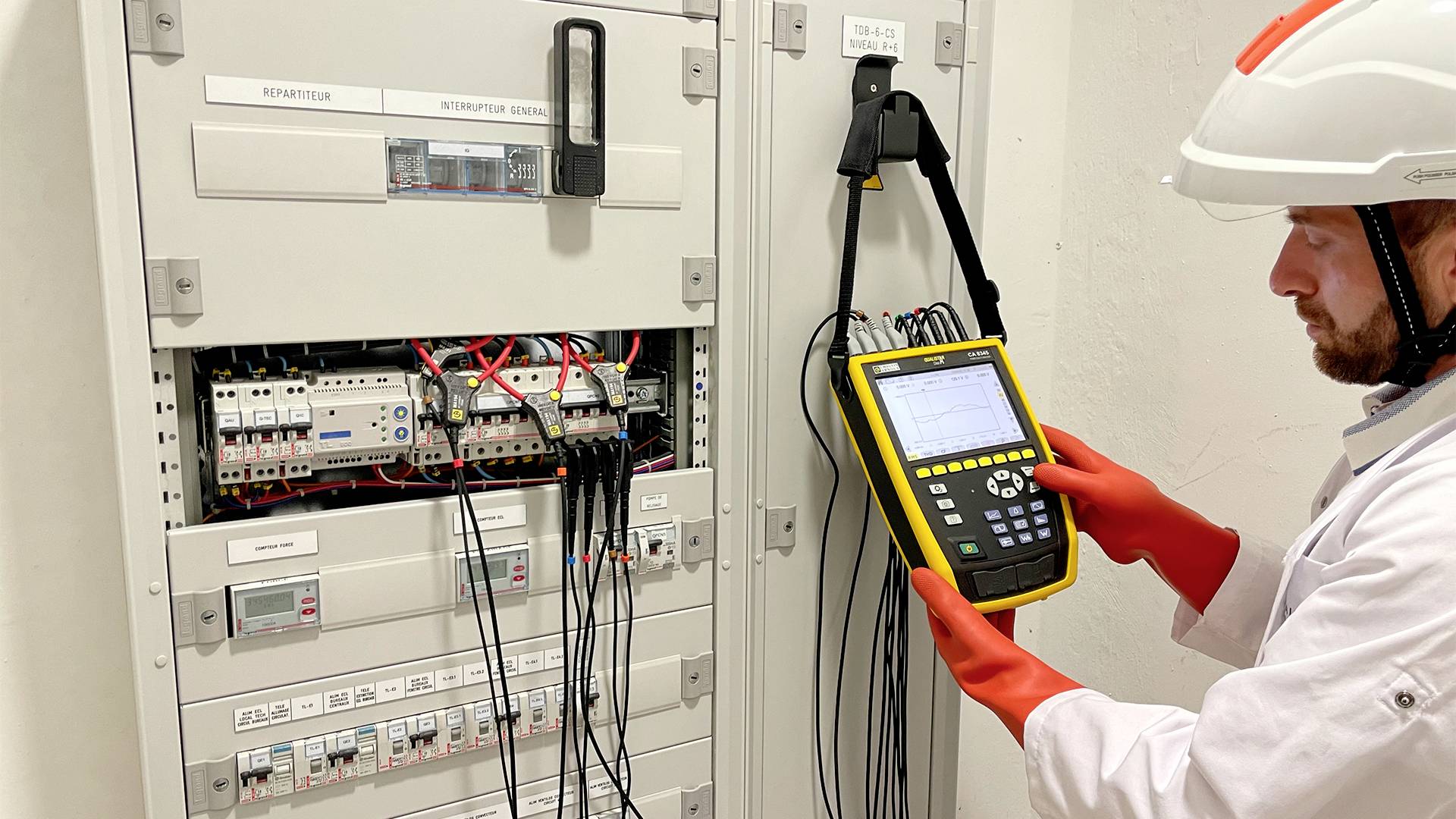

Een technicus in beschermende uitrusting controleert een schakelkast vol kabels en zekeringen met een meetapparaat.

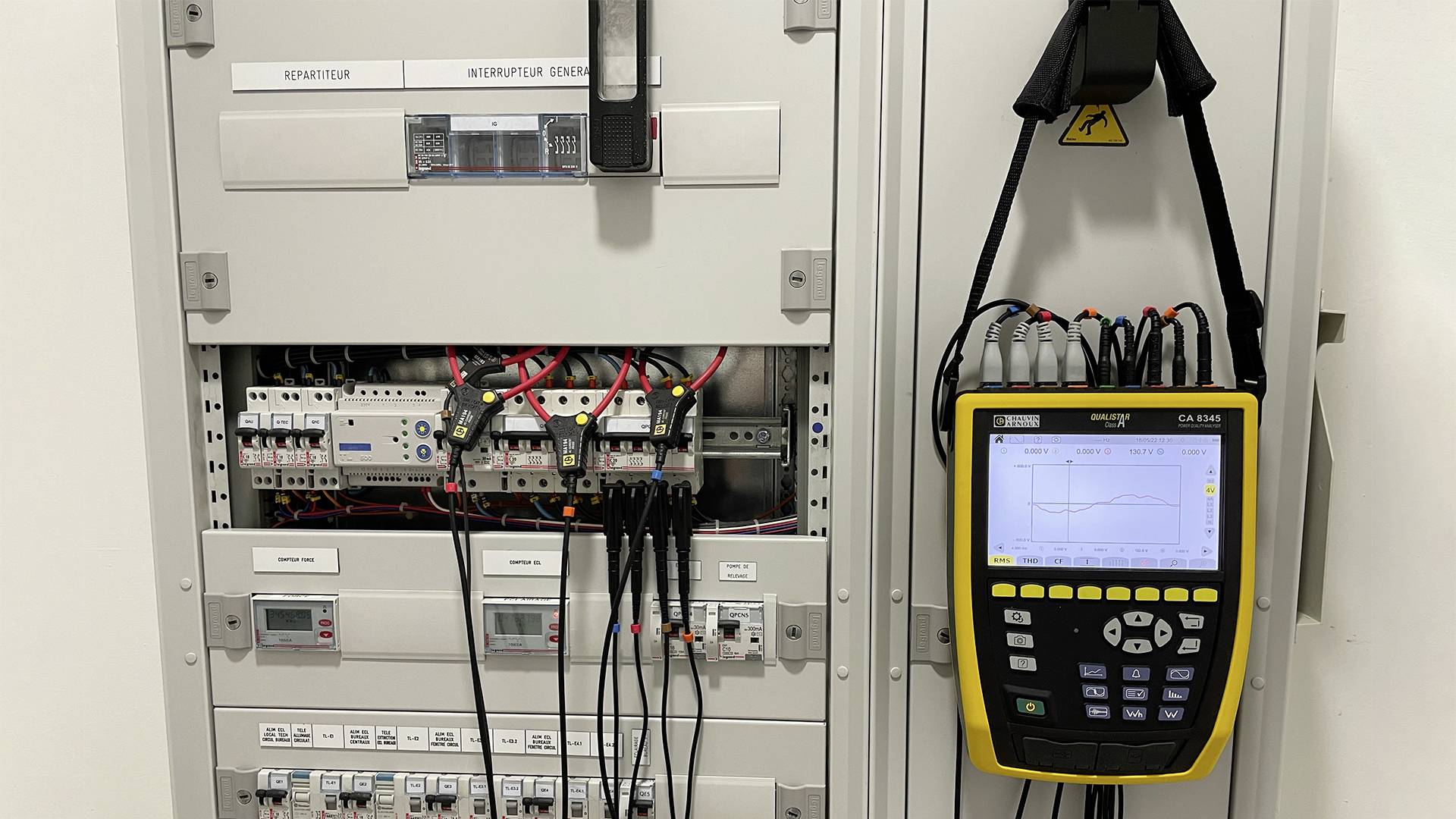

Elektrische schakelkast met geopend deurtableau toont bekabelde componenten. Meetapparaat hangt rechts en toont grafiek op display.

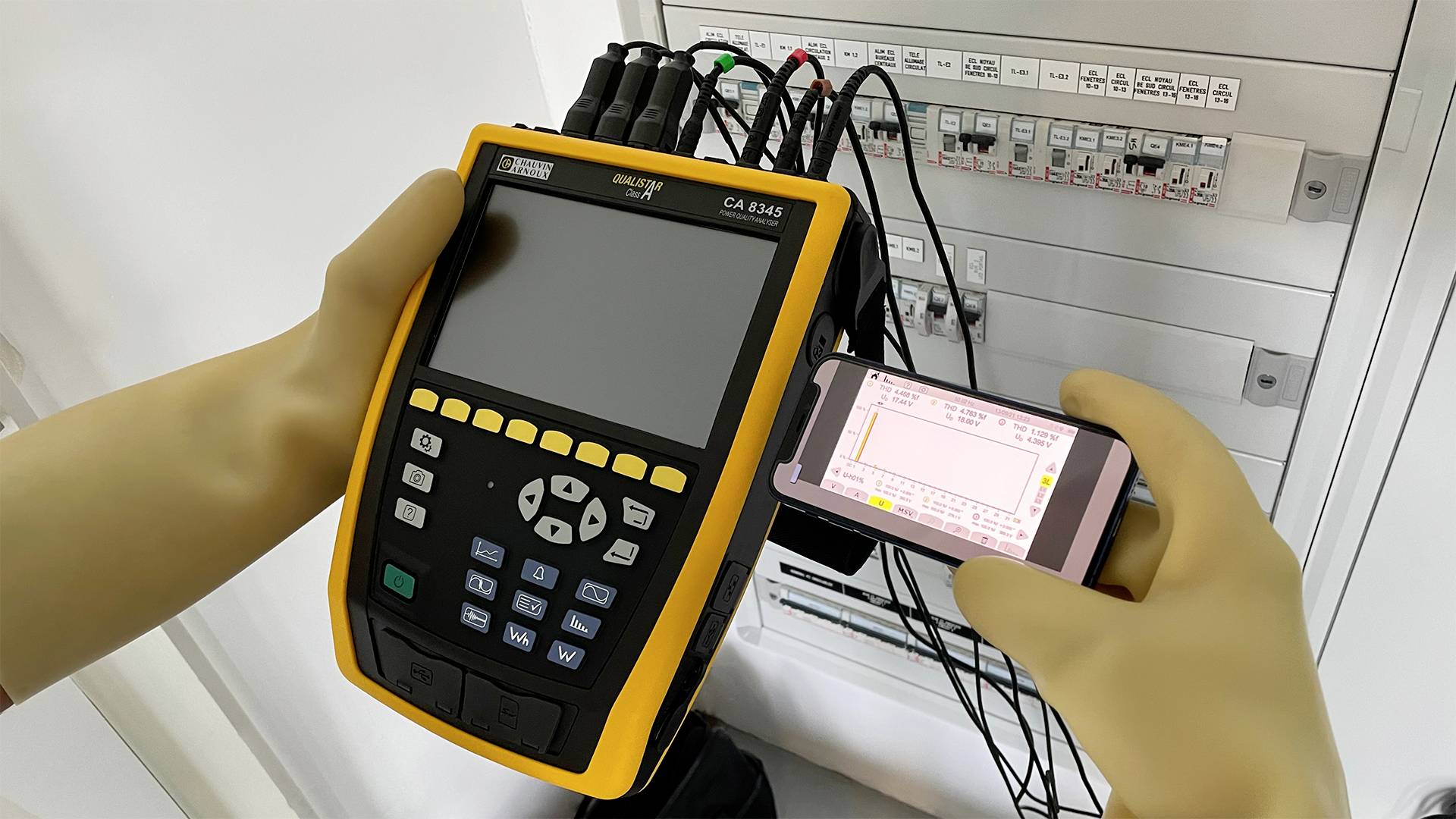

Een persoon gebruikt een draagbaar elektrisch meettoestel en een smartphone voor een geopende schakelkast om meetwaarden vast te leggen.

1/9

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 10 nov.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 7.959,00 / Stuk)

€ 7.959,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

C.A 8345 vermogens- en netkwaliteitsanalysator klasse A met PA32ER 1000V

Netkwaliteitsanalysator van klasse A, volledig conform IEC 61000-4-30
Uitvoering met netvoeding/oplader PA32ER voor de voeding van het apparaat via AC- of DC-stroomnetten tot 1000 V tijdens de meting en het opladen van de accu
Zeer krachtig: gelijktijdige registratie en berekening van honderden parameters om de 10 (50 Hz) resp. 12 (60 Hz) perioden
Handzaam apparaat met groot kleurentouchscreen, intuïtieve gebruikersinterface en real-time weergave
Veelzijdige keuze aan stroomtransformators voor het meten van stromen van verschillende sterkte vanaf 5 mA tot 10 kA
Veel communicatiemogelijkheden: USB-stick, SD-kaart, USB, ethernet, WiFi, webserver voor de afstandsbediening, ...
Power Analyser Transfer-software voor apparaatconfiguratie, gegevensoverdracht en -analyse

Technische specificaties

Soortnaam: Netwerkanalyser

Meetcategorie: CAT IV 1000 V

Aanduiding: 7-inch LCD-kleurentouchscreen (WVGA)

Fasenherkenning: Ja

Randaardeherkenning: Ja

: Fabrieksstandaard (zonder certificaat)

Afm.: (l x b x h) 28.5 x 5.5 x 20 cm

Gewicht: 1.9 kg

Meetwijze: 3-fasig

Bijzonderheden: Grafisch display
Met logger

Breedte: 5.5 cm

Hoogte: 20 cm

: 28.5 cm

Interfaces: USB
WiFi
WiFi
SD-kaart
Ethernet

UKCA: n.v.t.

Naleving & Certificeringen

Certified by EU Garan

Documenten en downloads

Datablad

Datablad 3364184 Chauvin Arnoux CA 8345 Netwerkanalyser 3-fasig Grafisch display, Met logger

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3364184 Chauvin Arnoux CA 8345 Netwerkanalyser 3-fasig Grafisch display, Met logger

Garantievoorwaarden

Garantievoorwaarden 3364184 Chauvin Arnoux CA 8345 Netwerkanalyser 3-fasig Grafisch display, Met logger

Omschrijving

De CA 8345 is een vermogensanalysator en spanningskwaliteitstester Class A.
Hij behoort tot de serie Qualistar+-apparaten, beschikt over een comfortabele bedieningsinterface en is eenvoudig te gebruiken. Op het grote LCD-touchscreen-kleurenscherm kan op elk moment een meertalige online-help worden opgeroepen.
Het handzame apparaat is vooral bedoeld voor test- en onderhoudsdiensten van industriële en commerciële installaties. Het levert direct een nauwkeurig overzicht van de belangrijkste kwaliteitskenmerken van het elektrische net en is net als alle Qualistar-apparaten geschikt voor elk type installatie.
Voor de veiligheid herkent de CA 8345 automatisch het type aangesloten stroomsensor.
De metingen van de CA 8345 worden gekenmerkt door een hoge nauwkeurigheid. Het apparaat berekent uit de metingen veel waarden en beschikt over talrijke bewerkingsfuncties. Daarmee biedt het de gebruiker alle meetwaarden die nodig zijn voor bewaking van elektrische verdeelnetten en verbetering van de energie-efficiëntie. Ook de kosten van de verbruikte stroom kunnen zeer snel worden bepaald.

Zoals vereist door IEC 61000-4-7 geeft de analysator de aanwezige harmonischen en de tussenharmonischen aan. Tegelijkertijd herkent het apparaat ook de via het netwerk lopende powerline-stromen.

De CA 8345 bewaakt alle op het net optredende gebeurtenissen:
• Trend- en omstellen van de netparameters
Instelbare alarmen, met de mogelijkheid om e-mails naar de gebruiker te sturen
• Transiënten van 2,5 μs
Stootgolven met 12 kV over een duur van 500 ns
TrueInrush-registratie, voor de herkenning van hoge inschakelstromen...
In de bewakingsmodus (monitoring) registreert het apparaat de meetgegevens gedurende een bepaalde tijd om de spanningskwaliteit conform EN 50160 te analyseren.

Koppeling aan het datanetwerk
De meetgegevens van CA 8345 kunnen worden opgeslagen op een verwisselbare SD-kaart of een USB-stick. Ze kunnen ook over grotere afstanden via USB-verbinding, externe verbindingen, WiFi (direct of via server) of RJ45 worden verzonden. In de modus als IRD-server kunnen de meetgegevens vanaf elke plaats ter wereld worden opgevraagd, zonder de veiligheid van het internet-netwerk in gevaar te brengen.

Bovendien kunnen de met een Qualistar klasse A uitgevoerde metingen met de software Power Analyzer Transfer worden verwerkt en geanalyseerd.
Deze software PAT3 is op onze ondersteuningswebsite te downloaden.
