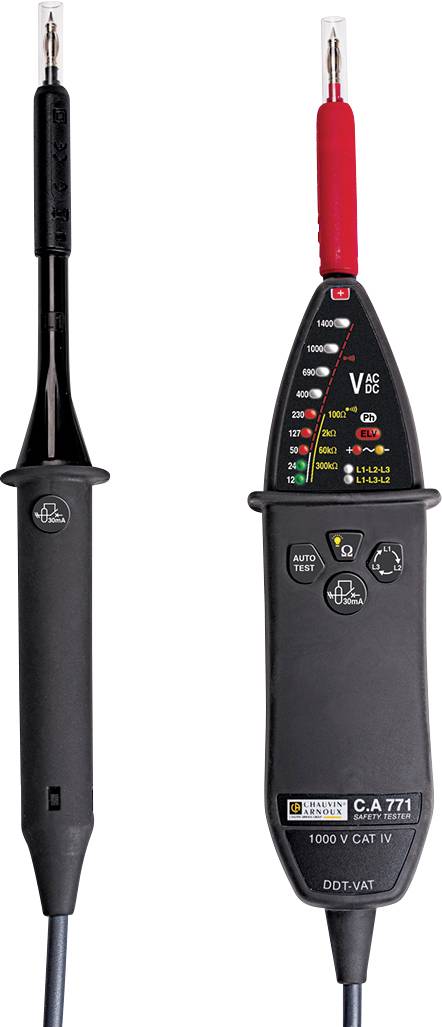

Name: Chauvin Arnoux C.A 771 IP2X Tweepolige spanningstester CAT IV 1000 V LED, Akoestisch
Brand: Chauvin Arnoux
SKU: 1391575
Availability: BackOrder

Highlights & Details

Spanningstester C.A 771 incl. IP2X

Tweepolige spanningstester met LED-indicatie voor normcontrole van de spanningsvrijheid
eersteklas veiligheid: 1000 V CAT IV, IP65
volledige zelftest integreert
spanningscontrole tot 1000 V AC / 1400 V DC

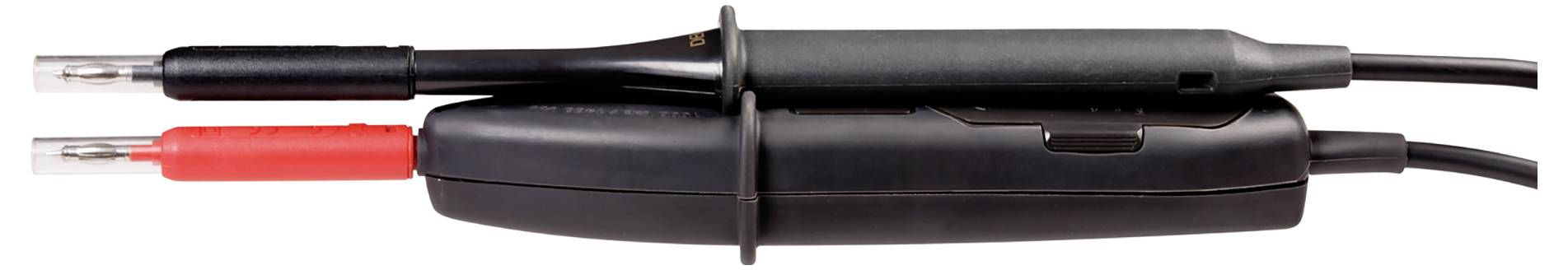

afneembare testpennen om eenvoudig te vervangen, afhankelijk van de toepassing en twee eenklipsstanden bij de tester voor testpuntafstanden van 16 mm of 19 mm
activeringscontrole van FI-beveiligingsschakelaars tot 30 mA met draaiveldrichtindicator tot 400 Hz en
uitgebreide doorgangstest uitgebreide klimaatklasse s voor meting bij temperaturen van -30 °C tot +60 °C.

Technische specificaties

Weergave-LED's
Spanningstest
Spanningen 12 Vac ≤ U ≤ 1000 Vac, 12 Vdc ≤ U ≤ 1400 Vdc
Frequenties DC, 162/3 tot 800 Hz
Impedantie > 500 kΩ
Max. piekstroom 3,5 mA RMS
Polariteitsweergave Ja
Redundante weergave van gevaarlijke
spanningen
Herkennen van fantoomspanningen JA (door omschakeling op lage impedantie)
Activeren van aardlekschakelaars JA (door omschakeling op belasting met lage impedantie) (± 30 mA bij 230 V)
Herkennen van buitengeleider/neutraalgeleider bij spanningen boven 50 V (45 - 65 Hz) bij spanningen boven 150 V (162/3 - 45 Hz)
Doorgang en weerstand
Activering van het akoestische signaal standaard bij 100 Ω (150 Ω max.)
Uitgebreide doorgangstest
(weerstandsmeting) 2 kΩ, 60 kΩ, 300 kΩ
Teststroom / onbelaste spanning ≤ 1 mA / ≤ 3,3 V
Draaiveldrichting 2-draads procedure met microprocessor
Spanning L/L 50 V ≤ U ≤ 1000 Vac (45 - 400 Hz)
Akoestisch signaal onderbroken pieptoon bij spanningen, continue pieptoon bij doorgang
Normen en elektrische veiligheid IEC 61243-3: 2009, EN 61243-3: 2010, IEC 61010 1000 V CAT IV
Beschermingsklasse behuizing IP65
Stroomvoorziening: 2x AA batterij (penlite) 1,5 V.

Soortnaam: Tweepolige spanningstester

Meetfunctie: Draaiveldtest
Doorgangstest
FI-test
Fasetest
Weerstandstester

Weergave: LED
Akoestisch

Meetbereik V/AC: 12 tot 1000 V

Meetbereik V/DC: 12 tot 1400 V

Belastingsuitschakeling: 30 mA

Meetcategorie: CAT IV 1000 V

: IP65

: Fabrieksstandaard (zonder certificaat)

: 1000 V

: 12 V

: 1400 V

: 12 V

Type: C.A 771 IP2X

Voedingsspanning: 2 batterijen 1,5 V LR06 / AA (penlite)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1391575 Chauvin Arnoux C.A 771 IP2X Tweepolige spanningstester CAT IV 1000 V LED, Akoestisch

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1391575 Chauvin Arnoux C.A 771 IP2X Tweepolige spanningstester CAT IV 1000 V LED, Akoestisch

Omschrijving

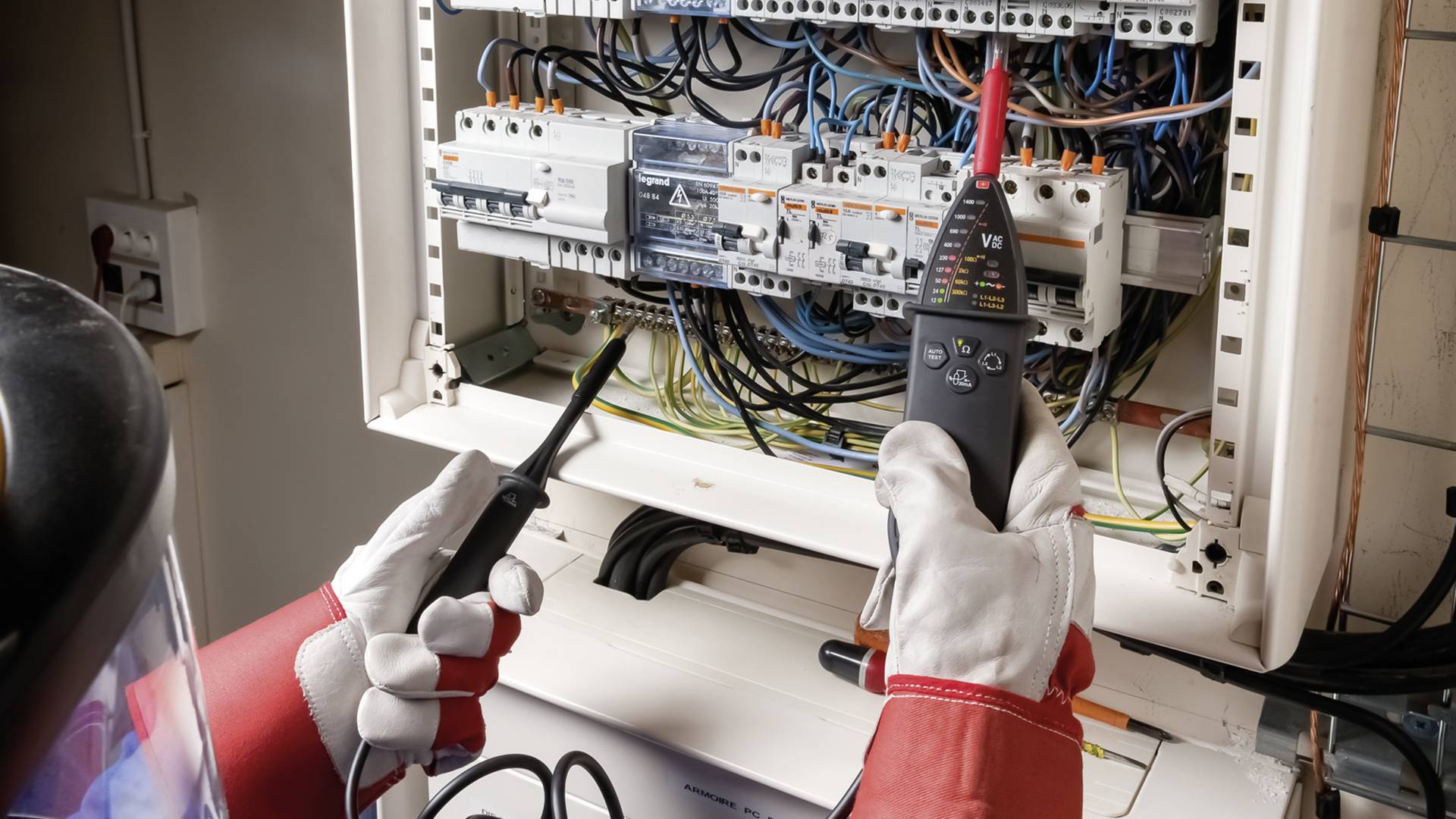

Onmisbaar hulpmiddel voor elke elektrotechnicus om AC- en DC-spanningen of juist het ontbreken van spanning te controleren en om ervoor te zorgen dat personen en installaties tegen de gevaren van elektrische stroom zijn beveiligd. Volledig conform de normen EN 50110-1, IEC 61243-3 ofwel DIN VDE 0682 deel 401, bieden deze spanningstesters een uitstekende beveiliging - 1000 V CAT IV - IP 65.

Uitvoering

Geschikt voor toepassingen buitenshuis (IP 65)
Gebruik ook onder extreme omstandigheden: uitgebreide klimaatklasse S
Controle van de FI-veiligheidsschakelaar-activering
Digitale weergave
Volledige zelftest ingebouwd

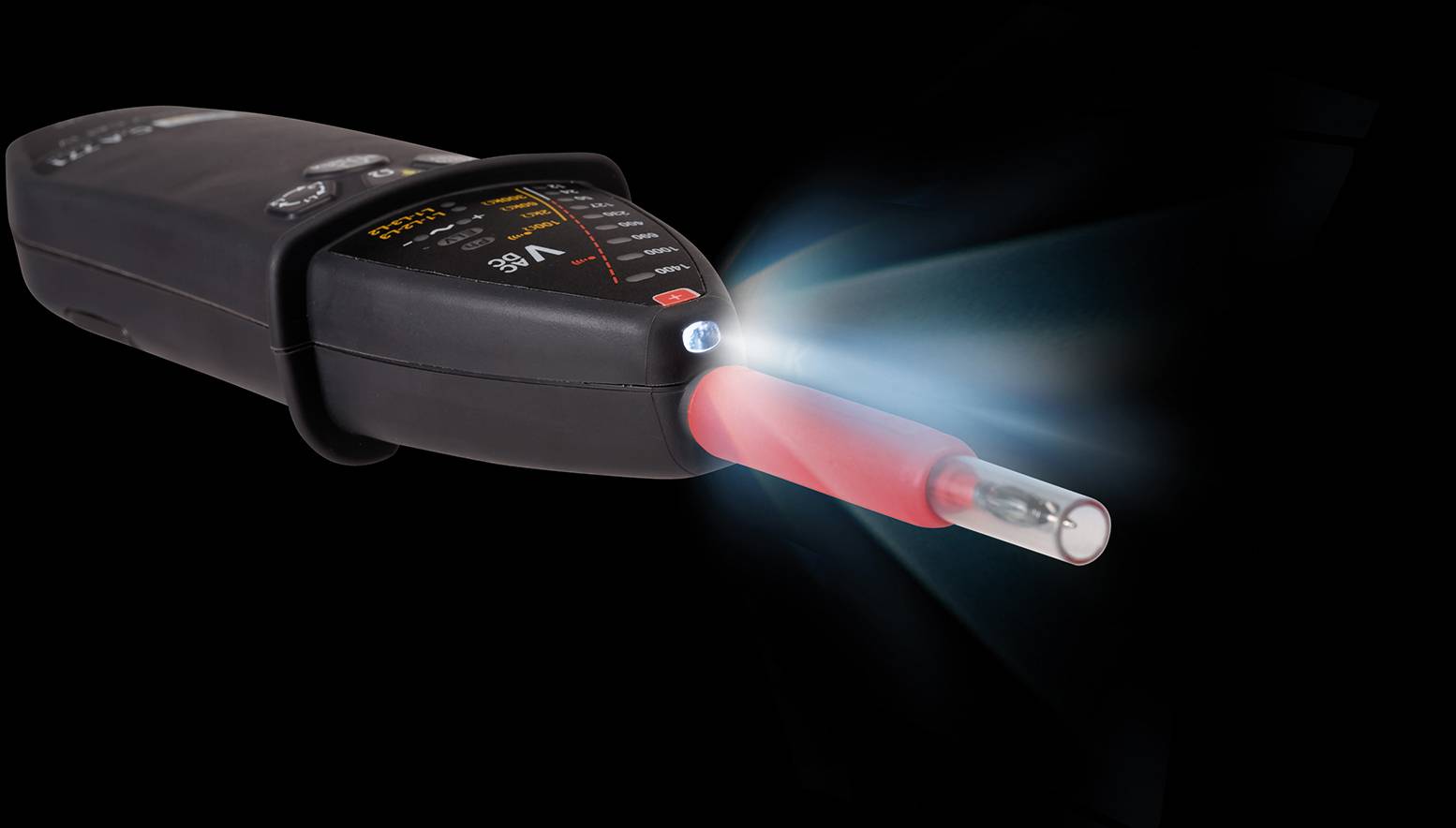

Ingebouwde lamp voor de verlichting van het meetpunt
Uitgebreide doorgangstest (R< 2 kΩ, 60 kΩ en 300 kΩ)
2-polige draaiveldrichtingcontrole volgens de "2-adermethode" tot 400 Hz, werkt ook op scheidingstransformatoren en bij noodstroomaggregaten
Akoestische doorgangstest

Omvang van de levering

Gebruiksaanwijzing in 5 talen
2x AA batterij (penlite) 1,5 V
1x set afneembare IP2X-testpennen Ø 4 mm
Riem met klittenbandsluiting.
