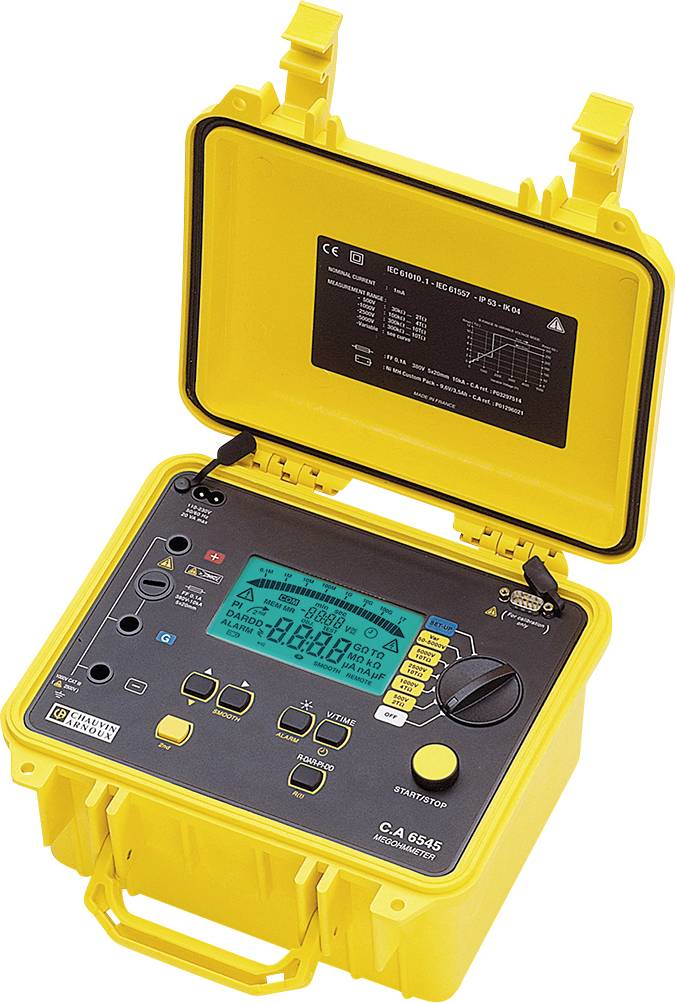

Chauvin Arnoux C.A 6545 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 3.197,52 / Stuk)
€ 3.197,52
excl. btw
& Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
C.A 6545 isolatiemeter 5 kV
- Robuuste isolatiemeter voor veeleisende toepassingen voor het meten van zeer hoge isolatieweerstanden tot 10 TΩ met testspanningen tot 5 kV
- Groot, verlicht LCD-display met digitale weergave en analoog staafdiagram
- Automatische berekening van de isolatiekwaliteitsparameters (DAR, PI, DD)
- Met 4 vaste en één instelbare testspanning van 40 V tot 5100 V
- Instelbare testduur voor een betere beoordeling van isolatie bij langer aanwezige testspanningen
- Curvetekening R(T): automatische opslag van meetwaarden bij controles met geprogrammeerde duur
- Smooth-functie: glad maken van instabiele meetresultaten voor betere afleesbaarheid en evaluatie
Technische specificaties
- Instelbare testspanning: 40 V tot 5100 V in stappen van 10 V resp. 100 V
- Soortnaam
Isolatiemeter
- Testspanning
500 V
1000 V
2500 V
5000 V
- Meetfunctie
Isolatieweerstand
Fabrieksstandaard (zonder certificaat)
- Meetbereik weerstand
10 kΩ - 10 TΩ
IP53
- Voedingsspanning
85-256 V/50 - 60 Hz
- Afm.
(l x b x h) 25 x 18 x 27 cm
- Gewicht
4.3 kg
- Weergave
Digitaal (LCD)
- Isolatieweerstand (max.)
10 TΩ
- Meetcategorie
CAT III 1000 V
- Breedte
18 cm
- Hoogte
27 cm
25 cm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2621432 Chauvin Arnoux C.A 6545 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2621432 Chauvin Arnoux C.A 6545 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Omschrijving
Beschrijving
Digitale isolatiemeter voor 5000 V
Zijn robuuste behuizing is geschikt voor de bouwplaats en de C.A 6545 is daarom het optimale instrument voor de kwalitatieve en kwantitatieve controle van isolatie. Tegelijkertijd met de isolatieweerstand geeft de tester ook spanningen, capaciteiten en reststromen aan.
Technische gegevens en functies:
Groot meetbereik: 10 kΩ tot 10 TΩ
Vier vooraf ingestelde testspanningen: 500, 1000, 2500 en 5000 V
Testspanning van 40 V tot 5100 V in stappen van 10 V of 100 V programmeerbaar
Groot formaat, verlicht LCD-display voor cijferwaarden en staafdiagram
Kwalitatieve isolatietest met automatische berekening van de parameters DAR, PI, DD en registratie van de curve R(t)
Talrijke functies: programmeerbare testduur, begrenzing van de testspanning tot ongevaarlijke waarden, smooth, programmeerbare alarmen, enz.
Voeding: NiMH-accu's voor ca. een maand gebruiksduur bij 10 DAR- en 5 PI-metingen per dag
Installatieklasse: IEC 61010-1 CAT III 1000 V of CAT I 2500 V en IEC 61557
Afmetingen: 270 x 250 x 180 mm; gewicht: 4,3 kg
Digitale isolatiemeter voor 5000 V
Zijn robuuste behuizing is geschikt voor de bouwplaats en de C.A 6545 is daarom het optimale instrument voor de kwalitatieve en kwantitatieve controle van isolatie. Tegelijkertijd met de isolatieweerstand geeft de tester ook spanningen, capaciteiten en reststromen aan.
Technische gegevens en functies:
Groot meetbereik: 10 kΩ tot 10 TΩ
Vier vooraf ingestelde testspanningen: 500, 1000, 2500 en 5000 V
Testspanning van 40 V tot 5100 V in stappen van 10 V of 100 V programmeerbaar
Groot formaat, verlicht LCD-display voor cijferwaarden en staafdiagram
Kwalitatieve isolatietest met automatische berekening van de parameters DAR, PI, DD en registratie van de curve R(t)
Talrijke functies: programmeerbare testduur, begrenzing van de testspanning tot ongevaarlijke waarden, smooth, programmeerbare alarmen, enz.
Voeding: NiMH-accu's voor ca. een maand gebruiksduur bij 10 DAR- en 5 PI-metingen per dag
Installatieklasse: IEC 61010-1 CAT III 1000 V of CAT I 2500 V en IEC 61557
Afmetingen: 270 x 250 x 180 mm; gewicht: 4,3 kg
Omvang van de levering
- 1x transporttas
- 2 veiligheidshoogspanningskabels met HS-stekker en HS-krokodilklem (rood/blauw
- 3 m)
- 1 beveiligde hoogspanningskabel met HS-stekker met terugcontact en HS-krokodilklem (zwart
- 3 m)
- 1 beveiligde hoogspanningskabel met HS-stekker en HS-stekker met terugcontact (blauw
- 35 cm)
- 1x netsnoer 1,8 m
- 8 vereenvoudigde gebruiksaanwijzingen
- 1 USB-stick met gebruiksaanwijzingen.
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
