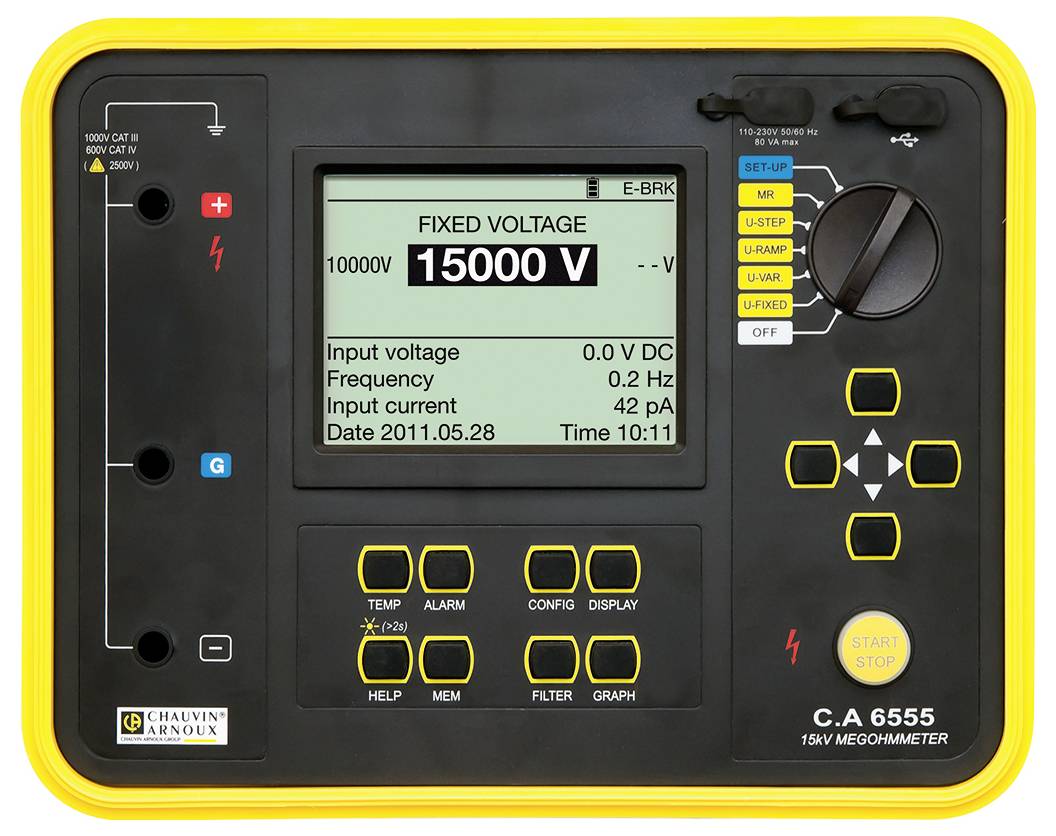

Chauvin Arnoux C.A 6555 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 7.007,44 / Stuk)
€ 7.007,44
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
C.A 6555 isolatiemeter 15 kV
- Isolatiemeter met testspanningen tot 15 kV voor isolatietests tot 30 TΩ bij optimale veiligheid en exactheid
- Met 5 vaste en instelbare testspanning van 40 V tot 15 kV en trapspanningen of hellingspanningen
- Verschillende testprocedures voor de beoordeling van isolatie door niet-destructieve tests en voor onderzoek naar veroudering van isolatiemateriaal
- Automatische berekening van de isolatiekwaliteitsparameters (DAR, PI, DD)
- Snel overzicht van de isolatiekwaliteit: grafische weergave van het verloop van de isolatieweerstand en de testspanning
- Geïntegreerd meetwaardegeheugen en USB-interface voor DataView-software voor gedetailleerde evaluaties en rapporten
Technische specificaties
- Variabele testspanningen:
- 40 V - 10.000 V
- 3 spanningen vooraf instelbaar
- Instelstappen voor spanningsniveaus:
- Variabel: 40 - 10 kV, stappen: 40 V - 1 kV: 10 V
- 1 kV - 10 kV: 100 V
- Hellingsspanning:
- 3 voorinstellingen voor beginspanning, eindspanning, testduur
- Instelbereik voor hellingspanning:
- 40 - 1100 V / 500 - 10.000 V
- Trapspanning: tot 10 stappen vooraf instelbaar (spanningswaarde en duur elke stap)
- Soortnaam
Isolatiemeter
- Testspanning
500 V
1000 V
2500 V
5000 V
10000 V
15000 V
- Meetfunctie
Isolatieweerstand
Fabrieksstandaard (zonder certificaat)
- Meetbereik weerstand
10 kΩ - 25 TΩ
- Interfaces
USB
IP54
- Voedingsspanning
90-360 V/50 - 60 Hz
- Afm.
(l x b x h) 33 x 17.4 x 40.6 cm
- Gewicht
6 kg
- Weergave
Digitaal (LCD)
- Isolatieweerstand (max.)
30 TΩ
- Meetbereik spanning (max.)
2500 V/AC
4000 V/DC
- Meetcategorie
CAT IV 1000 V
- Breedte
17.4 cm
- Hoogte
40.6 cm
33 cm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2621437 Chauvin Arnoux C.A 6555 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2621437 Chauvin Arnoux C.A 6555 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 15000 V 30 TΩ
Omschrijving
Beschrijving
Isolatiemeter tot 15.000 V
De isolatietester C.A 6555 is in zijn voor de bouwplaats geschikte behuizing geschikt voor isolatietests van apparaten in de productie, bij ingebruikname op locatie, bij cyclische controles of bij de heringebruikname van installaties.
Het apparaat is vooral bedoeld voor elektriciteitsbedrijven, installatiefabrikanten, installateurs, onderhoudsbedrijven, onderzoekcentra en infrastructuurbedrijven.
De C.A 6555 voldoet aan IEEE 43. Deze norm vereist dat isolatietests op draaiende apparatuur die werkt op 12 kV of hoger, uitgevoerd moeten worden met testspanningen tussen 5 en 10 kV.
Technische gegevens en functies:
Meetbereik: 10 kΩ tot 25 TΩ
Vooraf ingestelde en instelbare testspanning: 40 V tot 15 kV
Maximale laadstroom: 5 mA
Groot, verlicht LCD-display met digitale weergave, staafdiagram en curve R(t)+u(t), i(t), i(u)
Automatische berekening van: DAR / PI / DD / DR (ppm/V)
Meerdere testprocedures: trapvormige, hellingvormige testspanning, "burning"-test, "early break"-test of test met "I-limit"
Filter voor het stabiliseren van de meetresultaten
Omrekening van R naar een referentietemperatuur
Geheugen voor 80.000 meetwaarden en real-time klok
Optisch geïsoleerde USB-aansluiting voor gegevensoverdracht naar computer en protocolsoftware DataView
Voeding: NiMH-accu met externe oplader
Voldoet aan IEC 61557 -1 -2
Installatiecategorie: IEC 61010 1000 V CAT IV
Afmetingen: 406 x 330 x 174 mm; gewicht: 6 kg
Isolatiemeter tot 15.000 V
De isolatietester C.A 6555 is in zijn voor de bouwplaats geschikte behuizing geschikt voor isolatietests van apparaten in de productie, bij ingebruikname op locatie, bij cyclische controles of bij de heringebruikname van installaties.
Het apparaat is vooral bedoeld voor elektriciteitsbedrijven, installatiefabrikanten, installateurs, onderhoudsbedrijven, onderzoekcentra en infrastructuurbedrijven.
De C.A 6555 voldoet aan IEEE 43. Deze norm vereist dat isolatietests op draaiende apparatuur die werkt op 12 kV of hoger, uitgevoerd moeten worden met testspanningen tussen 5 en 10 kV.
Technische gegevens en functies:
Meetbereik: 10 kΩ tot 25 TΩ
Vooraf ingestelde en instelbare testspanning: 40 V tot 15 kV
Maximale laadstroom: 5 mA
Groot, verlicht LCD-display met digitale weergave, staafdiagram en curve R(t)+u(t), i(t), i(u)
Automatische berekening van: DAR / PI / DD / DR (ppm/V)
Meerdere testprocedures: trapvormige, hellingvormige testspanning, "burning"-test, "early break"-test of test met "I-limit"
Filter voor het stabiliseren van de meetresultaten
Omrekening van R naar een referentietemperatuur
Geheugen voor 80.000 meetwaarden en real-time klok
Optisch geïsoleerde USB-aansluiting voor gegevensoverdracht naar computer en protocolsoftware DataView
Voeding: NiMH-accu met externe oplader
Voldoet aan IEC 61557 -1 -2
Installatiecategorie: IEC 61010 1000 V CAT IV
Afmetingen: 406 x 330 x 174 mm; gewicht: 6 kg
Omvang van de levering
- 1x transporttas
- 2 veiligheidshoogspanningskabels met HS-stekker en HS-krokodilklem (rood/blauw
- 3 m)
- 1 beveiligde hoogspanningskabel met HS-stekker met terugcontact en HS-krokodilklem (zwart
- 3 m)
- 1 beveiligde hoogspanningskabel met HS-stekker en HS-stekker met terugcontact (blauw
- 0,5 m)
- 1x netsnoer 2 m
- 1 optische USB-kabel
- 1 USB-stick met gebruiksaanwijzingen en software DataView.
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
