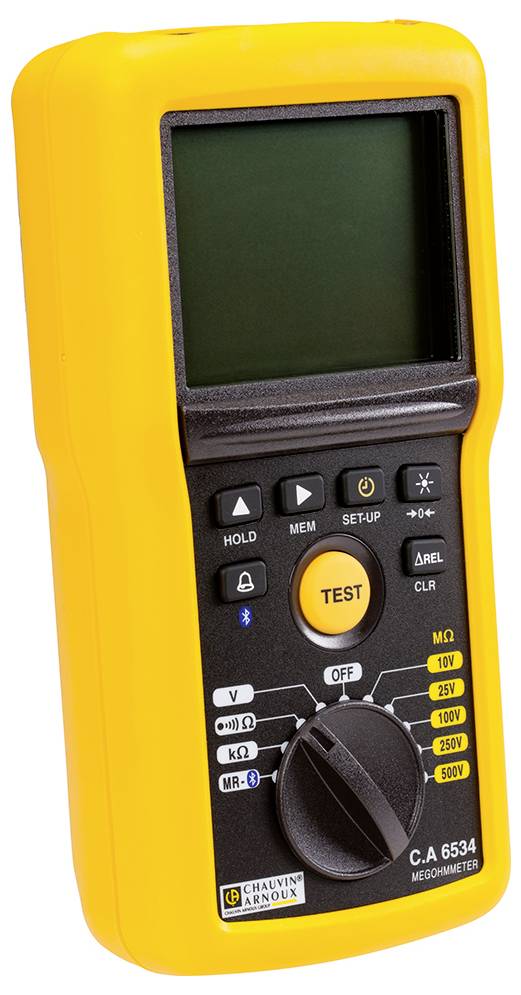

Chauvin Arnoux C.A 6534 Isolatiemeter 10 V, 25 V, 100 V, 250 V, 500 V 50 GΩ

Ergonomie:
Door de compacte en lichte constructie zijn de isolatietesters C.A 652x & C.A 653x eenvoudig te gebruiken en bieden ze de gebruiker een hoog bedieningscomfort:
- De behuizing voldoet aan de meetcategorie 600 V CAT IV en heeft de beschermingsklasse IP54/IK04. Hij ligt goed in de hand, biedt optimale veiligheid en de TEST-knop is gemakkelijk te bedienen, ook met geïsoleerde veiligheidshandschoenen.
- Met de magnetische klapsteun kan het apparaat eenvoudig op stalen oppervlakken worden bevestigd, zodat de gebruiker voor de meting beide handen vrij heeft en het resultaat gemakkelijk kan aflezen.

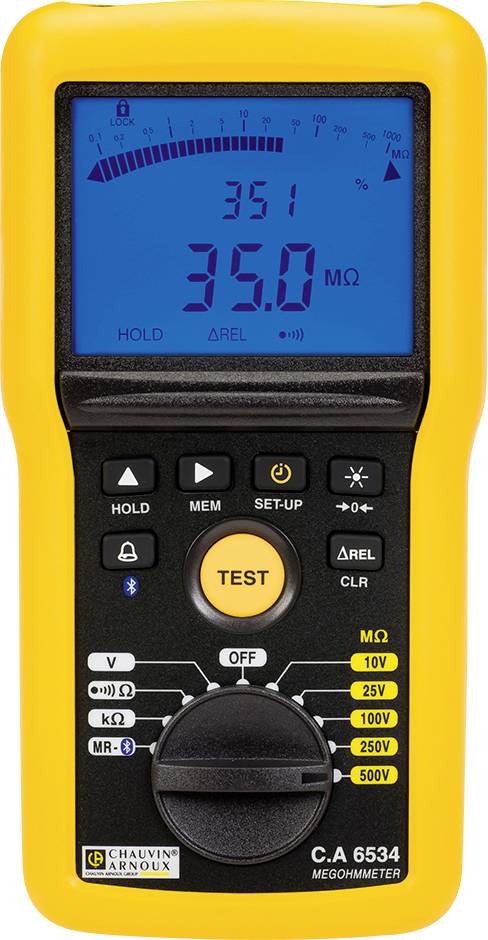

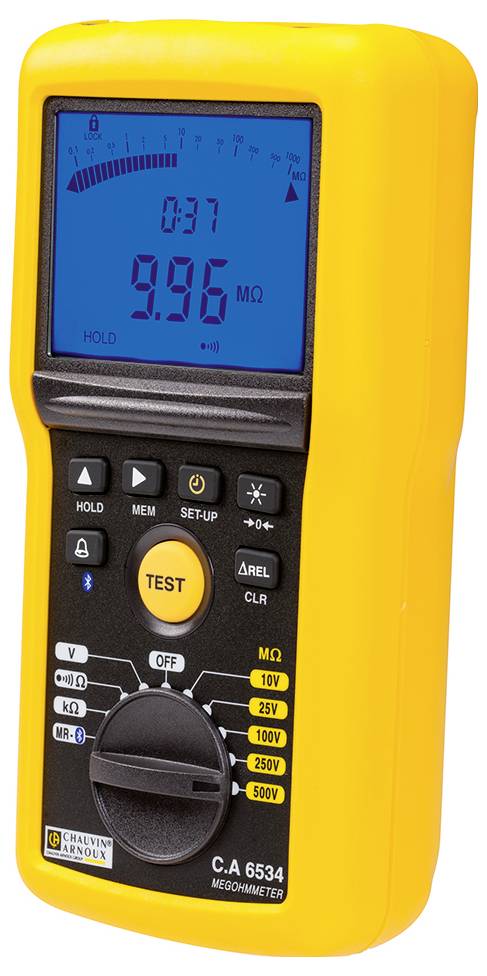

- Het grote verlichte dubbele digitale display en de logaritmische staafgrafiek tonen de gebruiker niet alleen de meetwaarde, maar op een tweede display ook de werkelijke testspanning, de teststroom en de timer voor de testduur.
- De sonde voor afstandsbediening beschikt over een lamp om de meetplek te verlichten en zo het werken in donkere omgevingen mogelijk te maken.

Isolatietest:
De nieuwe serie biedt een grote keuze aan testspanningen voor de isolatietest van 10 V tot 1 kV. De meetomvang voor isolatieweerstanden reikt tot 200 GΩ en voldoet daarmee aan de IEC-norm 61557, die slechts 2 GΩ vereist.
Naast de handmatige test zijn er nog andere testprocedures voorzien, zoals de vergrendelde test (Lock) of met een vooraf ingestelde testduur (Timer), en de bepaling van de PI- en DAR-waarden voor de beoordeling van de isolatiekwaliteit.

Doorgangstest:
De doorgangstest vindt plaats volgens IEC-norm 61557 met een teststroom van 200 mA, maar kan bij sommige modellen ook met slechts 20 mA worden uitgevoerd, waardoor de batterijen bij frequenter gebruik langer meegaan. De doorgangstest beschikt over een actieve veiligheidsschakeling, die aanwezige spanningen herkent en de functie uitschakelt, zodat er geen smeltzekeringen nodig zijn.

Aanpasbare metingen:
Bij de meeste modellen uit de serie C.A 652X & C.A 653x kan de gebruiker voor elke test kiezen tussen twee vaste alarmdrempels en een instelbare alarmdrempel.
Met de praktische ΔREL-functie kan de gebruiker de afwijking ten opzichte van een eerder opgeslagen referentiewaarde laten weergeven. Het verschil wordt zowel in de getalwaarde als in procenten van de referentiewaarde weergegeven.

Overige functies:
De apparaten werken ook als digitale multimeter met de meting van spanningen tot 700 V, frequenties tot 800 Hz, weerstanden tot 999 kΩ en capaciteiten tot 10 μF.

Gemakkelijke analyse:
De analyse van de meetresultaten wordt vergemakkelijkt door 300 geheugenplaatsen in het apparaat zelf. De modellen met Bluetooth connectiviteit beschikken over 1300 geheugenplaatsen. De software Megohmmeter Transfer (MEG) is standaard meegeleverd bij alle koppelbare modellen en maakt het mogelijk de test te starten vanaf de PC, de meetresultaten in real time grafisch weer te geven en de gegevens over te dragen naar de PC. Daar kunnen dan de resultaten per type test worden weergegeven.
Met de analysesoftware DataView (optioneel) kunnen individuele testrapporten worden gemaakt, met vermelding van het testveld en de gebruiker.
