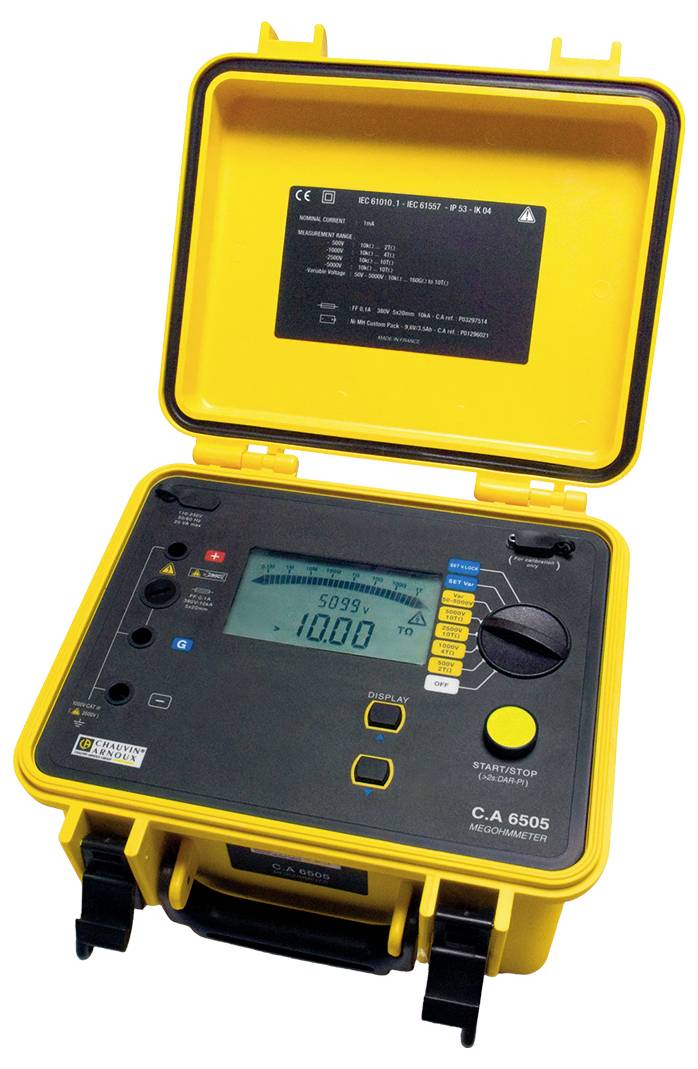

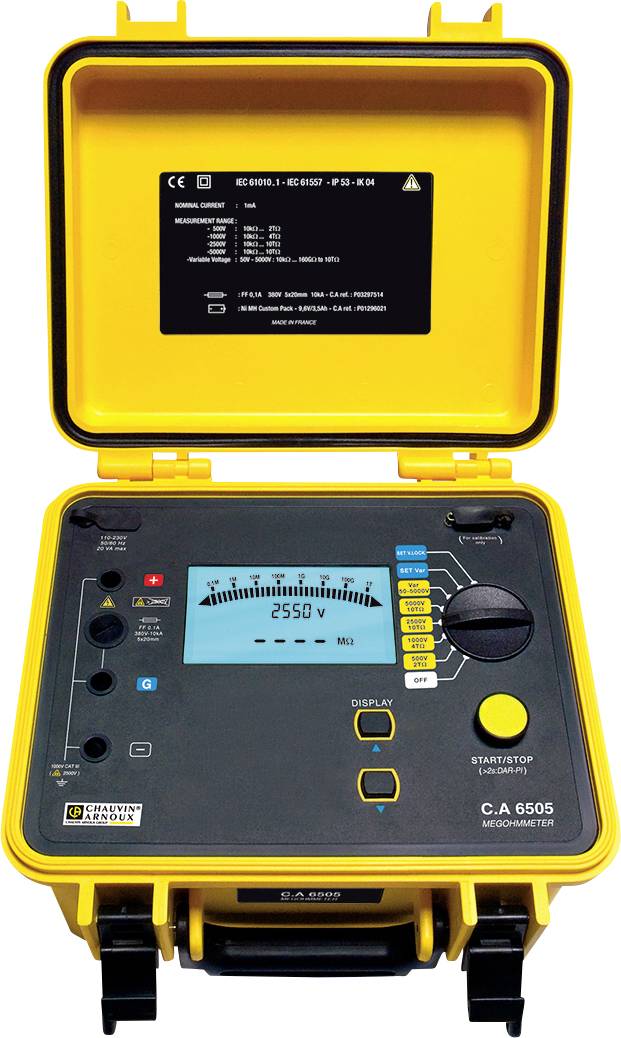

Chauvin Arnoux C.A 6505 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 2.916,53 / Stuk)
€ 2.916,53
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
C.A 6505 isolatiemeter 5 kV
- Robuuste isolatiemeter voor veeleisende toepassingen voor het meten van zeer hoge isolatieweerstanden tot 10 TΩ met testspanningen tot 5 kV
- Groot, verlicht LCD-display met digitale weergave en analoog staafdiagram
- Automatische berekening van de isolatiekwaliteitsparameters (DAR, PI)
- Met 4 vaste en één instelbare testspanning van 40 V tot 5100 V
- Instelbare testduur voor een betere beoordeling van isolatie bij langer aanwezige testspanningen
Technische specificaties
- Instelbare testspanning: 40 V tot 5100 V in stappen van 10 V resp. 100 V
- Soortnaam
Isolatiemeter
- Testspanning
500 V
1000 V
2500 V
5000 V
- Meetfunctie
Isolatieweerstand
Fabrieksstandaard (zonder certificaat)
- Meetbereik weerstand
10 kΩ - 10 TΩ
IP53
- Voedingsspanning
85-256 V/50 - 60 Hz
- Afm.
(l x b x h) 25 x 18 x 27 cm
- Gewicht
4.3 kg
- Weergave
Digitaal (LCD)
- Isolatieweerstand (max.)
10 TΩ
- Meetcategorie
CAT III 1000 V
- Breedte
18 cm
- Hoogte
27 cm
25 cm
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2621435 Chauvin Arnoux C.A 6505 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2621435 Chauvin Arnoux C.A 6505 Isolatiemeter 500 V, 1000 V, 2500 V, 5000 V 10 TΩ
Omschrijving
Beschrijving
Met de Megohmmeter C.A 6505 voor 5 kV kunnen op eenvoudige wijze metingen voor de besturing en het onderhoud van industriële installaties worden uitgevoerd.
De C.A 6505 wordt in een robuuste voor de bouwplaats geschikte behuizing geleverd en maakt zeer nauwkeurige, vakkundige isolatiemetingen mogelijk.
Na het aansluiten zijn direct metingen van de spanning, frequentie, capaciteit en stroomsterkte van de installaties of testobjecten mogelijk.
Technische gegevens en functies:
Testspanning: vooraf ingesteld 500/1000/2500/5000 V DC of variabel 40 V tot 5100 V DC
Meetbereik 10 kΩ tot 10 TΩ
Programmeerbare meetduur
Berekening van de DAR- en PI-waarden voor de isolatiekwaliteit
Meting van spanning, capaciteit en foutstroom
LCD-scherm met staafdiagram
Stroomvoorziening NiMH accu
Voldoet aan IEC 61557
Beschermingsklasse: IP53
Installatiecategorie: IEC 61010 1000 V CAT III
Afmetingen: 270 x 250 x 180 mm; gewicht: 4,3 kg
Met de Megohmmeter C.A 6505 voor 5 kV kunnen op eenvoudige wijze metingen voor de besturing en het onderhoud van industriële installaties worden uitgevoerd.
De C.A 6505 wordt in een robuuste voor de bouwplaats geschikte behuizing geleverd en maakt zeer nauwkeurige, vakkundige isolatiemetingen mogelijk.
Na het aansluiten zijn direct metingen van de spanning, frequentie, capaciteit en stroomsterkte van de installaties of testobjecten mogelijk.
Technische gegevens en functies:
Testspanning: vooraf ingesteld 500/1000/2500/5000 V DC of variabel 40 V tot 5100 V DC
Meetbereik 10 kΩ tot 10 TΩ
Programmeerbare meetduur
Berekening van de DAR- en PI-waarden voor de isolatiekwaliteit
Meting van spanning, capaciteit en foutstroom
LCD-scherm met staafdiagram
Stroomvoorziening NiMH accu
Voldoet aan IEC 61557
Beschermingsklasse: IP53
Installatiecategorie: IEC 61010 1000 V CAT III
Afmetingen: 270 x 250 x 180 mm; gewicht: 4,3 kg
Omvang van de levering
- 1x transporttas
- 2 veiligheidshoogspanningskabels met HS-stekker en HS-krokodilklem (rood/blauw
- 3 m)
- 1 beveiligde hoogspanningskabel met HS-stekker met terugcontact en HS-krokodilklem (zwart
- 3 m)
- 1 beveiligde hoogspanningskabel met HS-stekker en HS-stekker met terugcontact (blauw
- 35 cm)
- 1x netsnoer 1,8 m
- 1 USB-stick met gebruiksaanwijzingen.
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
