Arduino ABX00041 Accessory Nano Motor Carrier Nano Atmel SAMD21
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 72,72 / Stuk)
€ 72,72
excl. btw
& Inclusief 14 dagen retourrecht
Technische specificaties
- Microcontroller: ATSAMD11 ( Arm Cortex-M0+ @48 Mhz)
- Motordriver(X4): MP6522
- Max. ingangsspanning (Power terminals): 4 V (1S Li-ion-accu)
- Max. uitgangsstroom per motoraandrijving: 500 mA
- Uitgangsspanning motordriver: 12 V
- Overtemperatuurbeveiliging (voor gelijkstroommotoraandrijvingen): ja
- Batterijlading: ja
- Max. laadstroom van de accu: 500 mA (configureerbaar)
- Stroomaansluitingen (aansluitingen): XT-30 en 2POS-klemmenstrook
- Servo-connector: 4 klemmen
- Encoderingangen: 2 aansluitingen
- DC Motor control: 4 aansluitingen
- 3 V digital/analoge sensoren ingang/uitgang: 4 aansluitingen
- IMU: BNO055 9-assige ACC/gyr/mag
- Ontwikkelkit serie
Nano
- Soortnaam
Accessory
- Embedded microcontroller serie
Atmel SAMD21
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2473306 Arduino ABX00041 Accessory Nano Motor Carrier Nano Atmel SAMD21
Omschrijving

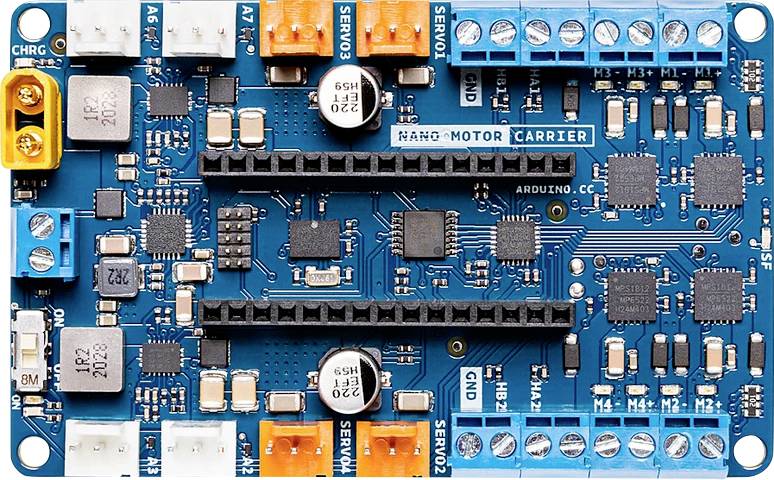

De Nano motor carrier is de perfecte add-on voor het Nano 33 IoT-board, omdat het de functionaliteit ervan uitbreidt en het van stroom voorziet.
De Nano motor carrier is ontwikkeld om de motorbesturing te vereenvoudigen. Hij zorgt voor de elektronica die nodig is voor de besturing van de motoren, zodat de leerlingen zich kunnen concentreren op de prototyping en de ontwikkeling van hun projecten. Via een aantal 3-polige male connectoren kunnen ook andere actuatoren en sensoren worden aangesloten. Het board beschikt over een 9-assige versnellingsmeter, een gyroscoop en een magneetveldmeter op de printplaat. Deze bevat een batterijlader voor eencellige Li-ion-accu's en 2 aansluitingen voor kwadraat-encoders.
Om de drager te gebruiken, sluit u deze gewoon aan op een Nano 33-board en verbindt u de motoren die u voor uw project nodig heeft. Zodra deze is aangesloten, sluit u de USB-kabel aan op de Nano 33 IoT. Download de Arduino motor carrier-library uit de bibliotheekmanager en u kunt meteen met behulp van de motordrivers beginnen met het programmeren en besturen van uw motoren.
Als u met motoren werkt, hebt u een externe stroombron nodig om de motoraandrijvingen te voeden en de motoren te gebruiken. U kunt dit doen door een 1-cel Li-ion-batterij op de batterijaansluiting aan te sluiten met een externe stroombron.
De Nano motor carrier is ontwikkeld om de motorbesturing te vereenvoudigen. Hij zorgt voor de elektronica die nodig is voor de besturing van de motoren, zodat de leerlingen zich kunnen concentreren op de prototyping en de ontwikkeling van hun projecten. Via een aantal 3-polige male connectoren kunnen ook andere actuatoren en sensoren worden aangesloten. Het board beschikt over een 9-assige versnellingsmeter, een gyroscoop en een magneetveldmeter op de printplaat. Deze bevat een batterijlader voor eencellige Li-ion-accu's en 2 aansluitingen voor kwadraat-encoders.
Om de drager te gebruiken, sluit u deze gewoon aan op een Nano 33-board en verbindt u de motoren die u voor uw project nodig heeft. Zodra deze is aangesloten, sluit u de USB-kabel aan op de Nano 33 IoT. Download de Arduino motor carrier-library uit de bibliotheekmanager en u kunt meteen met behulp van de motordrivers beginnen met het programmeren en besturen van uw motoren.
Als u met motoren werkt, hebt u een externe stroombron nodig om de motoraandrijvingen te voeden en de motoren te gebruiken. U kunt dit doen door een 1-cel Li-ion-batterij op de batterijaansluiting aan te sluiten met een externe stroombron.
