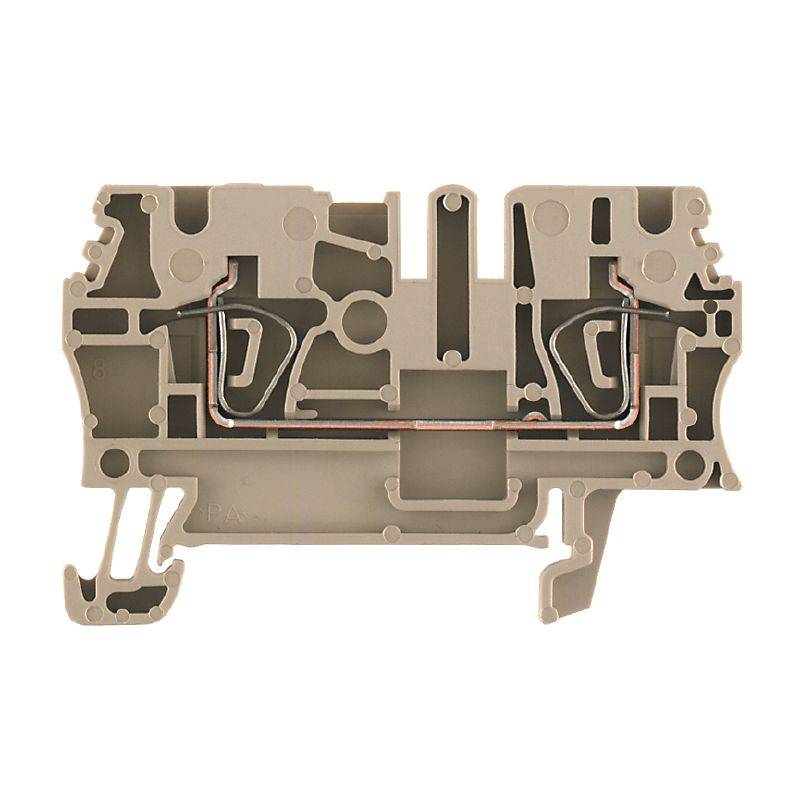

ZDU 2.5 veerdoorvoerconnector beige
Soortnaam
Doorgangsserieklem
Aansluiting
Spanveer
Doorsnede flexibel (max.)
4 mm²
Doorsnede massief (max.)
4 mm²
Inhoud
1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Technische specificaties
- Soortnaam
Doorgangsserieklem
- Bijzonderheden
Explosieveilig
- Aansluiting
Spanveer
- Doorsnede flexibel (min.)
0.5 mm²
- Doorsnede flexibel (max.)
4 mm²
- Doorsnede massief (min.)
0.5 mm²
- Doorsnede massief (max.)
4 mm²
- Klembreedte
5.1 mm
- Aantal rijen
1
- Kleur (specifiek)
Meerdere kleuren
- Fabrikantnr.
1608510000
- Inhoud
1 stuk(s)
- Industrieverpakking
Ja
- Type
ZDU 2.5
- Afm.
(l x b x h) 59.5 x 5.1 x 38.5 mm
- Breedte
5.1 mm
- Hoogte
38.5 mm
59.5 mm
- Gewicht
749.00
- Brandbaarheidsklasse
V0
- Isolatiemateriaal
Thermoplast
DIN rail (top hat rail) 35 mm
Beige
5.1
59.3 mm
38.5 mm
800 V
-50-120 °C
V0
TRUE
Spring clamp connection
1
2
FALSE
0.5-4 mm²
0.5-2.5 mm²
0.5-4 mm²
Thermoplastic
24 A
TRUE
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 801318203 ZDU 2.5 veerdoorvoerconnector beige
Omschrijving
Beschrijving:
Doorsteekklemmen maken een directe verbinding van twee draden in één lijn mogelijk, zonder aftakkingen. Ze kenmerken zich door een compact ontwerp en eenvoudige DIN-railmontage. Ze zijn ideaal voor eenvoudige, in-line verbindingen in schakelkasten en verdeelborden. Ze worden gebruikt in vele soorten elektrische en industriële installaties.
Specificaties:
Aansluitbare geleiderdoorsnede fijnaderig zonder kabeluiteinde: 4 mm²
Aansluitbare geleiderdoorsnede fijnaderig met kabeluiteinde: 2,5 mm²
Aansluitbare geleiderdoorsnede massief: 0,05 mm²
Aansluitbare geleiderdoorsnede meeraderig: 4 mm²
Nominale stroom In: 24 A
Nominale spanning: 800 V
Type elektrische aansluiting 1: Veerklemverbinding
Aantal niveaus: 1
Aantal klemposities per niveau: 2
Geschikt voor geleidermateriaal: Koper
Montagemethode: DIN-rail (hoedrail) 35 mm
Materiaal isolatielichaam: Thermoplast
Bedrijfstemperatuur: 120 °C
Breedte: 5,1 mm
Hoogte: 59,3 mm
Diepte: 38,5 mm
Explosiegeteste versie 'Ex e': Ja
Afsluitplaat vereist: Ja
Kleur: Beige
Intern verbonden trappen: Nee
Brandbaarheidsklasse van het isolatiemateriaal volgens UL94: V0
Doorsteekklemmen maken een directe verbinding van twee draden in één lijn mogelijk, zonder aftakkingen. Ze kenmerken zich door een compact ontwerp en eenvoudige DIN-railmontage. Ze zijn ideaal voor eenvoudige, in-line verbindingen in schakelkasten en verdeelborden. Ze worden gebruikt in vele soorten elektrische en industriële installaties.
Specificaties:
Aansluitbare geleiderdoorsnede fijnaderig zonder kabeluiteinde: 4 mm²
Aansluitbare geleiderdoorsnede fijnaderig met kabeluiteinde: 2,5 mm²
Aansluitbare geleiderdoorsnede massief: 0,05 mm²
Aansluitbare geleiderdoorsnede meeraderig: 4 mm²
Nominale stroom In: 24 A
Nominale spanning: 800 V
Type elektrische aansluiting 1: Veerklemverbinding
Aantal niveaus: 1
Aantal klemposities per niveau: 2
Geschikt voor geleidermateriaal: Koper
Montagemethode: DIN-rail (hoedrail) 35 mm
Materiaal isolatielichaam: Thermoplast
Bedrijfstemperatuur: 120 °C
Breedte: 5,1 mm
Hoogte: 59,3 mm
Diepte: 38,5 mm
Explosiegeteste versie 'Ex e': Ja
Afsluitplaat vereist: Ja
Kleur: Beige
Intern verbonden trappen: Nee
Brandbaarheidsklasse van het isolatiemateriaal volgens UL94: V0
Omvang van de levering
- 100 stuk(s)
