TinkerForge 41 Uitbreidingsmodule Geschikt voor TinkerForge 1 stuk(s)

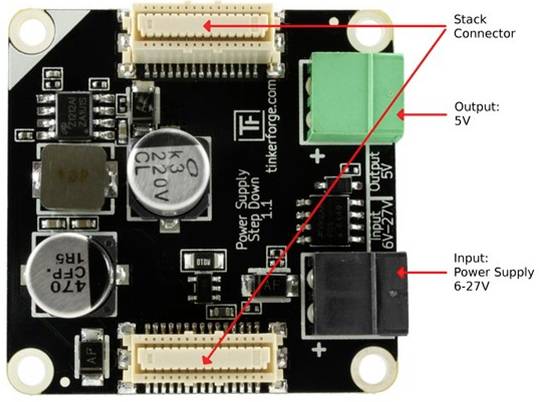

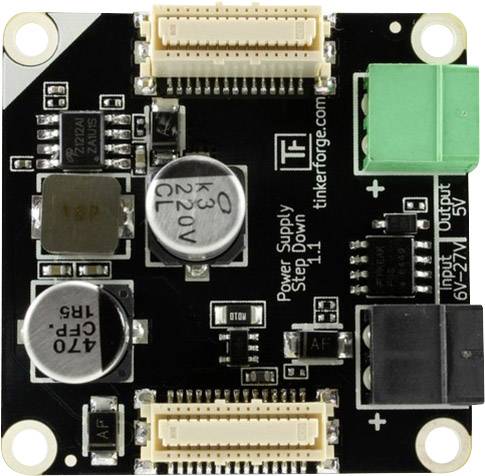

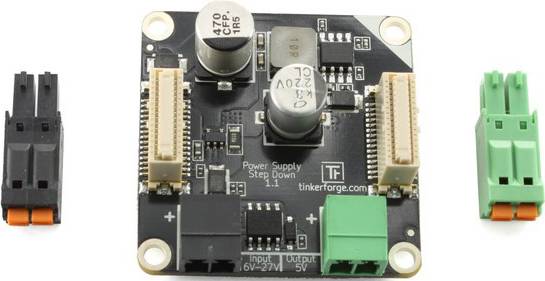

De step-down-voeding kan worden gebruikt om een stapels Bricks en Bricklets van stroom te voorzien. Deze is uitgerust met een efficiënte step-down-regelaar en wordt onder een stapel ingestoken. Van daaruit stelt de voeding de 5 V beschikbaar die Bricks en Bricklets nodig hebben. Daarnaast voert deze de externe voedingsspanning toe voor de stroomvoorziening van de stapel. Deze is niet absoluut noodzakelijk om afzonderlijke Bricks te gebruiken, maar is bedoeld voor het gebruik in stapels.

Er zijn verschillende toepassingen mogelijk. De step-down-voeding maakt het mogelijk om stapels via accu's van stroom te voorzien. Dergelijke stapels kunnen dan via bekabelde of draadloze Master Extensions communiceren. De step-down-voeding kan ook worden gebruikt om via de stapel DC-motoren, servo's of stappenmotoren van stroom te voorzien (via de stroomvoorziening van de stapel met maximaal 27 V DC) zonder een extra externe spanningsbron aan de overeenkomstige motordriver Brick te hoeven aansluiten. Als het stroomverbruik van grote stapels de 500mA overschrijdt die een normale USB-aansluiting kan leveren, dan kan de step-down-voeding bijspringen en de stroomvoorziening van de stapel overnemen.

Het mogelijke ingangsspanningsbereik reikt van 6 V tot 27 V DC. Een Master Brick kan het stroomverbruik en de spanning van de externe voeding meten. Stroomsterktes onder de 200 mA kunnen niet goed genoeg worden gemeten.

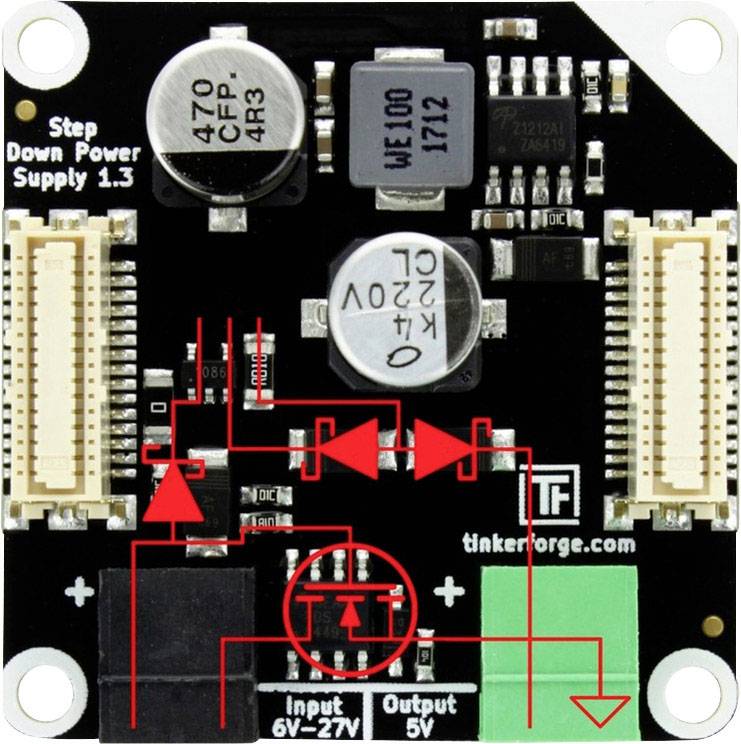

Sinds hardwareversie 1.3 heeft de Step-Down Power Supply een ompoolbeveiliging op beide stekkers en is hij ook beveiligd tegen onbedoeld verwisselen van de stekkers.
