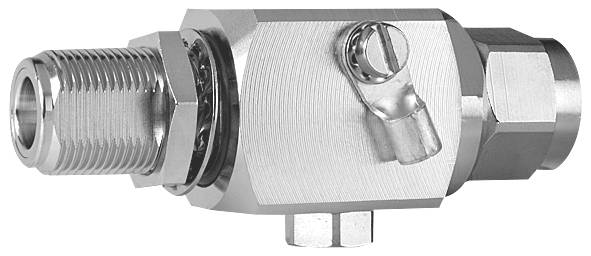

Telegärtner 100024285 100024285 N power splitter 1 stuk(s) Piece

Kenmerken:
2,7 GHz hoogvermogen-gasafvoerleiding (GDT G27): De werking van de gasafvoerleiding voorziet in het afvoeren van hoge stromen van de binnen- via de buitengeleider naar massa. Tussen de binnen- en buitengeleider bevindt zich de gasontlaadcartridge. Bij overschrijding van de aanspreekspanning steekt deze in en sluit de overspanning kort. Voordelen van deze serie zijn de zeer hoge lekstromen (tot 40 kA, 8/20 impuls), de in een spectrum van 75 - 600 V selecteerbare aanspreekspanningen en het tot 2,5 GHz frequentieonafhankelijk toepassingsgebied. De gasontlaadcartridge kan achteraf worden vervangen.
, 3,8 GHz krachtige gasontlaadkabel (GDT G38): Als uitbreiding van het gebruiksspectrum van onze krachtige gasontlaadkabel voor gebruik in 5G-toepassingen heeft Telegärtner een volledig herziene productfamilie ontwikkeld, die zeer goede terugstroomdempingswaarden bij hoge frequenties tot 3,8 GHz belooft. De werking van deze productcategorie is hetzelfde als die van de G27-afleider-familie. Ook hier kan tussen aanspreekspanningen van 75 tot 600 V worden gekozen en de gacartridge worden vervangen. De nieuwe ontwikkeling is bovendien een gelegenheid om de portfolio uit te breiden met nieuwe 4.3-10 en 2.2-5 soorten overspanningsafleiders.,
6 GHz compacte gasafleider (GDT G6): Deze serie werkt volgens hetzelfde werkingsprincipe als de krachtige gasafleider. Deze onderscheidt zich in wezen door het compactere model en het duidelijk uitgebreide frequentiebereik tot 6 GHz. Daarmee is bijv. ook het gebruik in het bereik van WiFi bij een overdrachtssnelheid van maximaal 5,8 GHz mogelijk. De maximale lekstromen zijn met 10 kA (8/20 impuls, eenmalig) resp. 5 kA (8/20 impuls, meerdere malen) iets lager dan bij het hoogvermogenstype en de aanspreekspanning is op 150-250 V vastgelegd. De overspanningsafleiders kunnen met behulp van een gatmontage worden bevestigd.,
lambda/4 kortsluittypen: Bij overspanningsafleiders van dit type wordt een directe, massieve kortsluiting tussen binnen- en buitengeleider geschakeld. Deze kortsluiting is qua lengte en vorm exact zo ontworpen, dat bepaalde frequenties na een totale reflectie weer in fase met de te verzenden signaalfrequentie zijn. Hiermee worden alle frequenties buiten het gedefinieerde frequentiebereik kortgesloten en afgeleid. De voordelen van deze serie zijn de zeer hoge lekstromen (> 100 kA, 8/20 impuls), de absolute onderhoudsvrijheid en de geschiktheid voor intermodulatiegevoelige toepassingen. Speciale uitvoeringen, die een overdracht van gelijkspanning voor de stroomvoorziening van antenneversterkers via de coax-leiding mogelijk maken, zijn ook beschikbaar.

Opmerkingen: BU-BU met gasontlading (verwisselbaar); incl. draadeind als bevestigingsset, inbouwtype
montage: B86
technische gegevens: 230 V; 2,5 GHz; IP67

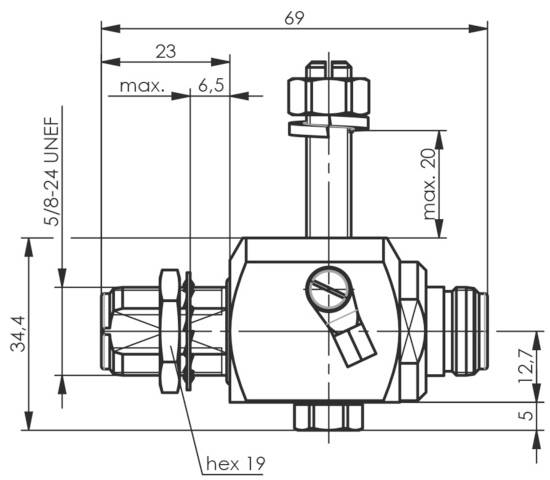

inbouwmaat: Z010
