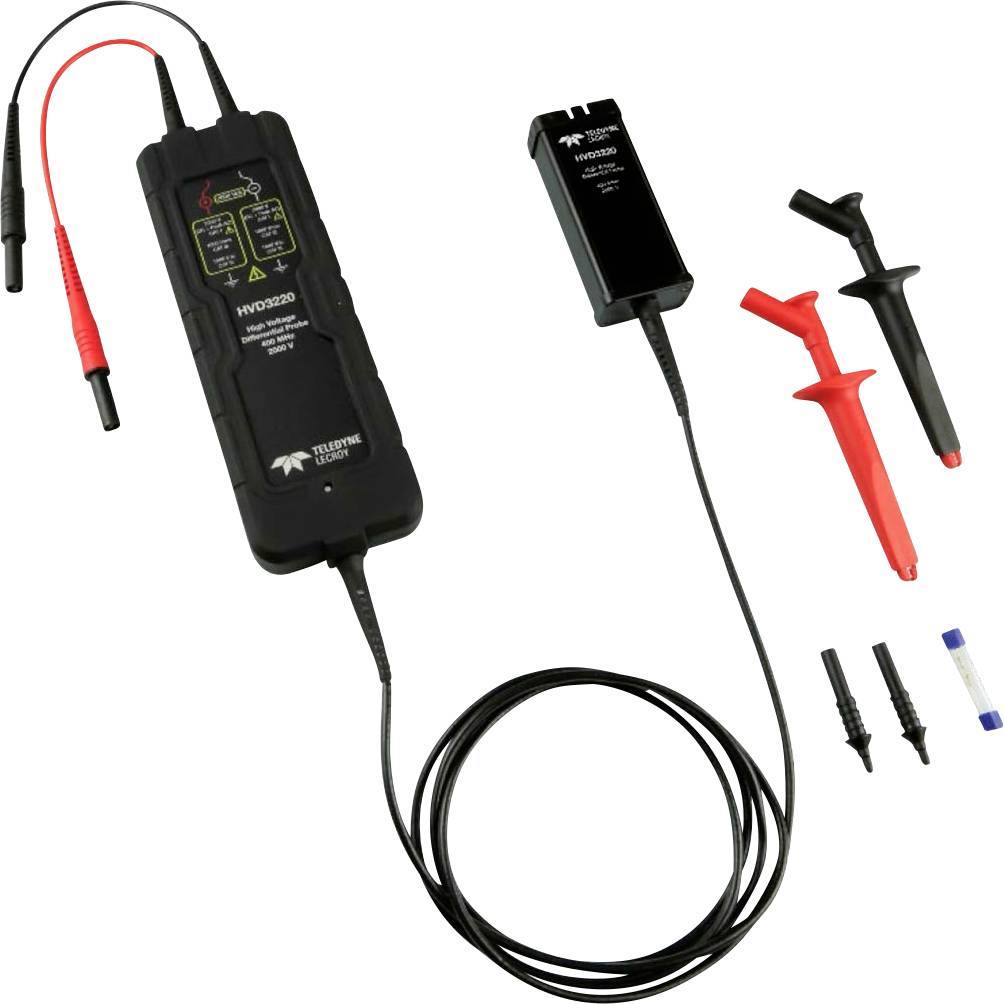

Teledyne LeCroy HVD3220 Stroomsonde 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Verkoop en verzending door Conrad Electronic
Aantal
Totaal (€ 8.078,51 / Stuk)
€ 8.078,51
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
400 MHz differentiële hoogspanningssonde (2 kV)
- Tot 0,35% versterkingsnauwkeurigheid
- Modellen met 2 kV CAT-veiligheidsbeoordeling
- Het grootste beschikbare differentiële spanningsbereik
- Hoge common-mode-onderdrukkingsverhouding (CMRR) over een breed frequentiebereik
Technische specificaties
- Bandbreedte (alleen sonde)
- 400 MHz
- Stijgtijd 10-90%
- 875 ps
- CMRR-testgrenzen, 23 °C. 80 dB @ DC 60 dB @ 1 MHz
- Differentieel spanningsbereik (500-voudige demping): 2000 V (DC + Peak AC) van 35 V/Div tot 500 V/Div, tot 1500 V offset
- Differentieel spanningsbereik (250-voudige demping): 1000 V (DC + Peak AC) van 14 V/Div tot 34,5 V/Div, tot 750 V offset
- Differentieel spanningsbereik (100-voudige demping): 400 V (DC + Peak AC) van 7 V/Div tot 13,8 V/Div, tot 300 V offset
- Differentieel spanningsbereik (50-voudige demping): 200 V (DC + Peak AC) van 500 V/Div tot 6,9 V/Div, tot 150 V offset
- Common-mode-spanning (of ingang ten opzichte van de massa): ± 2000 V (DC + Peak AC)
- Max. ingangsspanning ten opzichte van de aarde (ofwel ingang ten opzichte van de aarde): ± 2000 Vpk (nominaal, ofwel ingang ten opzichte van de massa)
- Soortnaam
Stroomsonde
- Geschikt voor merk
Teledyne LeCroy
- Meetcategorie
CAT III 1000 V
CAT III 1500 V
- Geschikt voor
Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000
- Type
HVD3220
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2361661 Teledyne LeCroy HVD3220 Stroomsonde 1 stuk(s)
Omschrijving
Hoge common-mode-onderdrukkingsverhouding
De CMRR voor de sondes is hoog voor bijzonder hoge frequenties en verbetert de meetcapaciteit in de luide omgevingen met een hoge common mode in de vermogenselektronica aanzienlijk. De hoge CMRR in combinatie met lage sonderuis en hoge offsetcapaciteit biedt in vergelijking met andere HV-differentieelsondes superieure meetmogelijkheden.Bijzonder nauwkeurige metingen
Sondes uit de serie HVD3220 bieden een versterkingsnauwkeurigheid van 1% en maken nauwkeurige spanningsmetingen mogelijk. De AutoZero-functie garandeert nog meer meetnauwkeurigheid doordat kleine offsetafwijkingen uit de meting kunnen worden gekalibreerd.Maximale toepassingsmogelijkheden
De HVD3000A-serie bestrijkt het volledige toepassingsspectrum, van schakelende 120/240V-voedingen tot elektrische apparaten uit de 600V- en 5kV-klasse. Elk model beschikt over de beste beschikbare versterkingsnauwkeurigheid, het grootste bereik op vlak van differentiële spanning en offsetspanning, en een superieure CMRR.1500 VDC CAT III-beoordeling
De HVD3220 ondersteunt metingen van fotovoltaïsche installaties (PV) met 1500 VDC conform de norm IEC/EN 61010-031:2015. Hij heeft een CAT III van 1500 VDC en een CAT I van 2000 V (DC + PeakAC).Volledige sonde-integratie
De ProBus-interface voorziet de sonde van stroom en zorgt voor de communicatie, zodat er geen aparte voeding of batterijen nodig zijn. De demping wordt automatisch geselecteerd op basis van de instelling van het versterkingsbereik van de oscilloscoop (V/Div).
De CMRR voor de sondes is hoog voor bijzonder hoge frequenties en verbetert de meetcapaciteit in de luide omgevingen met een hoge common mode in de vermogenselektronica aanzienlijk. De hoge CMRR in combinatie met lage sonderuis en hoge offsetcapaciteit biedt in vergelijking met andere HV-differentieelsondes superieure meetmogelijkheden.Bijzonder nauwkeurige metingen
Sondes uit de serie HVD3220 bieden een versterkingsnauwkeurigheid van 1% en maken nauwkeurige spanningsmetingen mogelijk. De AutoZero-functie garandeert nog meer meetnauwkeurigheid doordat kleine offsetafwijkingen uit de meting kunnen worden gekalibreerd.Maximale toepassingsmogelijkheden
De HVD3000A-serie bestrijkt het volledige toepassingsspectrum, van schakelende 120/240V-voedingen tot elektrische apparaten uit de 600V- en 5kV-klasse. Elk model beschikt over de beste beschikbare versterkingsnauwkeurigheid, het grootste bereik op vlak van differentiële spanning en offsetspanning, en een superieure CMRR.1500 VDC CAT III-beoordeling
De HVD3220 ondersteunt metingen van fotovoltaïsche installaties (PV) met 1500 VDC conform de norm IEC/EN 61010-031:2015. Hij heeft een CAT III van 1500 VDC en een CAT I van 2000 V (DC + PeakAC).Volledige sonde-integratie
De ProBus-interface voorziet de sonde van stroom en zorgt voor de communicatie, zodat er geen aparte voeding of batterijen nodig zijn. De demping wordt automatisch geselecteerd op basis van de instelling van het versterkingsbereik van de oscilloscoop (V/Div).
