Name: Tektronix RSA306B Spectrumanalyzer Fabrieksstandaard (zonder certificaat) 40 MHz
Brand: Tektronix
SKU: 1897679
Availability: BackOrder

Een in de hand gehouden, zwart draagbaar elektronisch apparaat met een etiket waarop 'Tektronix' staat.

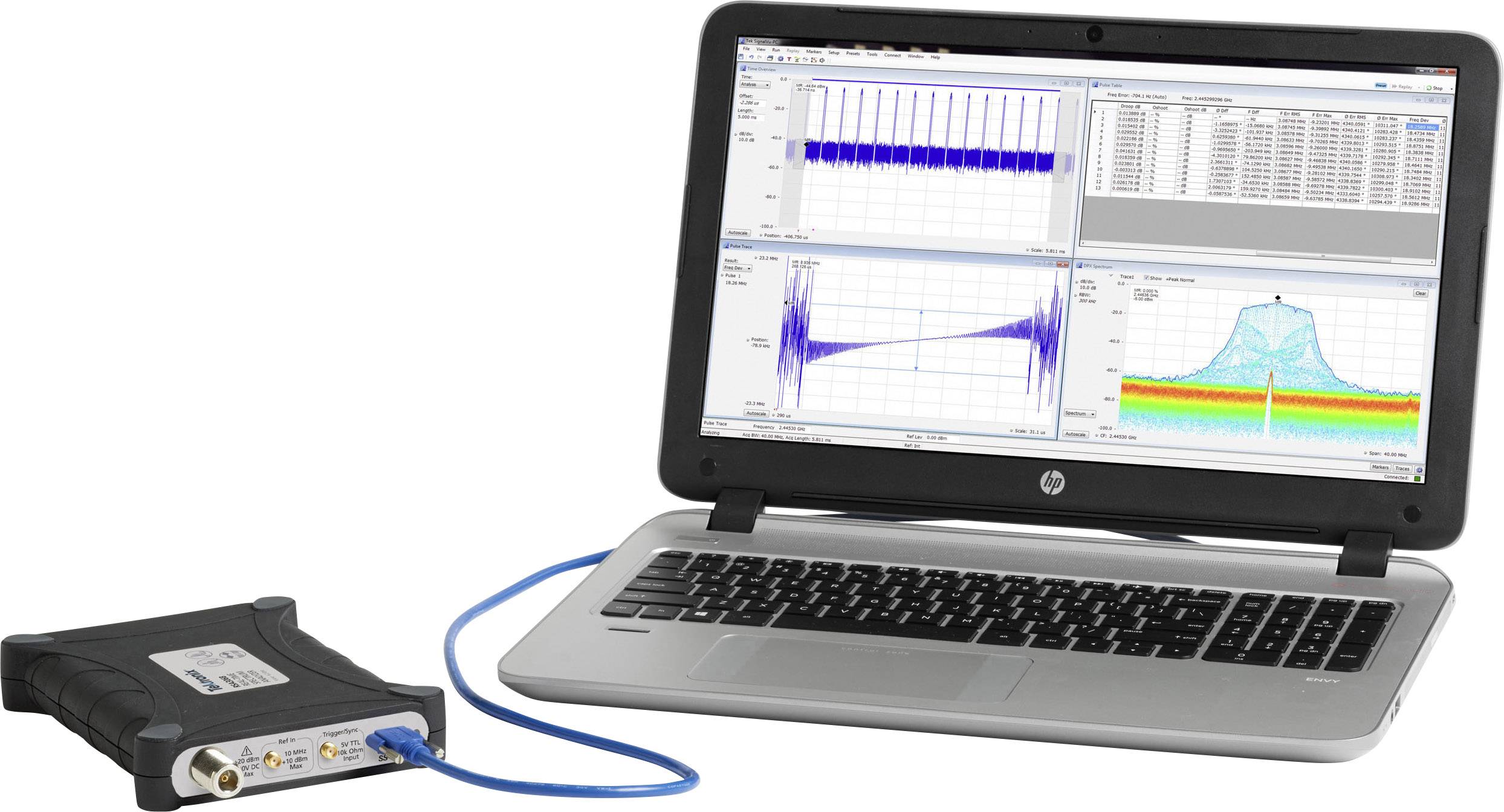

Laptop met software voor het analyseren van gegevens van een aangesloten meetapparaat. Vier diagrammen tonen verschillende gegevenspatronen.

1/2

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 7.037,19 / Stuk)

€ 7.037,19

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Spectrum-analyser RSA306B

Frequentiebereik van 9 kHz tot 6,2 GHz voor een breed scala aan analyse-eisen
Meetbereik van +20 dBm tot -160 dBm
Omgevings-, stoot- en trillingsspecificaties conform MILSTD-28800 Klasse 2 voor gebruik onder zware omstandigheden
Registratiebandbreedte van 40 MHz voor breedband-vectoranalyse van moderne standaarden
Minimale signaalduur van 100 μs met 100% registratiewaarschijnlijkheid

Technische specificaties

Impedantie: 50 Ω
Bedrijfstemperatuur: -10 tot +55 °C
Frequentiebereik: 9 kHz - 6.2 GHz
Frequentiestabiliteit: ± 20 ppm.

Soortnaam: Spectrumanalyzer

Bandbreedte: 40 MHz

: Fabrieksstandaard (zonder certificaat)

Gewicht: 750 g

Documenten en downloads

Datablad

Datablad 1897679 Tektronix RSA306B Spectrumanalyzer Fabrieksstandaard (zonder certificaat) 40 MHz

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1897679 Tektronix RSA306B Spectrumanalyzer Fabrieksstandaard (zonder certificaat) 40 MHz

Omschrijving

Door gebruik van de PC en de HF-signaalanalysesoftware SignalVu-PC van Tektronix kunnen met de RSA306B functies zoals real-time spectrumanalyse, streaming-registratie en diepgaande signaalanalyse bij signalen van 9 kHz tot 6,2 GHz worden uitgevoerd - en dit alles in een voordelig, gemakkelijk te vervoeren apparaat dat uitermate geschikt is voor gebruik ter plaatse, in de fabriek of voor onderwijs- en leerdoeleinden.

Uitvoering

Uitgebreide spectrumanalysefunctie door de meegeleverde software SignalVu-PC van Tektronix
17 weergaven voor spectrum- en signaalanalysemetingen maken een groot aantal metingen mogelijk
Opties voor mapping, modulatieanalyse, ondersteuning voor WiFi-, LTE- en Bluetooth, impulsmetingen, afspelen van opgenomen bestanden, signaalonderzoek en frequentie- en fase-overgangsresponsie
Spectrum- en spectrogramweergave in real-time voor minimalisering van de benodigde tijd voor het opzoeken van transiënten en lokalisatie van storingen
Meegeleverde programmeerinterface (API) voor Microsoft Windows-omgevingen
MATLAB-stuurprogramma's voor gebruik met de Instrument Control Toolbox
Streaming-registratie voor het vastleggen van langetermijngebeurtenissen

Omvang van de levering

USB 3.0-veiligheidskabel (1 m)
SignalVu PC-software, documentatie, USB-geheugen
Geprint veiligheids- en installatiehandboek (Engels)

Opmerkingen

Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.

Systeemeisen

Voor de RSA306B is een PC met een 64-bits besturingssysteem Windows 7, 8/8.1 of 10 vereist. Een USB-3.0-aansluiting is nodig voor de bediening van de RSA306B. Voor de installatie van SignalVu-PC is 8 GB RAM en 20 GB vrije schijfruimte nodig. Voor het bereiken van de volle capaciteit van de real-time functies van de RSA306B is een Intel-processor Core i7 van de 4e generatie nodig. Het gebruik van een minder krachtige processor is mogelijk, maar biedt beperkt vermogen van de real-time functies. Voor de opslag van streaming-gegevens is een PC met een station met schrijfsnelheden van 300 MB/s voor streaming-gegevens nodig.
