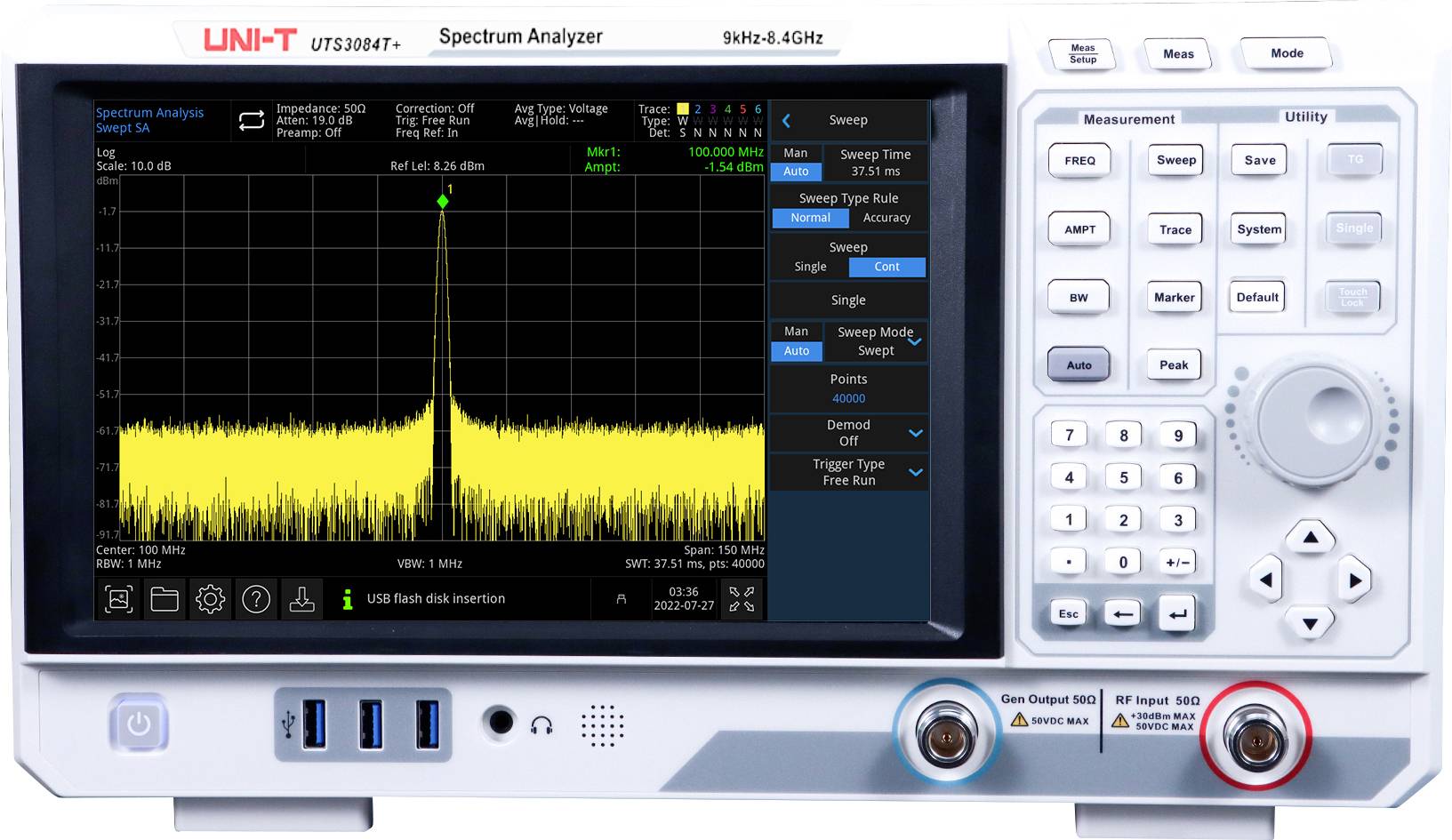

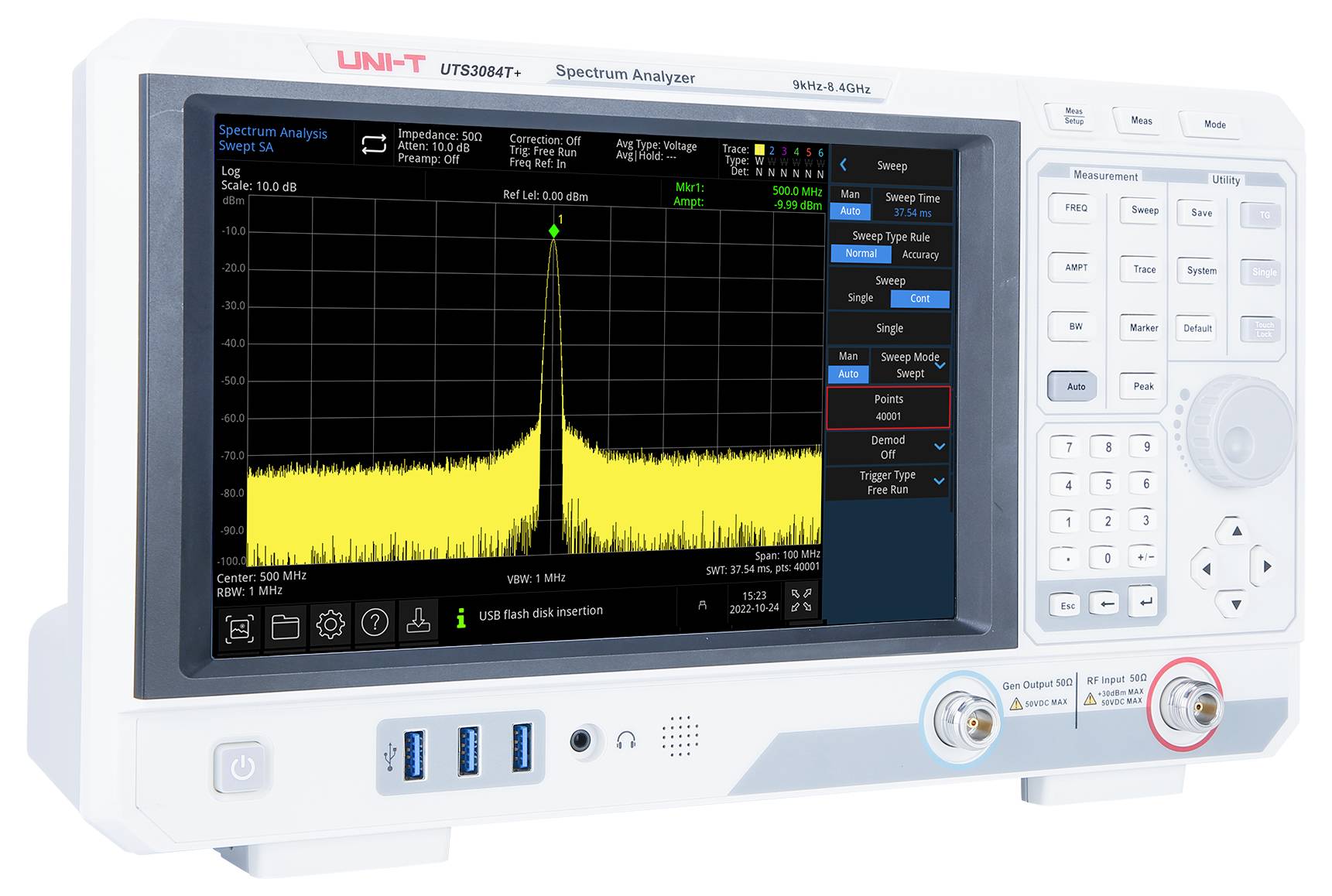

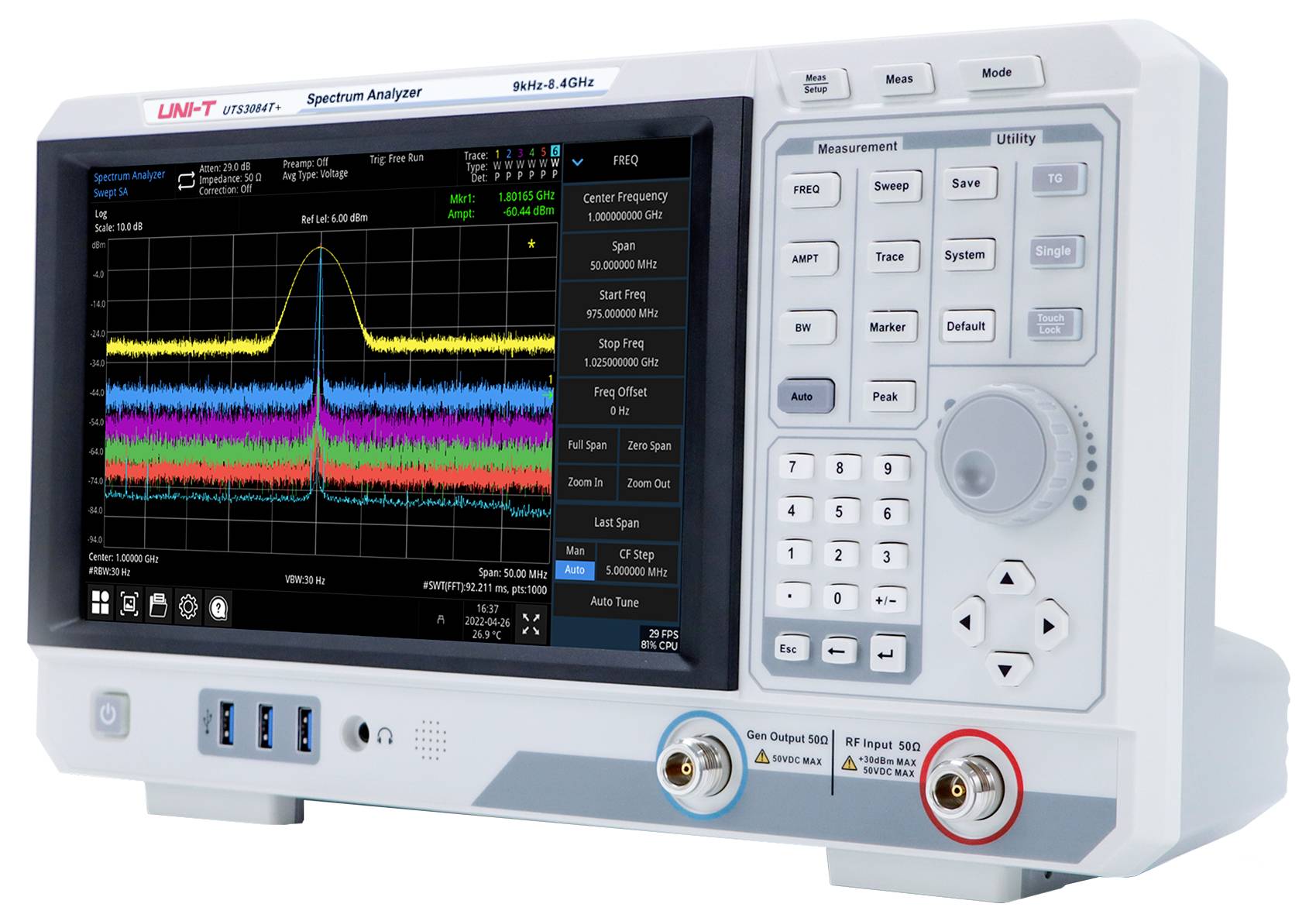

Uni-T UTS3084T+ Spectrumanalyzer 8.4 GHz CAT II Tracking-generator
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 6.123,14 / Stuk)
€ 6.123,14
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details
UNI-T spectrumanalyzer UTS3084T+ met 8,4 GHz bandbreedte
- Frequentiebereik: 9 kHz - 8.4 GHz
- RBW: 1 Hz - 3 MHz
- Faseruis: -98 dBc/Hz @ 10 kHz
- DANL: -161 dBm
- Tracking generator: Standaard
- Reflection Measurement: Standaard (met accessoires: UT-RB60)
- Scanpunten: 40.001
- Display: 10,1 inch TFT-LCD (touchscreen)
Technische specificaties
- Soortnaam
Spectrumanalyzer
- Bandbreedte
8.4 GHz
- Aantal analoge ingangen (max.)
1
- Ingangen
RF-input
- Uitgangsniveau
-100 - 30 dBm
- Afm.
(b x h) 378 mm x 218 mm
- Gewicht
4.55 kg
- Aantal digitale ingangen (max.)
1
- Meetcategorie
CAT II
- Bijzonderheden
Tracking-generator
- Breedte
378 mm
- Hoogte
218 mm

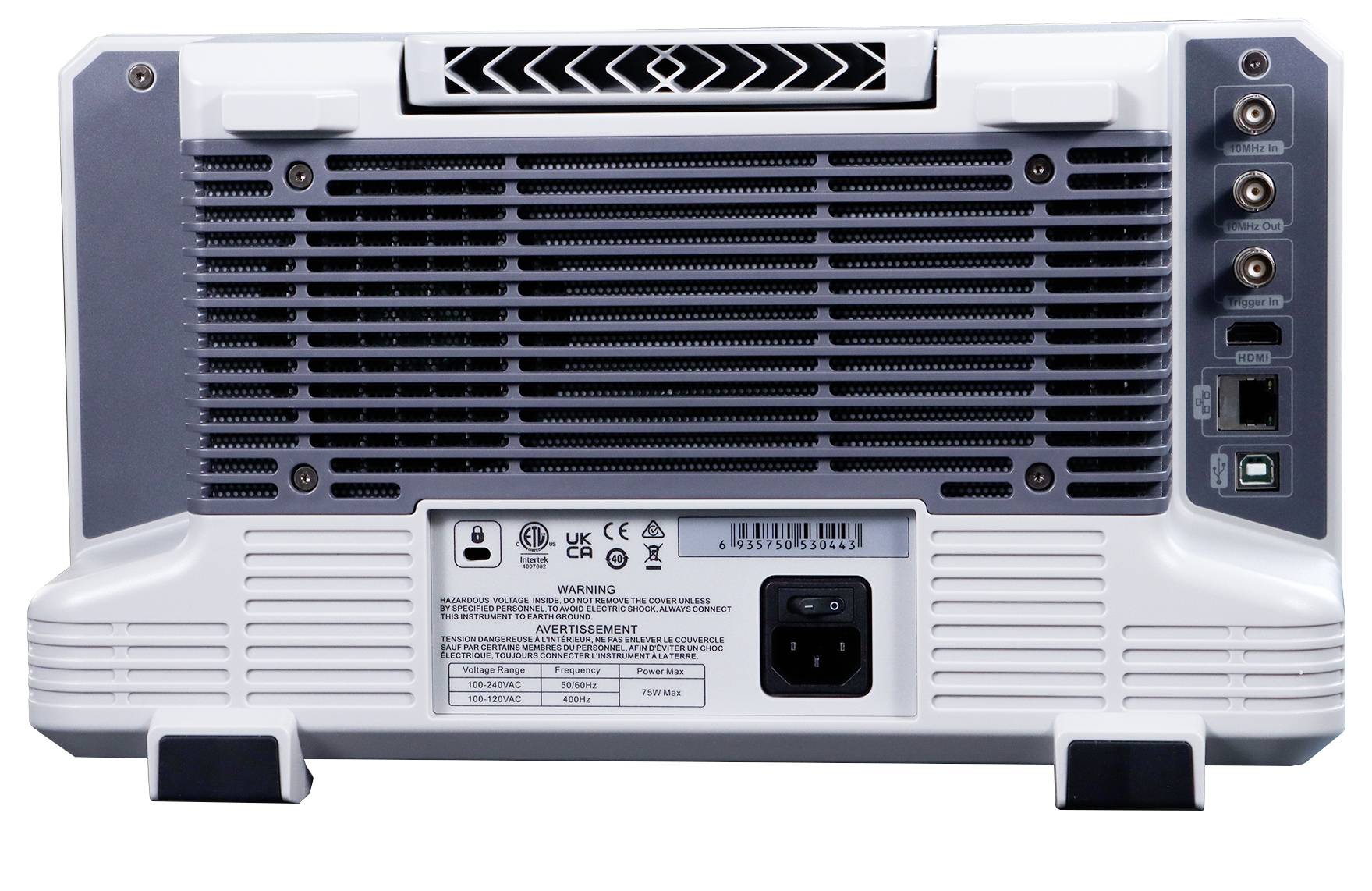

- Interfaces
USB-host
USB-device
LAN
HDMI
Documenten en downloads
Datablad
Datablad 3532372 Uni-T UTS3084T+ Spectrumanalyzer 8.4 GHz CAT II Tracking-generator
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3532372 Uni-T UTS3084T+ Spectrumanalyzer 8.4 GHz CAT II Tracking-generator
Gebruiksaanwijzingen en veiligheidsinformatie 3532372 Uni-T UTS3084T+ Spectrumanalyzer 8.4 GHz CAT II Tracking-generator
Omschrijving
De UTS3084T+ is een veelzijdige spectrumanalyzer met een frequentiebereik van 9 kHz tot 8,4 GHz. Uitgerust met digitale tussenfrequentie-technologie (IF) en een hoge sweep-resolutie met maximaal 40,001 meetpunten, biedt hij nauwkeurige frequentiebereikanalyses voor ontwikkeling, productie en opleiding. Dankzij het 10,1-inch capacitieve touchscreen, de uitstekende gevoeligheid tot -161 dBm DANL en uitgebreide analysefuncties is de UTS3084T+ ideaal voor taken zoals EMC-voorcontroles, functie- en eindtests in de elektronicaproductie, RF-opleiding en draadloze communicatiemetingen.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Frequentiebereik: 9 kHz tot 8,4 GHz (afhankelijk van het model)
- Weergave-ruisniveau (DANL) tot -161 dBm (typisch)
- Faseruis: Minder dan -98 dBc/Hz @ 10 kHz offset (typisch)
- Amplitudenauwkeurigheid: Minder dan 0,7 dB
- Scanpunten: Tot 40.001
- RBW (min.): 1 Hz
- 10,1 inch capacitief HD-touchscreen (1280 x 800)
- USB- en LAN-interfaces, SCPI-protocolondersteuning
- Tracking generator-uitgang (standaard)
- Uitgebreide meetfuncties met één knop (optioneel)
- EMI-voorcontrole (optioneel)
- Analoge demodulatieanalyse (optioneel)
Omvang van de levering
- 1x UTS3084T+ (spectrumanalyzer, 9 kHz - 8,4 GHz)
- 1x voedingskabel
- 1x USB 2.0-printerkabel, 1,5 m, USB A-B
- 1x anticondens, 3 g.
- 1x kalibratiecertificaat
- 1x veiligheidsinstructies (meertalig)
- 1x snelstarthandleiding (Engels)
Opmerkingen
Optionele uitbreidingen
UTS3000-EMI: EMI
-software UTS3000-AMK: Uitgebreide meetfuncties
UTS3000-AMA: Optie voor analoge demodulatiemeting
meer modellen
UTS3036T+ - spectrumanalyzer met een frequentiebereik van 9 kHz tot 3,6 GHz, 1 Hz tot 3 MHz RBW, een faseruis van -98 dBc/Hz @ 10 kHz, een gevoeligheid van -161 dBm en een 10,1" capacitief TFT-display.
UTS3032T+ - spectrumanalyzer met een frequentiebereik van 9 kHz tot 3,2 GHz, 1 Hz tot 1 MHz RBW, een faseruis van -98 dBc/Hz @ 10 kHz, een gevoeligheid van -161 dBm en een groot 10,1" capacitief touchscreen.
UTS3015T+ - instapmodel uit de serie met een frequentiebereik van 9 kHz tot 1,5 GHz, 1 Hz tot 1 MHz RBW, een faseruis van -98 dBc/Hz @ 10 kHz, een gevoeligheid van -161 dBm en een 10,1" capacitief touchscreen.
