Name: TDE Instruments Digalox DPM72-MP+ Digitaal inbouwmeetapparaat
Brand: TDE Instruments
SKU: 2352385
Availability: BackOrder

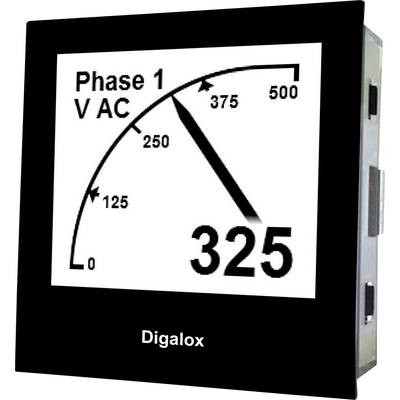

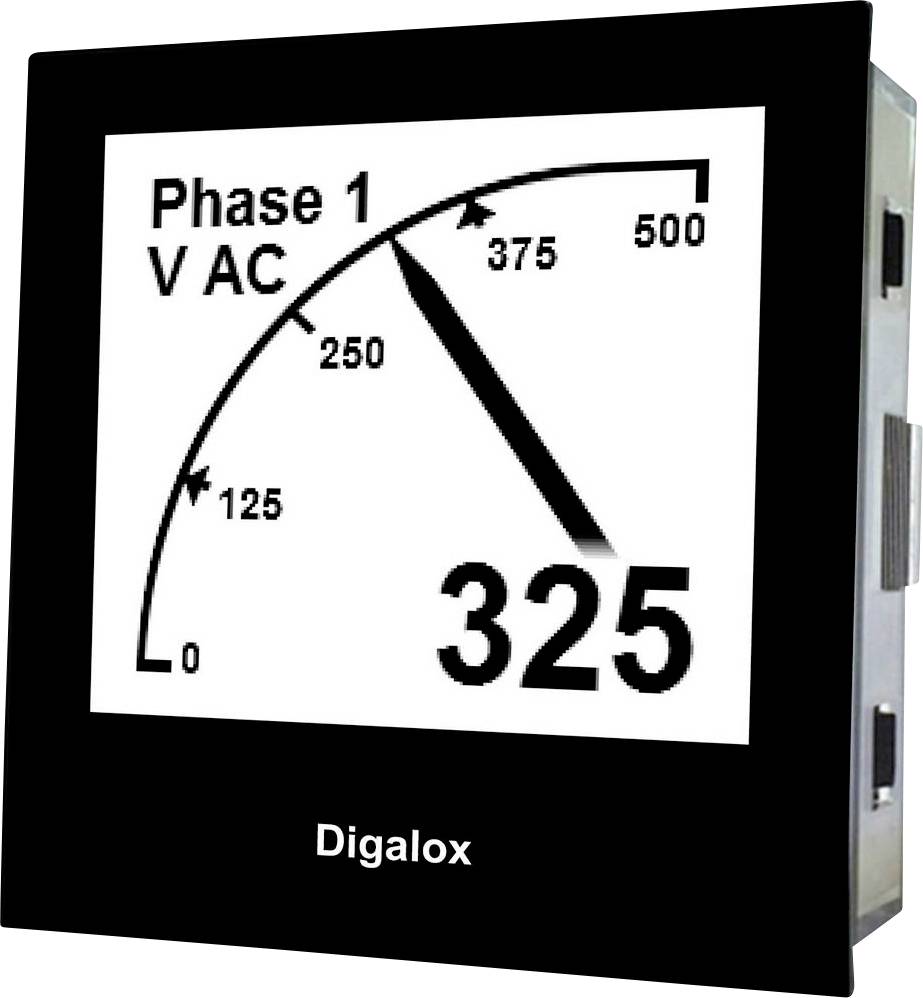

Digitaal meetapparaat toont wisselstroomspanning van 325 V in fase 1. Een pijl markeert het bereik op een schaal tot 500 V.

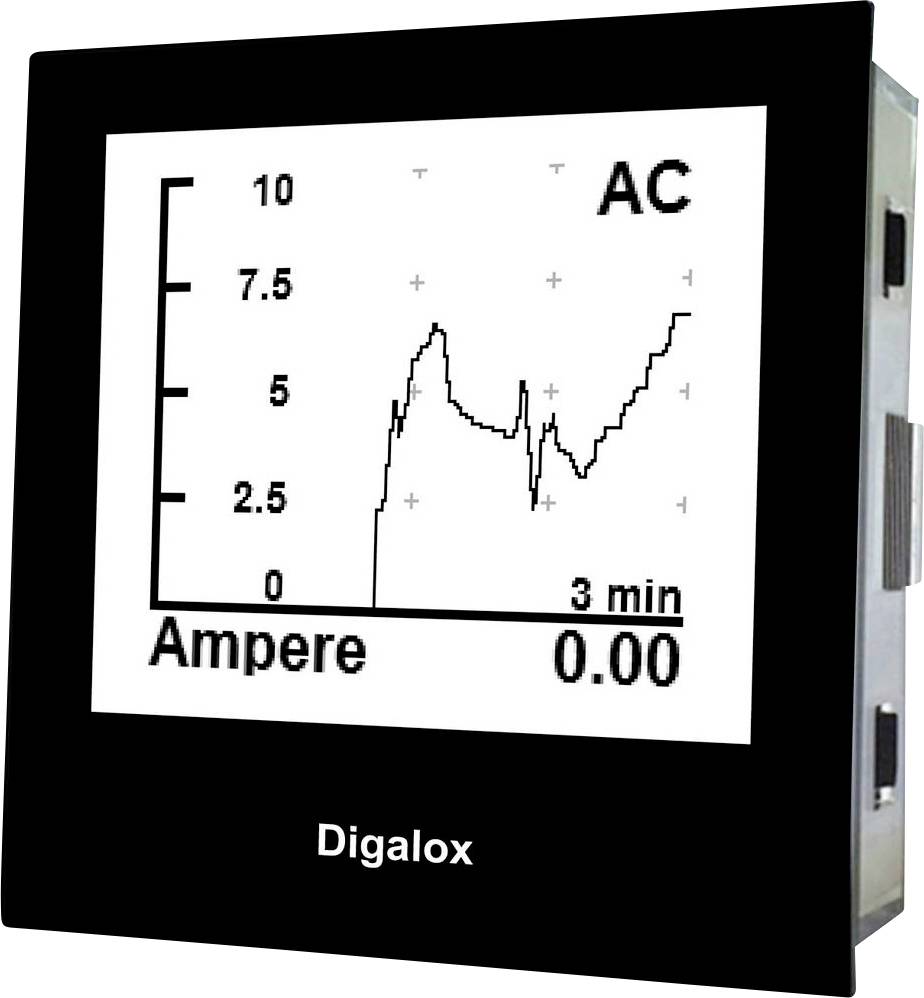

Zwart-wit display toont een lijndiagram met 'Ampère' op de y-as en '3 min' op de x-as. De waarde stijgt ongelijkmatig.

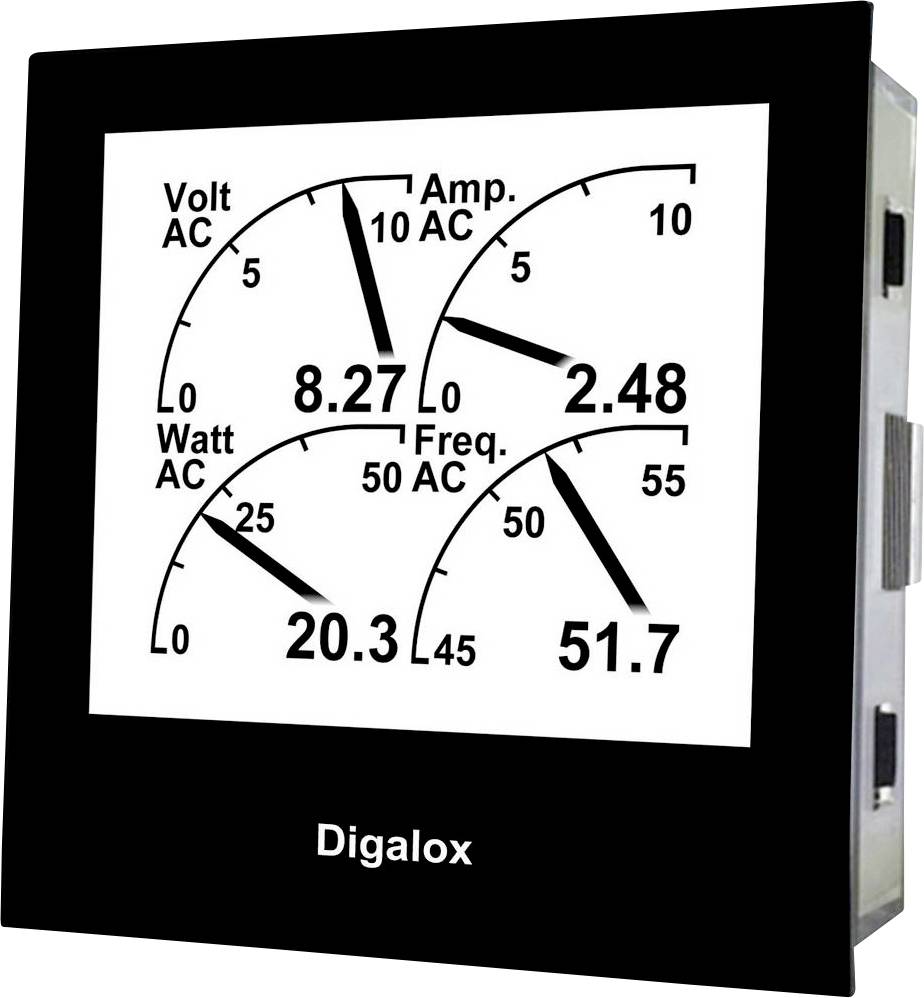

Digitale weergave met waarden: Spanning 8,27 Volt AC, Stroom 2,48 Ampère, Vermogen 20,3 Watt AC, Frequentie 51,7 Hertz.

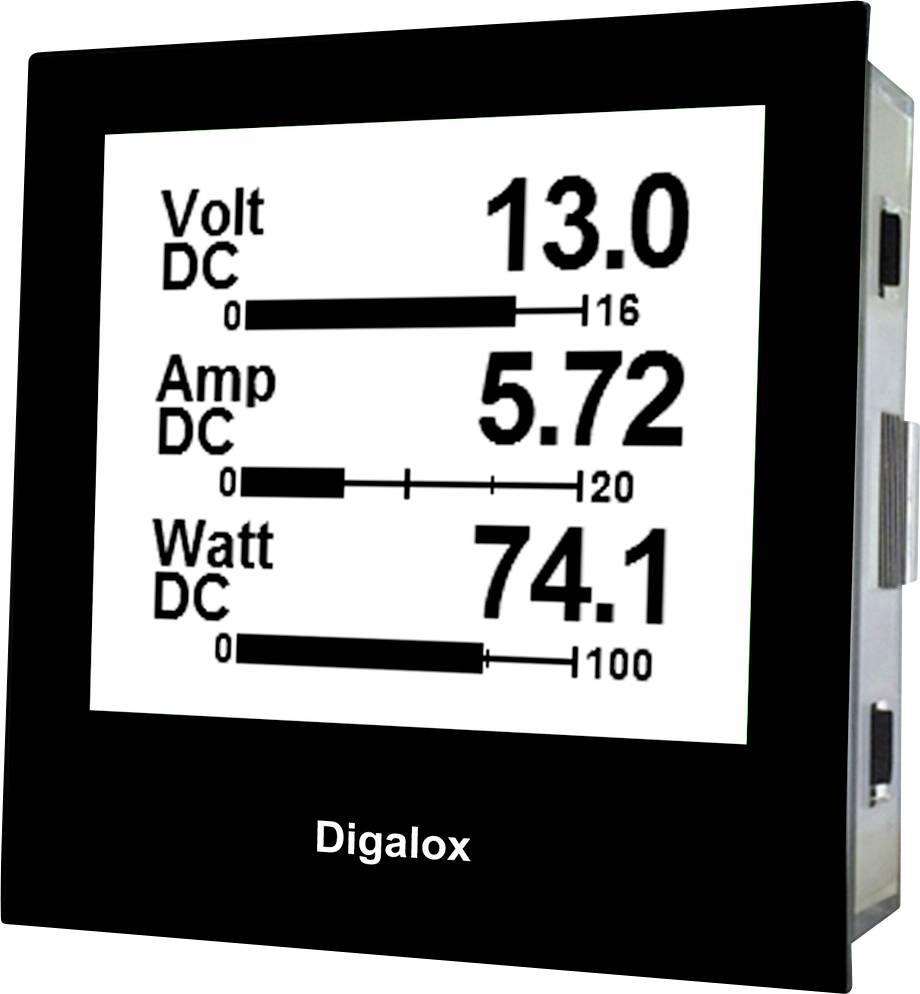

Een digitaal display toont de spanningswaarde '13.0 Volt DC', stroomwaarde '5.72 Amp DC' en vermogenswaarde '74.1 Watt DC'.

1/4

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Aantal

Stuk(s)

Totaal (€ 177,68 / Stuk)

€ 177,68

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

1 meetingang ±500 V AC/DC, 10 - 500 Hz
1 meetingang ±10 A AC/DC en 5 A AC voor stroomomvormer, 10 - 500 Hz
RGB-achtergrondverlichting
Wijzer- en digitale weergave
Multidisplay met weergave van maximaal 4 parameters
Aanpasbare schaaluitslag en -opschrift
Registratie van meetwaarden gedurende maximaal 14 dagen
Alarmuitgangen met aanpasbare drempelwaarden, galvanisch geïsoleerd
Individuele alarmverlichtingskleur
Klantindividuele startafbeelding
Verschillende weergavesoorten beschikbaar, bijv. meter, staafdiagram, verloopaanduiding
Real-time meetwaardeoverdracht
Bimetaalfunctie (gemiddeldenberekening)
USB-interface
Voeding 12-24 V AC/DC of via USB, galvanisch geïsoleerd
Meetnauwkeurigheid 1% True RMS
PC-software voor individuele configuratie en registratie van meetgegevens inclusief
Bedrijfsurenteller
Ampère-urenmeter
Energiemeter

Technische specificaties

Soortnaam: Digitaal inbouwmeetapparaat

Meetfunctie: Bedrijfsurenteller
Frequentie
Energieverbruik
Vermogen
Snelheid
Spanning AC
Spanning DC
Stroom
Wisselstroom AC
Gelijkstroom DC
cos φ
Meer tonen

Meetbereik (min.): -500 V
-10 A
10 Hz

Type: Digalox DPM72-MP+

Meetbereik (max.): 500 V
10 A
1000 Hz

Display-technologie: LCD

: IP65 (front)

Inbouwbreedte: 68 mm

Weergave (counts): 9999

Inbouwhoogte: 68 mm

Voedingsspanning: 12 V DC/AC
24 V DC/AC

Afm.: (l x b x h) 59 x 72 x 72 mm

Gewicht: 149 g

Max. voedingsspanning: 24 V DC/AC

Min. voedingsspanning: 12 V DC/AC

Displayverlichting: RGB
Blauw
Groen
Rood
Wit

Bijzonderheden: Dubbele schaalverdeling
Weergave meerdere waarden mogelijk

Inbouwdiepte: 56 mm

Kleur (specifiek): Zwart

Breedte: 72 mm

Hoogte: 72 mm

: 59 mm

Lijstbreedte: 7.2 cm

Framehoogte: 7.2 cm

Interfaces: USB

Interfaces: USB

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Weergave (counts)

Inbouwbreedte

Meetbereik (max.)

Display-technologie

Meetbereik (min.)

Soortnaam

Meetfunctie

Inbouwhoogte

TDE Instruments Digalox DPM72-MP+ Digitaal inbouwmeetapparaat

Artikelnummer:2352385

Onbekende levertijd

Verzending door Conrad Electronic

Dit product

9999

68 mm

500 V

LCD

-500 V

Digitaal inbouwmeetapparaat

Bedrijfsurenteller

68 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

TDE Instruments DPM72-MPN Digitaal inbouwmeetapparaat Spanning: AC 0 - 500 V, stroom: +-60 mV, frequentie: 10 - 500 Hz

Artikelnummer:1402012

Morgen leverbaar

5 Stuk(s)

Verzending door Conrad Electronic

9999

68 mm

500 V

LCD

-500 V

Digitaal inbouwmeetapparaat

Frequentie

68 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 165,28^*

TDE Instruments Digalox DPM72-MP Digitaal inbouwmeetapparaat

Artikelnummer:1599150

Onbekende levertijd

Verzending door Conrad Electronic

9999

68 mm

500 V

LCD

-500 V

Digitaal inbouwmeetapparaat

Frequentie

68 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 144,62^*

TDE Instruments Digalox DPM72-MP+-RS485 Digitaal inbouwmeetapparaat

Artikelnummer:2352383

Onbekende levertijd

Verzending door Conrad Electronic

9999

68 mm

500 V

LCD

-500 V

Digitaal inbouwmeetapparaat

Bedrijfsurenteller

68 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

TDE Instruments Digalox DPM72-MP+-RS485-DIN Digitaal DIN-railmeetapparaat

Artikelnummer:2352382

Morgen leverbaar

4 Stuk(s)

Verzending door Conrad Electronic

500 V

-500 V

Digitaal DIN-railmeetapparaat

Frequentie

Stuk(s)

Min.: 1

Meervoud: 1

€ 132,22^*

TDE Instruments Digalox DPM72-MPN+-RS485 Digitaal inbouwmeetapparaat

Artikelnummer:2352380

Leverbaar vr. 30 okt.

Verzending door Conrad Electronic

9999

68 mm

500 V

LCD

-500 V

Digitaal inbouwmeetapparaat

Bedrijfsurenteller

68 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

TDE Instruments Digalox DPM72-MPN+-RS485-DIN Digitaal DIN-railmeetapparaat

Artikelnummer:2352379

Onbekende levertijd

Verzending door Conrad Electronic

500 V

-500 V

Digitaal DIN-railmeetapparaat

Frequentie

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

TDE Instruments Digalox DPM72-MPP-RS485 Procesweergave

Artikelnummer:2352378

Morgen leverbaar

3 Stuk(s)

Verzending door Conrad Electronic

9999

68 mm

20 mA

LCD

0 mA

Procesweergave

Gelijkstroom DC

68 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 144,62^*

TDE Instruments Digalox DPM72-MPP-RS485-DIN Digitaal DIN-railmeetapparaat

Artikelnummer:2352377

Onbekende levertijd

Verzending door Conrad Electronic

30 V

-30 V

Digitaal DIN-railmeetapparaat

Spanning DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

TDE Instruments Digalox DPM72-MPPA-RS485 Procesweergave

Artikelnummer:2352376

Morgen leverbaar

1 Stuk(s)

Verzending door Conrad Electronic

9999

68 mm

30 V

LCD

-30 V

Procesweergave

Spanning DC

68 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

Documenten en downloads

Datablad

Datablad 2352385 TDE Instruments Digalox DPM72-MP+ Digitaal inbouwmeetapparaat

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2352385 TDE Instruments Digalox DPM72-MP+ Digitaal inbouwmeetapparaat

Omschrijving

Innovatief, individueel en multifunctioneel: de meetinstrumenten DPM72-MP+ en DPM72-MPN+ voor elektrische grootheden onderscheiden zich door uitgebreide functies en configuratiemogelijkheden. De meetinstrumenten zijn geschikt voor het meten van tal van meetwijzen (volt AC/DC, stroom AC/DC, frequentie, vermogen, cosinus phi) en zijn met uitgebreide functies uitgerust. De individuele configuratie van de apparaten en de realtimeoverdracht van alle meetwaarden wordt door de Modbus-interface gegarandeerd. Zo zijn de DPM72-meetinstrumenten veelzijdig inzetbaar en maken een breed scala van gebruiksmogelijkheden voor industriële toepassingen mogelijk. De multifunctionele meetinstrumenten zijn vooral op het gebied van de bewaking van machine- en bedrijfsgegevens nodig en zijn geschikt voor de modernisering van verouderde installaties, omdat ze bijzonder geschikt zijn voor retrofitting. Bovendien kunnen ze zowel op DIN-rails als met behulp van de bijbehorende boringen in de behuizing op andere achtergronden worden bevestigd.

Uitgebreide aanpasbaarheid via software
Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld. Eenmaal ingesteld, draagt de DPM72 uw meetwaarden betrouwbaar en in real time over. De software maakt het uitlezen van de meetwaarden in het meetgeheugen mogelijk zodat ze vervolgens grafisch kunnen worden geanalyseerd en als CSV-bestand kunnen worden geëxporteerd.

Schakeluitgangen
Twee galvanisch geïsoleerde alarmuitgangen maken het mogelijk om bij het bereiken van individueel aanpasbare drempelwaarden een alarm te activeren en in- of uitschakelprocedures uit te voeren.

Modbus-interface
De RS485-Modbus-interface van de DPM72-meetinstrumenten maakt zowel de configuratie als de overdracht van alle gemeten meetwaarden mogelijk. Het RS485-Modbus-protocol voldoet aan de gevestigde industriestandaard, waardoor de DPM72-meetinstrumenten met Modbus-interface universeel met reeds aanwezige Modbus-apparaten van andere fabrikanten kunnen worden gecombineerd. Dit maakt vooral een eenvoudige modernisering van oudere of technisch verouderde machines (retrofit) mogelijk zonder dat u deze op een dure en tijdrovende manier hoeft te vervangen.
