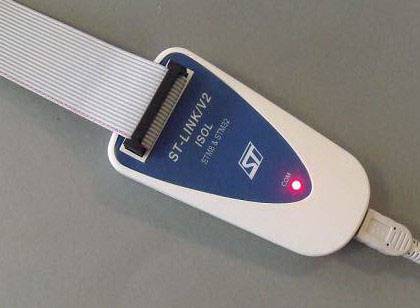

STMicroelectronics ST-LINK/V2-ISOL Development board 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
8 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 86,77 / Stuk)
€ 86,77
excl. btw
& Slechts 8 Stuk(s) beschikbaar
Technische specificaties
- Soortnaam
Development board
- Ontwikkelkit serie
STM32
- Type
Debugger/Programmer
- Inhoud
1 stuk(s)
- Interfaces
JTAG
- Embedded microcontroller serie
STM32
Documenten en downloads
Datablad
Datablad 2365219 STMicroelectronics ST-LINK/V2-ISOL Development board 1 stuk(s)
Datablad 2365219 STMicroelectronics ST-LINK/V2-ISOL Development board 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2365219 STMicroelectronics ST-LINK/V2-ISOL Development board 1 stuk(s)
Informatie
Informatie 2365219 STMicroelectronics ST-LINK/V2-ISOL Development board 1 stuk(s)
Omschrijving
De ST-LINK/V2 is een in-circuit debugger en programmer voor de STM8 en STM32 microcontrollerfamilies. De Single Wire Interfacemodule (SWIM) en de JTAG/Serial Wire Debugginginterface (SWD) worden gebruikt om te communiceren met eender welke STM8 of STM32 microcontroller op een printplaat. ST-LINK/V2 biedt dezelfde functionaliteiten als ST-LINK/V2, maar beschikt ook over een digitale isolatie tussen de pc en de doelprintplaat. STM8 toepassingen gebruiken de full-speed USB-interface om te communiceren met STMicroelectronics software ST Visual Develop (STVD) of ST Visual Program (STVP).Kenmerken ontwikkelingskit:
5V-stroomvoorziening via een USB-poort
USB 2.0 Full Speed compatibele interface
USB standaard A naar mini-B-kabel
SWIM-specifieke kenmerken 1,65 V tot 5,5 V toepassingsspanning ondersteund op de SWIM-interface, SWIM-modi met lage snelheid en hoge snelheid ondersteund, SWIM-programmeersnelheid: 9,7 kB/s in lage-snelheidsmodus en 12,8 kB/s in hoge-snelheidsmodus, SWIM-kabel voor aansluiting op de toepassing via een standaard verticale ERNI-connector (ref.: 284697 of 214017) of een horizontale connector (ref.: 214012), SWIM-kabel voor aansluiting op de toepassing via een male connector of een connector met 2,54mm-raster
JTAG/SWD-specifieke kenmerken: 1,65 V tot 3,6 V toepassingsspanning op de JTAG/SWD-interface en 5V-tolerante ingangen, JTAG-kabel voor aansluiting op een standaard 20-pins JTAG-connector met 2,54mm-raster, JTAG ondersteund, SWD- en SWV-communicatie (Serial Wire Viewer)
Directe firmware-updatefunctie ondersteund (DFU)
Status-LED die knippert tijdens de communicatie met de pc
Bedrijfstemperatuur 0 tot 50 °C
2500 VRMS hoge isolatiespanning (alleen ST-LINK/V2-ISOL)
5V-stroomvoorziening via een USB-poort
USB 2.0 Full Speed compatibele interface
USB standaard A naar mini-B-kabel
SWIM-specifieke kenmerken 1,65 V tot 5,5 V toepassingsspanning ondersteund op de SWIM-interface, SWIM-modi met lage snelheid en hoge snelheid ondersteund, SWIM-programmeersnelheid: 9,7 kB/s in lage-snelheidsmodus en 12,8 kB/s in hoge-snelheidsmodus, SWIM-kabel voor aansluiting op de toepassing via een standaard verticale ERNI-connector (ref.: 284697 of 214017) of een horizontale connector (ref.: 214012), SWIM-kabel voor aansluiting op de toepassing via een male connector of een connector met 2,54mm-raster
JTAG/SWD-specifieke kenmerken: 1,65 V tot 3,6 V toepassingsspanning op de JTAG/SWD-interface en 5V-tolerante ingangen, JTAG-kabel voor aansluiting op een standaard 20-pins JTAG-connector met 2,54mm-raster, JTAG ondersteund, SWD- en SWV-communicatie (Serial Wire Viewer)
Directe firmware-updatefunctie ondersteund (DFU)
Status-LED die knippert tijdens de communicatie met de pc
Bedrijfstemperatuur 0 tot 50 °C
2500 VRMS hoge isolatiespanning (alleen ST-LINK/V2-ISOL)
