Siemens 3RB2283-4AA1 Analysemodule 2x NO, 2x NC Single 1 stuk(s)

EAN:
Fabrikantnummer:
Artikelnummer:
Een Siemens Sirius schakeltoestel, typisch gebruikt voor bescherming en besturing van elektromotoren, op een witte achtergrond.
Een geopende schakelkast met meerdere rijen kabels, schakelaars en elektronische componenten die worden gebruikt voor besturingsdoeleinden.

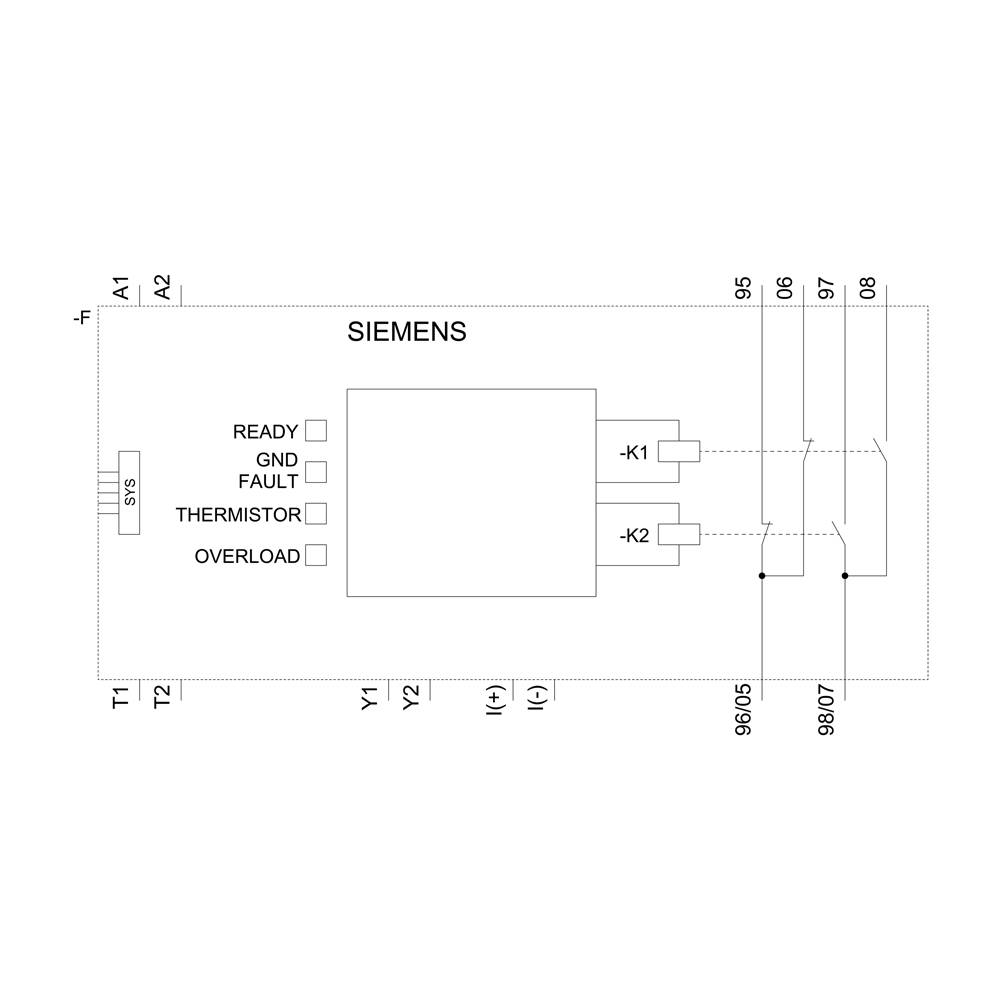

'Bedradingsschema van een Siemens-besturing met klemmenbenoeming, toont verbindingspunten voor Ready, GND, Fault, Thermistor, Overload.'

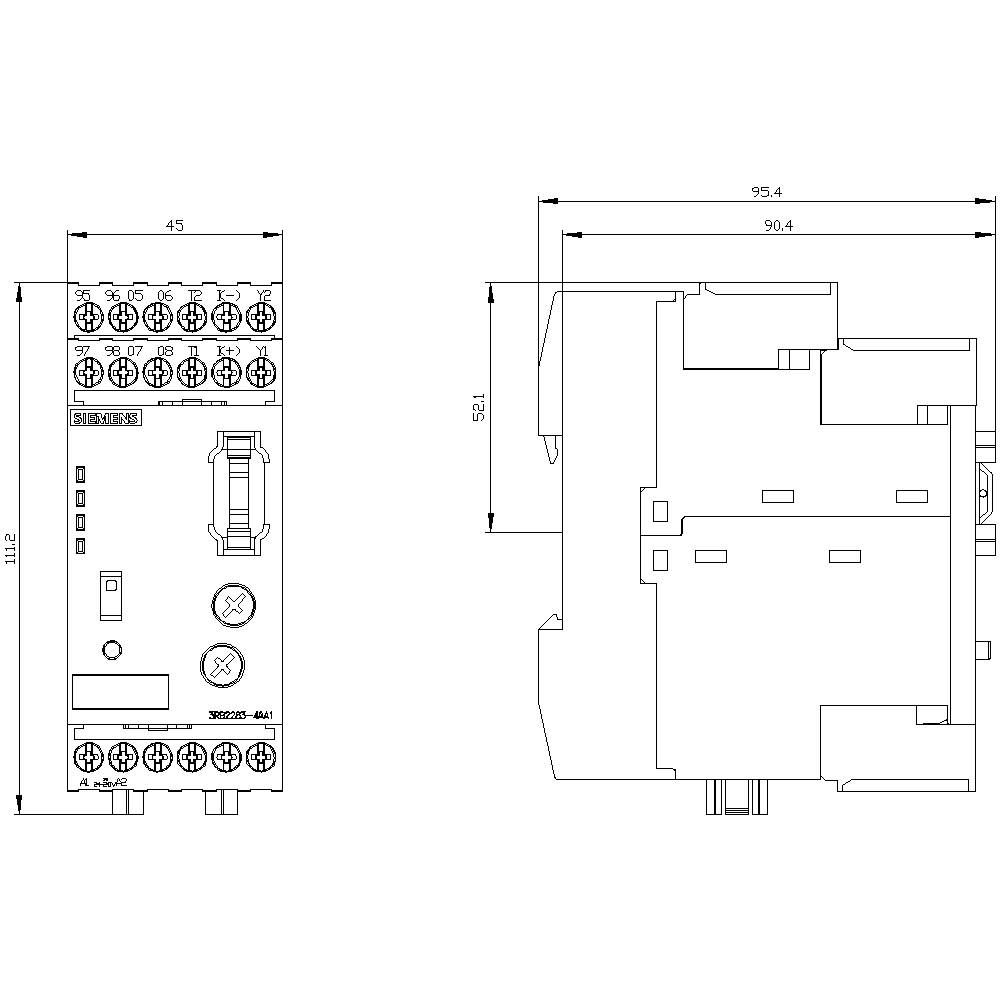

Technische tekening van een elektronisch apparaat met afmetingen, bovenaanzicht en zijaanzicht. Bevat aansluit- en montagerichtlijnen.
1/4
Afbeelding vergelijkbaar
Verpakkingswijze
Single
Soortnaam
Analysemodule
Functies
Monostabiel
Contactsoort
2x NO
2x NC
Type
3RB2283-4AA1
Datasheet (PDF)
Leverbaar vr. 30 okt.
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 318,18 / Stuk)
€ 318,18
Levering van goederen binnen overige EU landen (0% btw) excl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Bevestiging: afzonderlijke opstelling
  • Aanraking bescherming tegen elektrische schokken: vingerveilig
  • Aantal polen: 3
  • Resolutieklasse: CLASS 5, 10, 20 en 30 instelbaar

Single

Soortnaam

Analysemodule

Type

3RB2283-4AA1

Functies

Monostabiel

Bijzonderheden

Met hulpcontact

Voedingsspanning

1000 V/AC

Instelbereik stroomsterkte (min.)

0.3 A

Instelbereik stroomsterkte (max.)

630 A

Instelbereik (stroomsterkte)

0.3 - 630 A

2x NO

2x NC

Aansluiting

Schroeven

IP20

Min. temperatuur

-25 °C

Max. temperatuur

+60 °C

Breedte

45 mm

Hoogte

111 mm

Diepte

95 mm

Afm.

(b x h x d) 45 x 111 x 95 mm

Inhoud

1 stuk(s)

AWG (max.)

16

AWG (min.)

24

Doorsnede flexibel (min.)

0.5 mm²

Doorsnede massief (min.)

0.5 mm²

Separate positioning

2

2

0

24-240 V

24-240 V

24-240 V

Other

AC

UKCA

Ja

Documenten en downloads

Datablad

Datablad 1749930 Siemens 3RB2283-4AA1 Analysemodule 2x NO, 2x NC Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1749930 Siemens 3RB2283-4AA1 Analysemodule 2x NO, 2x NC Single 1 stuk(s)

Omschrijving

Verwerkingseenheid voor volledige bescherming van de motor (monostabiel) maat S00...S12, CLASS 5...30 enkele opstelling hoofdstroomcircuit: -- Hulpstroomkring: Schroefschl. Automatische handmatige RESET elektronische overbelastingsrelais SIRIUS 3RB22 voor uitstekende toepassingen voor de bescherming van de stroom en de temperatuur tegen ontoelaatbaar hoge temperaturen.
Dankzij de extra grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
De apparaten zijn leverbaar met een monostabiel of bistabiel uitgangsrelais. Bovendien zijn ook varianten met communicatie via IO-Link beschikbaar. Ze zijn allemaal met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting verkrijgbaar.
Per overbelastingsrelais 3RB22/23/24 heeft u een stroomregistratiemodule 3RB29 en een verbindingskabel nodig. Bovendien kunt u met functie-uitbreidingsmodules de hulpcontacten voor de benodigde functionaliteit optimaliseren.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
