Siemens 3RB2066-2GC2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

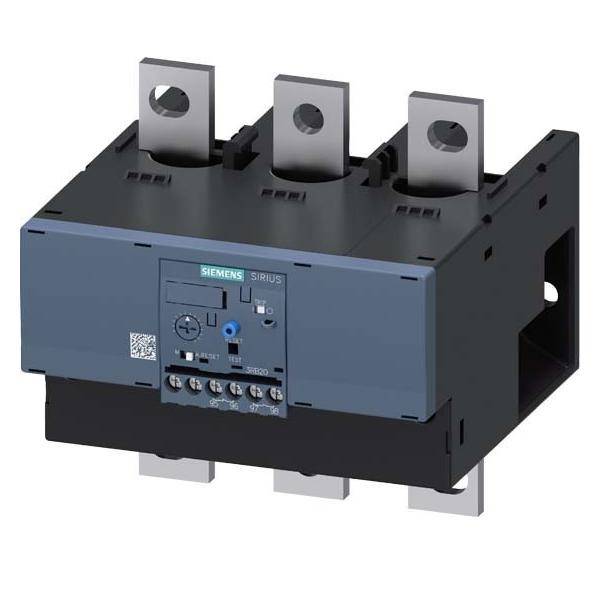

'Siemens' vermogensrelais met drie zilveren aansluitingen en een zwarte behuizing, gebruikt in industriële toepassingen voor stroombesturing.
Gesloten schakelkast met transparante deur, toont verschillende elektrische componenten en bekabeling voor industriële toepassingen.

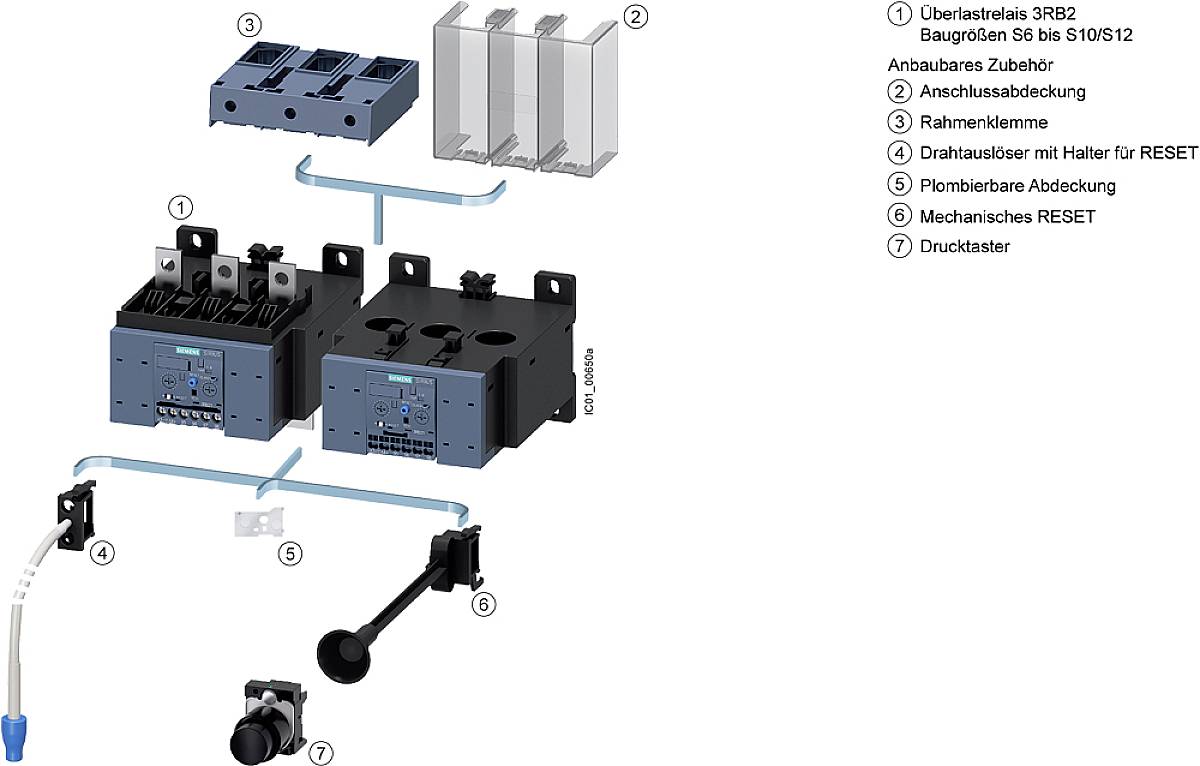

'Explosietekening van schakeltoestellen met genummerde onderdelen en hun benamingen: 1) Overbelastingsrelais, 2) Afdekkingen, 3) Frameklem, 4) Draadontgrendeling, 5) Verzegelde afdekking, 6) Mechanische RESET, 7) Drukknop.'

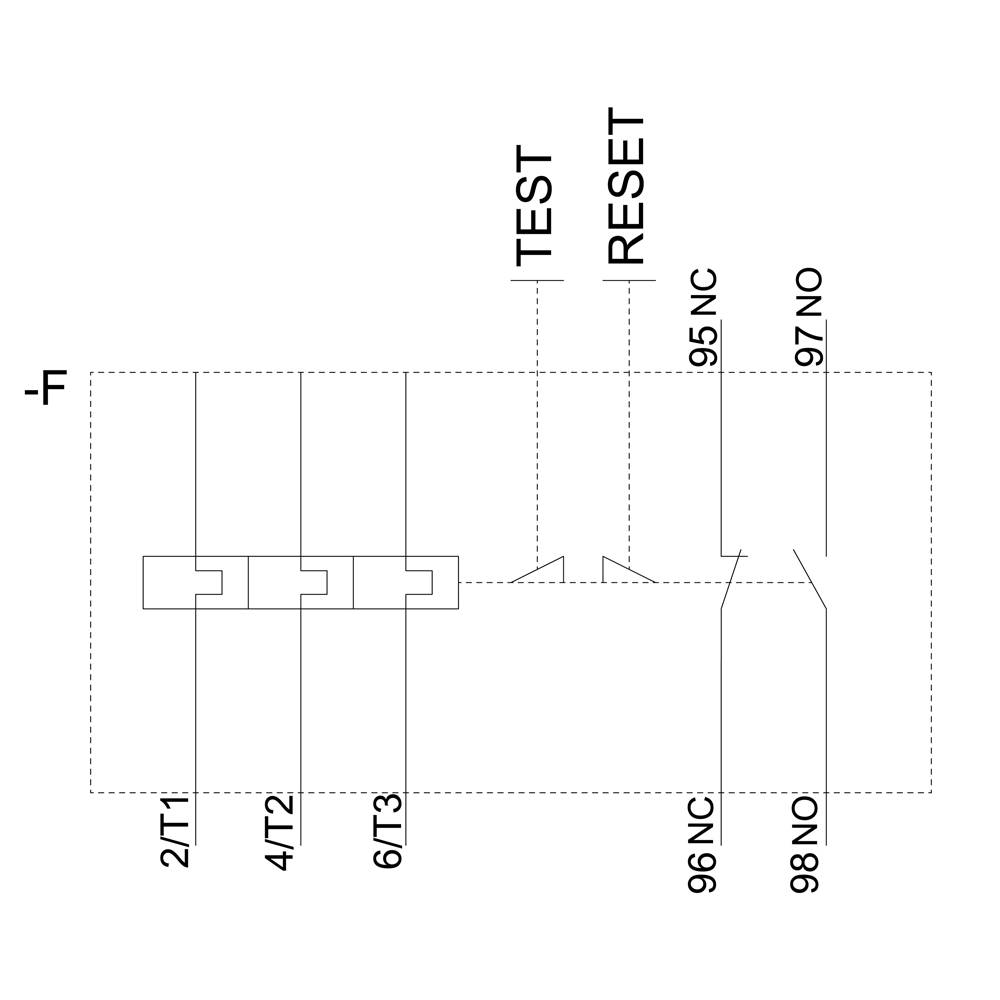

'Bedieningspaneel schema met test- en resetknoppen. Toont verbindingen tussen knoppen en aansluitingen 95 NC, 96 NC, 97 NO, 98 NO.'

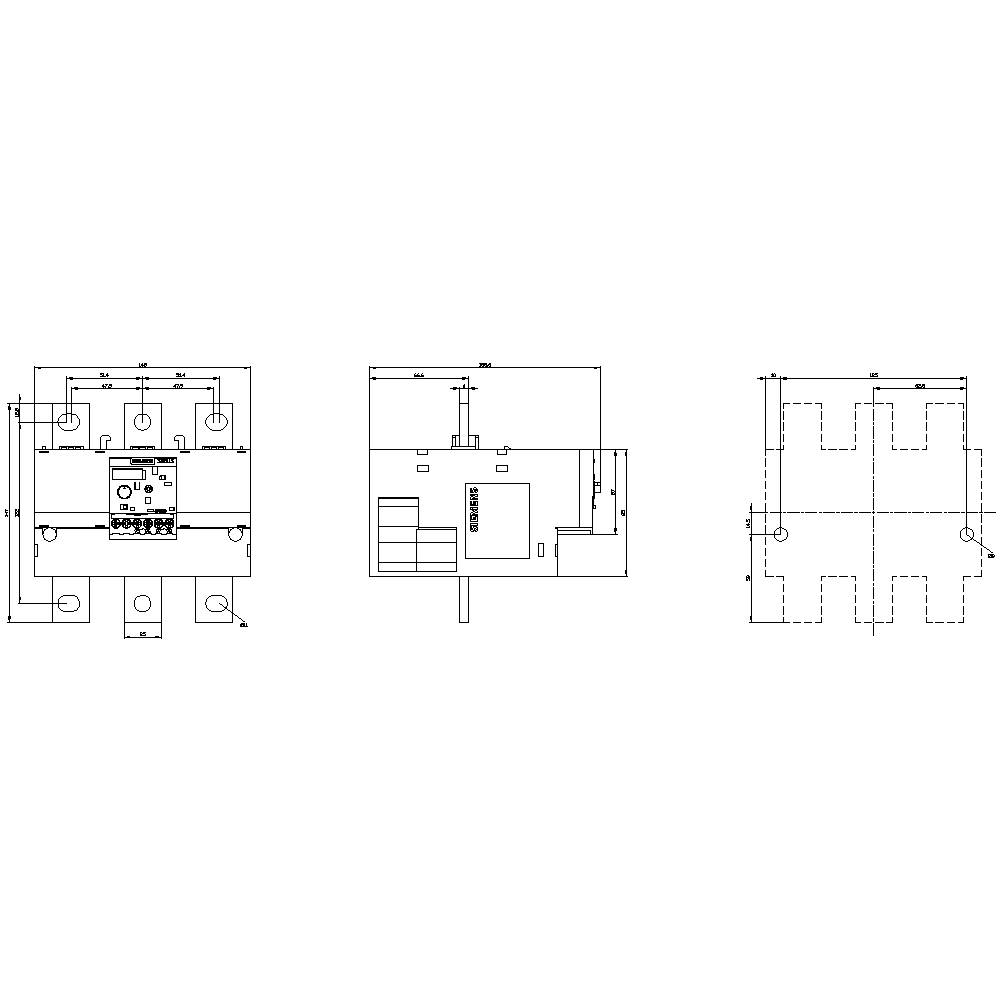

Technische tekening met drie aanzichten van een machineonderdeel, inclusief voor-, zij- en bovenaanzicht, met maatvoering.
1/5
Afbeelding vergelijkbaar
Soortnaam
Overbelastingsrelais
Functies
Overlast
Contactsoort
1x NO
1x NC
Type
3RB2066-2GC2
Bouwgrootte
S12
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 11 nov.
Verkoop en verzending door  Conrad Electronic
Aantal
Totaal (€ 315,00 / Stuk)
€ 315,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
&
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

  • Bevestiging: bescherming aanbouw/afzonderlijke opstelling
  • Aanraking bescherming tegen elektrische schokken: met klemafdekkingen vingerveilig bij verticale aanraking van voren
  • Aantal polen: 3
  • Resolutieklasse: class 20E
Soortnaam

Overbelastingsrelais

Type

3RB2066-2GC2

Bouwgrootte

S12

Functies

Overlast

Voedingsspanning

1000 V/AC

Instelbereik stroomsterkte (min.)

55 A

Instelbereik stroomsterkte (max.)

250 A

Instelbereik (stroomsterkte)

55 - 250 A

1x NO

1x NC

Aansluiting

Railaansluiting

IP20

Min. temperatuur

-25 °C

Max. temperatuur

+60 °C

Breedte

120 mm

Hoogte

119 mm

Afm.

(l x b x h) 155 x 120 x 119 mm

Inhoud

1 stuk(s)

AWG (max.)

16

AWG (min.)

24

Nominale stroom

250 A

155 mm

Separate positioning

1

1

0

Class 20

Other

UKCA

Ja

Documenten en downloads

Datablad

Datablad 1742012 Siemens 3RB2066-2GC2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742012 Siemens 3RB2066-2GC2 Overbelastingsrelais 1x NO, 1x NC 1 stuk(s)

Omschrijving

Overbelastingsrelais 55...250 A voor motorbeveiliging maat S10/S12, CLASS 20E actuatormontage/enkele opstelling hoofdstroomcircuit:railmontage. Hulpstroomkring: Schroefschl. Hand-automatisch RESET elektronisch overbelastingsrelais SIRIUS 3RB2 voor stroomafhankelijke bescherming van verbruikers met normale en zware start tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, faseongebalanceerde of faseuitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S6 tot S12.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
