Siemens 3RB2056-2FX2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s) kopen ? Conrad Electronic

'Siemens SIRIUS 3RA6220-1BB30' schakeltoestel, driepolig ontwerp, gebruikt in elektrische schakelingen voor besturing en bescherming.

Afbeelding vergelijkbaar

Een geopende schakelkast met meerdere rijen elektrische componenten en bedrade aansluitingen. Hoofdonderdeel in elektrische installaties.

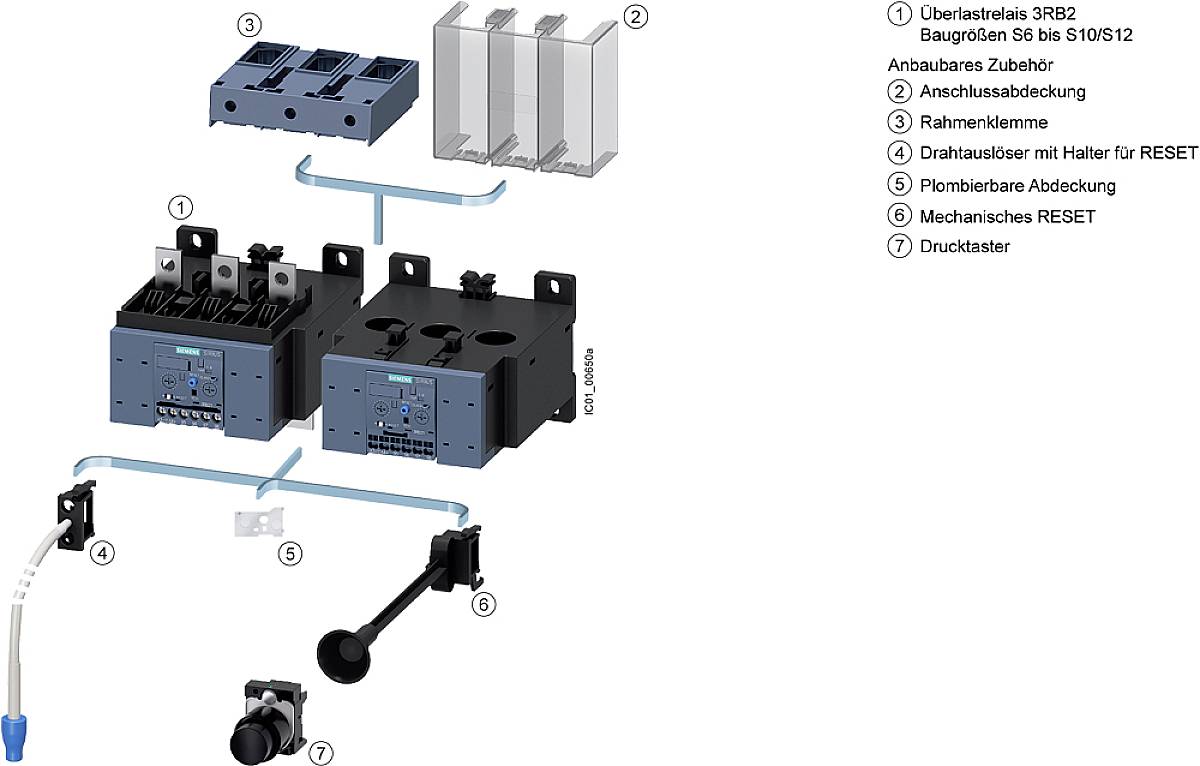

'Ontploffingstekening van een industrieel besturingssysteem met zeven gemarkeerde onderdelen, waaronder behuizingen, aansluitklemmen en een RESET-hefboom.'

Elektrisch schakelschema met 'TEST' en 'RESET' aanduidingen, toont verbindingspunten 95 NC, 96 NC, 97 NO, 98 NO.

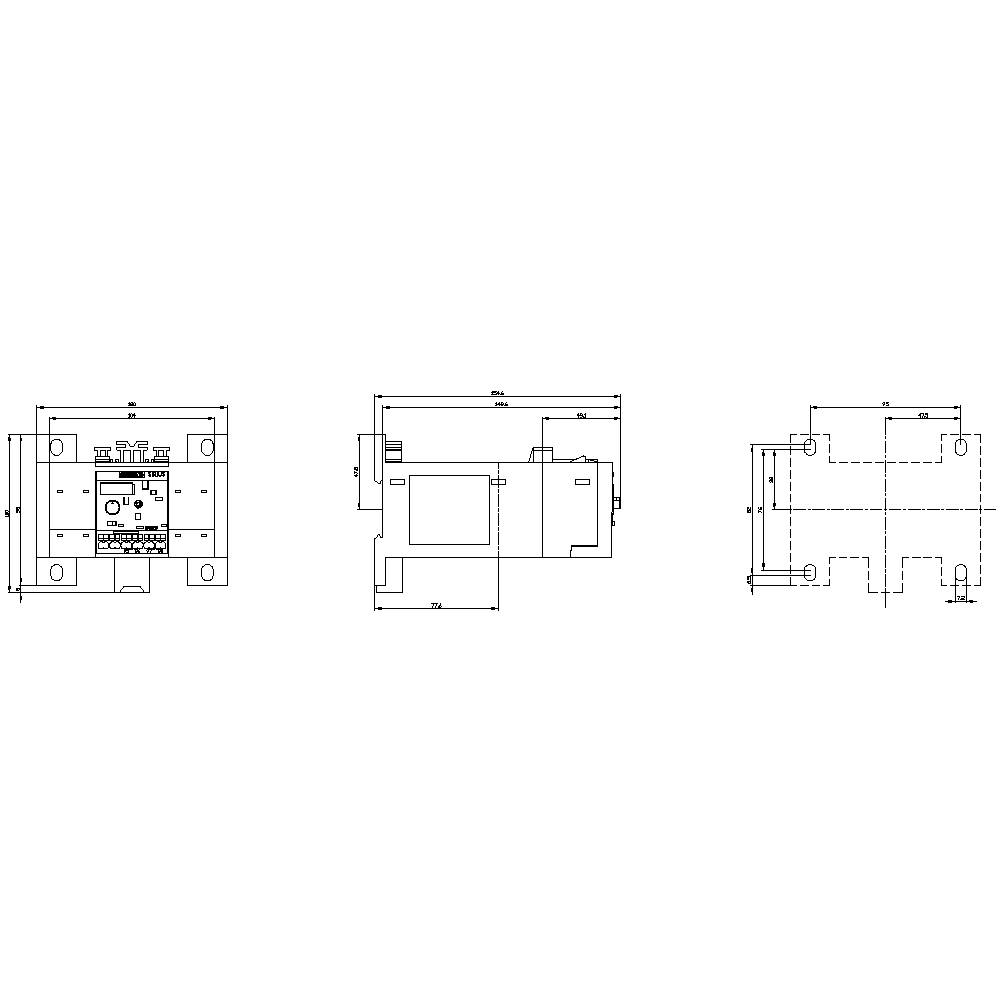

Technische tekening van een elektrische schakelkast met voor-, zij- en bovenaanzicht, waarbij alle maten gedetailleerd zijn weergegeven.

1/5

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Overbelastingsrelais

Functies

Overlast

Contactsoort

1x NO

1x NC

Type

3RB2056-2FX2

Datasheet (PDF)

Leverbaar di. 15 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 268,60 / Stuk)

€ 268,60

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Overbelastingsrelais, 50-200A, voor motorbeveiliging, S6, CLASS 20, hand automatische reset

Extra services en acties

Technische specificaties

Bevestiging: bescherming aanbouw/afzonderlijke opstelling
Aanraking bescherming tegen elektrische schokken: vingerveilig
Aantal polen: 3
Resolutieklasse: class 20E

: Piece

Soortnaam: Overbelastingsrelais

Type: 3RB2056-2FX2

Bouwgrootte: S6

Functies: Overlast

Bijzonderheden: Auto/hand-schakeling

Voedingsspanning: 1000 V/AC

Instelbereik stroomsterkte (min.): 50 A

Instelbereik stroomsterkte (max.): 200 A

Instelbereik (stroomsterkte): 50 - 200 A

: 1x NO
1x NC

Aansluiting: Doorsteekomvormer

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 120 mm

Hoogte: 119 mm

Afm.: (l x b x h) 155 x 120 x 119 mm

Inhoud: 1 stuk(s)

AWG (max.): 16

AWG (min.): 24

Nominale stroom: 200 A

: 155 mm

: Separate positioning

: 1

: 1

: 0

: Class 20

: Through-feed current converter

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1741872 Siemens 3RB2056-2FX2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741872 Siemens 3RB2056-2FX2 Overbelastingsrelais 1x NO, 1x NC Piece 1 stuk(s)

Omschrijving

Overbelastingsrelais 50...200 A voor motorbeveiliging maat S6, CLASS 20E stroommontage/enkele opstelling hoofdstroomkring: Doorsteekwand. Hulpstroomcircuit: trekveerklem Handmatig-automatisch-RESET. Elektronisch overbelastingsrelais Sirius 3RB2 voor stroomafhankelijke bescherming van verbruikers met normale en zware aanloopstart tegen ontoelaatbaar hoge opwarming als gevolg van overbelasting, spanningsasymmetrie of fase-uitval.
Dankzij de grote stroominstelbereiken en de verschillende activeringskenmerken kunnen slechts enkele types voor complete series motoren dienen. Met hun geringe vermogensverlies zijn ze bijzonder energiezuinig en dragen ze bij aan een lagere verwarming in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX) zijn vanzelfsprekend.
Leverbaar met verschillende instelbereiken van de overbelastingsontspanner en in verschillende activeringsklasses. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De accessoires zijn geschikt voor alle maten S6 tot S12.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
