Revopoint MetroY Ultra CMM Edition 3D-scanner

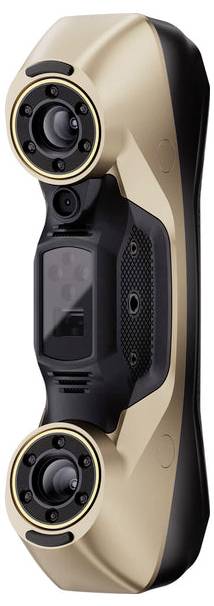

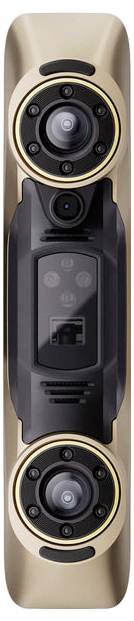

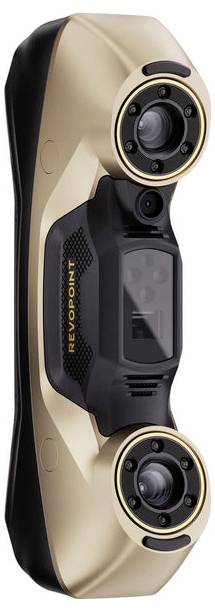

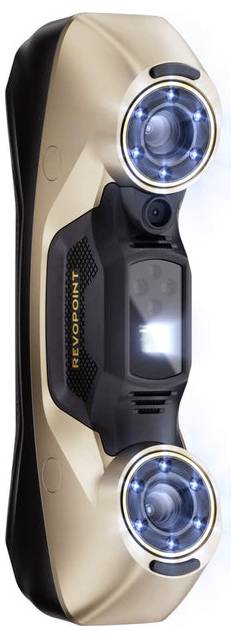

Revopoint MetroY Ultra 3D-scanner

De Revopoint MetroY Ultra is een zeer nauwkeurige 3D-scanner voor de contactloze digitalisering van kleine tot middelgrote componenten. Ontworpen voor meettaken, kwaliteitsbewaking, reverse engineering, Rapid prototyping en additive manufacturing, combineert het systeem op basis van blauw licht laserscans met gestructureerd licht, hoge scansnelheid en verifieerbare volumetrische nauwkeurigheid. Hierdoor is de scanner bijzonder geschikt voor industriële toepassingen waarin nauwkeurige 3D-gegevens, reproduceerbare resultaten en belastbare testprocessen cruciaal zijn.

Ontwikkeld voor nauwkeurige 3D-meting en industriële testprocessen
De MetroY Ultra is consequent ontworpen voor meettechnische 3D-acquisitie. De volumetrische nauwkeurigheid van 0,015 mm + 0,04 mm x L (m) maakt het mogelijk complexe geometrieën te registreren voor downstream meet-, validerings- en productiebeslissingen. In combinatie met de optionele of bewerkings-afhankelijke verificatie ter plaatse kan de scannerprestaties in real-time worden gecontroleerd en gedocumenteerd.

De belangrijkste voordelen in één oogopslag
5 Blue Light scanmodi voor verschillende componentengeometrieën en oppervlakken
Volumetrische nauwkeurigheid: 0,015 mm + 0,04 mm x L (m)
Hoge snelheid: Tot 90 fps
Krachtige gegevensregistratie: Tot 3.000.000 punten/s
Markervrij gestructureerd licht met maximaal 7.000.000 punten/s
Scan donkere of glanzende oppervlakken zonder scanspray in de lasermodi
Wireless Scanning via WiFi 6 met live feedback
Outdoor laserscans tot 100.000 lux
HD RGB-camera voor gekleurde 3D-modellen
Revo Metro scansoftware voor Windows en MacOS
Revo-meting voor gecertificeerde 3D-meting en inspectie in de CMM-editie

5 scanmodi voor verschillende geometrieën en oppervlakken
De Revopoint MetroY Ultra werkt met vijf Blue Light-scanmodi om verschillende componentengeometrieën en oppervlakken veilig vast te leggen. Hierdoor kan de scanner flexibel worden aangepast aan reële test- en digitaliseringstaken. De High-Speed-modus met 34 kruislijnen is ontworpen voor snelle gegevensregistratie op vlakken, glanzende of donkere oppervlakken. De gedetailleerde modus met 15 parallelle lijnen legt fijne details, randen en complexe oppervlaktestructuren bijzonder nauwkeurig vast. De Deep Holes-modus met een enkele lijn is ontwikkeld voor moeilijk toegankelijke gebieden zoals diepe boringen, diepten, groeven en roosterstructuren.

Structured Light en auto Turntable voor reproduceerbare resultaten
Er is een marmervrije full-field-Structured-Light-modus beschikbaar voor geometrieën met voldoende eigenschappen. Deze maakt een snelle en nauwkeurige digitalisering zonder markeringspunten met maximaal 7.000.000 punten per seconde mogelijk. In combinatie met de Dual-AXIS-draaitafel produceert de MetroY Ultra met één druk op de knop zeer nauwkeurige, herhaalbare 3D-modellen. Dit is met name relevant voor gestandaardiseerde testprocessen, serieonderdelen en terugkerende digitaliseringstaken. Bij de Structured Light-modi, inclusief auto-Turntable, is scanspray nodig op donkere of glanzende oppervlakken.

Verifieerbare nauwkeurigheid voor meting en kwaliteitsborging
De MetroY Ultra is niet alleen een 3D-scanner voor geometriedetectie, maar een gereedschap voor controleerbare 3D-meting. Met de gecertificeerde Ball Plate van koolstofvezel kan de volumetrische nauwkeurigheid direct ter plaatse en in real-time worden gecontroleerd. De software vergelijkt de scan met het individuele metrologische bestand van de Ball Plate, berekent de volumetrische afwijking en bevestigt de prestaties van het systeem. Deze functie is met name relevant voor gebruikers in de kwaliteitsborging, het testlaboratorium, de productiecontrole en overal waar meetresultaten begrijpelijk en gestandaardiseerd moeten zijn.

Verschil tussen standaard en CMM Edition
Standard Edition: Bevat de Revopoint MetroY Ultra 3D-scanner voor zeer nauwkeurige 3D-scans, reverse engineering, digitalisering en industriële gegevensregistratie.
CMM Edition: Breidt de scanner uit met functies voor controleerbare 3D-meting en professionele inspectie.
Ball Plate inclusief: Alleen de CMM Edition bevat het gecertificeerde carbon fibre ball Plate voor real-time controle van volumetrische nauwkeurigheid.
Inclusief Revo-meting: De CMM-editie bevat bovendien een 1-jarige licentie voor Revo-meting met PTB-gecertificeerde metrologische algoritmen voor genormaliseerde test- en meettaken.
Standard Edition zonder meetpakket: De standaard versie bevat geen Ball Plate en Revo Measure en moet indien nodig afzonderlijk worden aangeschaft.
Voor wie geschikt: De Standard Edition is ideaal voor 3D-scan, reverse engineering en digitale modelverwerking. De CMM Edition is de juiste keuze voor kwaliteitsborging, componentencontrole, inspectieverslagen en gedocumenteerde meetprocessen.

Revo-meting voor gecertificeerde 3D-meting en inspectie
In de CMM-editie is de Revo-meetsoftware met een licentie van 1 jaar opgenomen. De oplossing is gebaseerd op PTB-gecertificeerde metrologische algoritmen en ondersteunt op standaarden gebaseerde testprocessen voor veeleisende engineering- en kwaliteitscontroleworkflows. Uit de verzamelde 3D-scangegevens kunnen verifieerbare metingen worden afgeleid om nauwkeurig te analyseren wat de gewenste afwijkingen zijn. Voor de documentatie en communicatie kunnen professionele PDF-rapporten met meetgegevens, afwijkende diagrammen en kleurkaarten worden geëxporteerd.

Gratis Revo Metro scansoftware inbegrepen
Met de gratis Revo Metro-software kunnen 3D-scans in vier stappen worden gemaakt: Scannen, verwerken, bewerken en exporteren. De software is beschikbaar voor Windows en MacOS en ondersteunt uitvoer in de formaten PLY, OBJ, STL, ASC, 3MF, GLTF en FBX. Granulaire scaninstellingen maken gerichte besturing van de puntwolkenopname mogelijk. Tijdens het scannen zorgt de real-time bewaking van de puntwolk ervoor dat ontbrekende gebieden onmiddellijk worden herkend.

Flexibele workflows voor 3D-scan, reverse engineering en additive manufacturing
Na het verzamelen van gegevens kunnen ruwe gegevens automatisch worden bewerkt of handmatig worden geoptimaliseerd met gereedschappen voor fusie en meshing. Voor de nabewerking zijn selectie-, opschrings-, ontkruling-, vereenvoudiging- en gatenvullingsfuncties beschikbaar. Daarmee integreert de MetroY Ultra naadloos met digitale workflows rond 3D-printen, CAD, reverse engineering en additive manufacturing.

Real-time draadloze scanning en live feedback
De scanner ondersteunt draadloos scannen via WiFi 6. Daarbij wordt de scan in real-time naar een PC overgedragen waarvan de rekenkracht wordt gebruikt. Tegelijkertijd kan het live-beeld via Revo Mirror op een eindapparaat of monitor worden weergegeven. Zo kunnen blinde of onvolledige gebieden direct worden herkend en direct worden nagescand. Revo Mirror is compatibel met Windows, MacOS, iOS en Android.

Ook geschikt voor outdoor laserscans onder moeilijke lichtomstandigheden

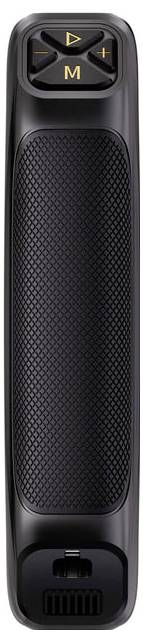

De Revopoint MetroY Ultra is ontworpen voor outdoor-laserscans onder omgevingslicht van maximaal 100.000 lux. Daarmee kan het systeem ook onder veeleisende lichtomstandigheden worden gebruikt, bijvoorbeeld bij scans in de buurt van de productie of buiten. De meegeleverde Battery grip maakt daarbij tot 2,5 uur continu scannen mogelijk en breidt het toepassingsgebied duidelijk uit.

Real Color voor kleurrijke en realistische 3D-modellen
Via de geïntegreerde HD-RGB-camera registreert de MetroY Ultra reële kleurinformatie en oppervlaktetexturen. Daardoor ontstaan gekleurde 3D-modellen met een hoge visuele uitstraling. Deze kleurgegevens kunnen ook in Revo Measure worden gebruikt om meetrapporten en evaluaties op een meer heldere en professionele manier weer te geven. Voor toepassingen in productontwikkeling, documentatie, visualisatie of digitale archivering is dat een duidelijke meerwaarde.

Precisie-kalibratie en scannen-naar-CAD
Tot de leveringsomvang behoort een fotolithografisch kalibratieboard waarmee de nauwkeurigheid en betrouwbaarheid van de scanner kan worden gegarandeerd. Deze regelmatige kalibratie is vooral belangrijk in professionele omgevingen waar constante scannerresultaten en reproduceerbare meetwaarden vereist zijn. Voor de verdere verwerking van 3D-scangegevens in CAD-modellen is Revo design beschikbaar. De software ondersteunt mesh-bewerking, free-formodeling, parametrische modellering en volledige scan-to-CAD workflows voor reverse engineering, productontwikkeling en industrieel ontwerp.
