Phoenix Contact PLC-RSC-230UC/21/MS Relaismodule 1x wisselcontact 1 stuk(s) kopen ? Conrad Electronic

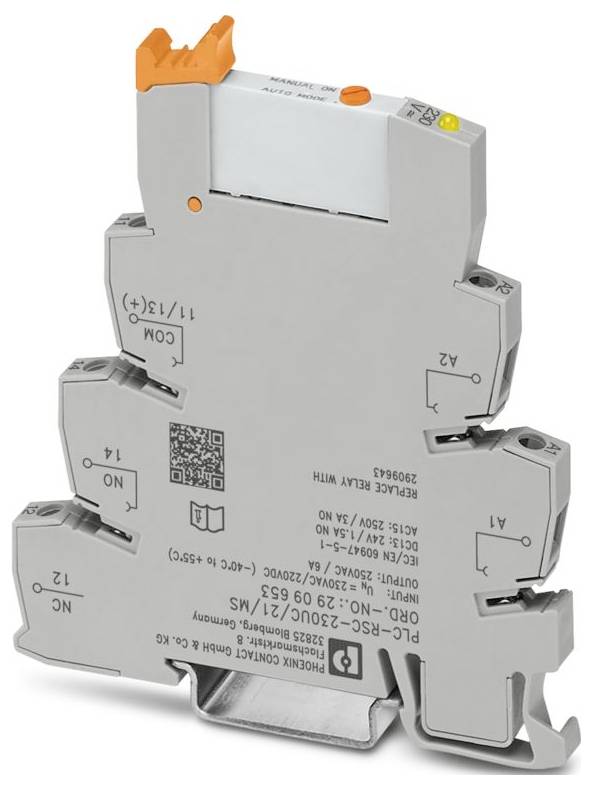

Single-channel stekkerrelais in een slank, modulair behuizing met zichtbare contactdetails en labels voor technische specificaties.

Afbeelding vergelijkbaar

Soortnaam

Relaismodule

Contactsoort

1x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RSC-230UC/21/MS

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar do. 1 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 19,83 / Stuk)

€ 19,83

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,6 Nm- 0,8 Nm
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1,5 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 6,2 mm
Hoogte: 80 mm
Diepte: 94 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 55 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60664;IEC 60947-5-1
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 3
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Opmerking over de werking: Bij spanningen van meer dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaalteruggave vindt dan plaats met FBST 8-PLC... Of FBST 500...
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,74 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 154 V DC 253 (20 °C)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: Bruggelijkrichter | bruggelijkrichter
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
Toepassing: Handschakelaar
Kortsluitstroom: 200 A (voorwaardelijke kortsluitstroom)
Inschakelstroom maximaal: 10 A (4 s)
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 12.01.2026
NOMINALE INGANGSSPANNING UN: 230 V AC;220 V DC
Typische ingangsstroom bij UN: 3,2 mA (bij UN = 230 V AC);3 mA (bij UN = 220 V DC)
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 1 wisselaar.
Continue grensstroom: 6 A
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
Normen / bepalingen: Normen / bepalingen
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 250 V
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT II (relais)
Schakelen: Schakelen
Levensduur mechanisch: 1x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 7 ms
Typische terugvaltijd: 15 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgSnO
Schakelspanning minimaal: 5 V (bij 100 mA)
Schakelstroom minimaal: 10 mA (12 V)
Uitschakelvermogen (ohmse belasting) maximaal: 140 W (bij 24 V DC);20 W (bij 48 V DC);18 W (bij 60 V DC);23 W (bij 110 V DC);40 W (bij 220 V DC);1500 VA (bij 250 V AC)
Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,1 A (bij 220 V, DC13);3 A (bij 24 V, AC15);3 A (bij 120 V, AC15);3 A (bij 230 V, AC15)
Isolatie eigenschappen: Spoel / contact: Isolatie eigenschappen: Spoel / contact
Nominale weerstand tegen stootspanning: 6 kV
Nominale spanning (elektrisch relais aangesloten): 60 V DC
Uitgangszekering: 4 A GL/GG NEOZED

Soortnaam: Relaismodule

Type: PLC-RSC-230UC/21/MS

Aansluiting: Schroeven

Bedrijfsspanning (min.): 179.4 V/AC

Bedrijfsspanning (max.): 264.5 V/AC

Response-tijd: 7 ms

Afvalvertraging: 15 ms

: 1x wisselcontact

Contactmateriaal: AgSnO

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 1500 VA

Bijzonderheden: Met bruggelijkrichter

: IP20

Max. temperatuur: 55 °C

Min. temperatuur: -40 °C

Diepte: 94 mm

Breedte: 6.2 mm

Hoogte: 80 mm

Afm.: (b x h x d) 6.2 x 80 x 94 mm

Inhoud: 1 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3580087 Phoenix Contact PLC-RSC-230UC/21/MS Relaismodule 1x wisselcontact 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580087 Phoenix Contact PLC-RSC-230UC/21/MS Relaismodule 1x wisselcontact 1 stuk(s)

Omschrijving

PLC-INTERFACE, bestaande uit basisklem PLC-BSC.../21 met schroefaansluiting en insteekbaar miniatuurrelais met vermogenscontact en handbediening, 1 wisselcontact, ingangsspanning 230 V AC/220 V DC
