Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodule 2x wisselcontact 10 stuk(s) kopen ? Conrad Electronic

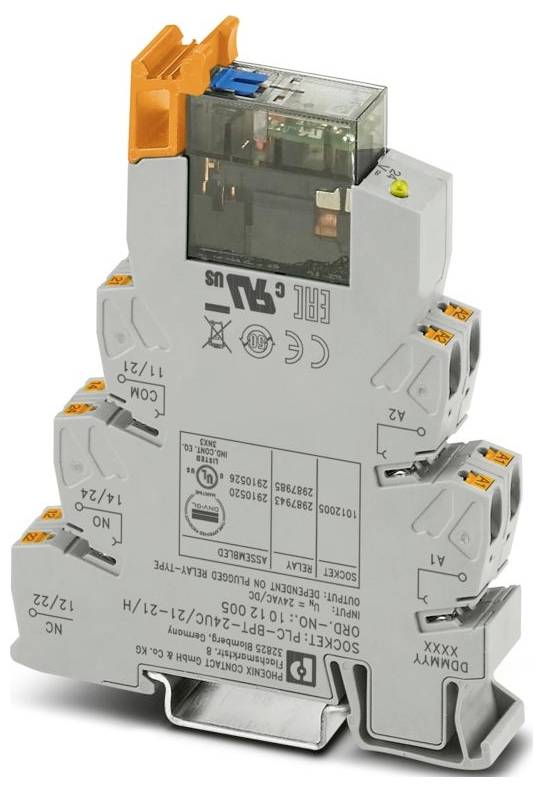

Een grijs elektronisch relaismodule met meerdere oranje connectoren en gelabelde specificaties voor spanning en stroom.

Afbeelding vergelijkbaar

Soortnaam

Relaismodule

Contactsoort

2x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RPT- 24UC/21-21/MS

Aansluiting

Push-In-veeraansluiting

Datasheet (PDF)

Leverbaar vr. 25 sep.

21 Set(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 18,59 / Stuk)

€ 185,94

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 14 mm
Hoogte: 80 mm
Diepte: 104 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
UL, USA/Canada: UL, USA/Canada
Maximaal verliesvermogen bij nominale voorwaarde: 0,44 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
INGANGSSPANNINGSBEREIK: 20,6 V AC/DC ... 33,6 V AC/DC (20 °C)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: Bruggelijkrichter | bruggelijkrichter
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
Toepassing: Handschakelaar
Inschakelstroom maximaal: 12 A (20 ms)
Isolatie: veilige scheiding, versterkte isolatie
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 11.12.2025
NOMINALE INGANGSSPANNING UN: 24 V AC/DC
Typische ingangsstroom bij UN: 18 mA
Bedrijfsspanningsaanduiding: LED geel
Uitvoering contacten: 2 wisselcontacten.
Continue grensstroom: 6 A
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
UL, VS: UL, VS
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 250 V AC
Toegekende stootspanning: 6 kV
Isolatie: Lucht- en oorlogs-circuits: Isolatie-eigenschappen: Lucht- en oorlogs-routes tussen circuits
Lucht- en oorlogcircuits: Lucht- en oorlogsroutes tussen circuits
Beschermingsklasse (relaisvoet): IP20
Beschermingsklasse (relais): RT II.
Beschermingsklasse (inbouwplaats): ≥ IP54
Schakelen: Schakelen
Levensduur mechanisch: 5x 106 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min.)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 3 ms ... 15 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 12 V (10 mA)
Schakelstroom minimaal: 10 mA (12 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 192 W (24 V DC);62 W (48 V DC);42 W (60 V DC);55 W (110 V DC);66 W (220 V DC);2000 VA (250 V AC)
SCHAKELVERMOGEN: 1 A (24 V (DC13));1,5 A (230 V, AC15)
Terugvaltijdbereik typisch: 3 ms ... 15 ms
Nominale spanning (elektrisch relais aangesloten): 24 V DC
Testspanning (wisselaar/wisselaar): 2,5 kVeff (50 Hz, 1 min.)

Soortnaam: Relaismodule

Type: PLC-RPT- 24UC/21-21/MS

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 20.6 V/AC
20.6 V/DC

Bedrijfsspanning (max.): 33.6 V/AC
33.6 V/DC

Response-tijd: 3 ms

Afvalvertraging: 3 ms

: 2x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 2000 VA

Bijzonderheden: Met LED

: IP20

Max. temperatuur: 60 °C

Min. temperatuur: -40 °C

Diepte: 104 mm

: 104 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (l x b x h) 104 x 14 x 80 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3580263 Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodule 2x wisselcontact 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580263 Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodule 2x wisselcontact 10 stuk(s)

Omschrijving

PLC-INTERFACE, bestaande uit relaishouder en insteekbaar stroomcontacrelais met handbediening, geïntegreerde status-LED, push-in-aansluiting, 2 wisselcontacten, bruggelijkrichter, INGANGSSPANNING: 24 V AC/DC
