Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodule 1x wisselcontact Piece 1 stuk(s) kopen ? Conrad Electronic

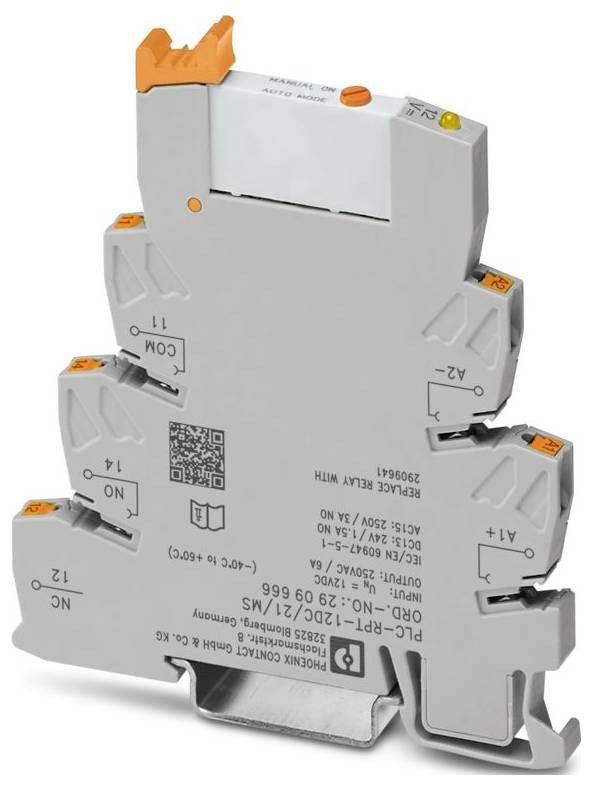

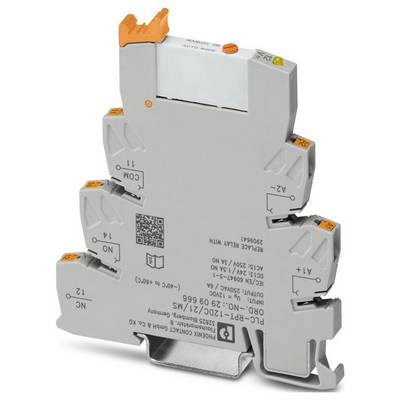

Een compact, grijs industrieel apparaat met oranje aansluitingen en een QR-code, gebruikt voor elektronische signaalverwerking of aansluiting.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule

Contactsoort

1x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RPT- 12DC/21/MS

Datasheet (PDF)

Leverbaar vr. 25 sep.

10 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 18,17 / Stuk)

€ 18,17

excl. btw

Slechts 10 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Productfamilie: PLC-INTERFACE
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkele adereindhuls);2x 0,5 mm² ... 1 mm² (TWIN-adereindhuls)
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 26- 14
Breedte: 6,2 mm
Hoogte: 80 mm
Diepte: 94 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60664;IEC 60664A;DIN VDE 0110;IEC 60255/DIN VDE 0435 (in relevante delen)
Montagemethode: Montagemethode
Overspanningscategorie: III
Verontreinigingsgraad: 3
Isoleerlengte: 10 mm
Inbouwpositie: willekeurig
Opmerking over de werking: Bij spanningen van meer dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaalteruggave vindt dan plaats met FBST 8-PLC... Of FBST 500...
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,18 W.
Bedrijfsmodus: 100% ED
CE: CE
Certificaat: TAE0000196
Ingangsspanningsbereik: 9,7 V DC ... 16,8 V DC (20 °C)
Montage-instructie: koppelbaar zonder afstand
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
Veiligheidsschakeling: Ompoolbeveiliging | ompooldiode;overspanningsbeveiliging | vrijloopdiode
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen dezelfde klemmen van aangrenzende modules moet de scheidingsplaat PLC-ATP worden geplaatst. Een potentiaaloverbrugging gebeurt dan met FBST 8-PLC...of...FBST 500...)
Toepassing: Handschakelaar
Kortsluitstroom: 200 A (voorwaardelijke kortsluitstroom)
Inschakelstroom maximaal: 10 A (4 s)
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 11.12.2025
NOMINALE INGANGSSPANNING UN: 12 V DC
Typische ingangsstroom bij UN: 15,3 mA
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 1 wisselaar.
Continue grensstroom: 6 A
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
Normen / bepalingen: Normen / bepalingen
UKCA: UKCA
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: A
Trilling: B/C.
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 250 V
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT II (relais)
Schakelen: Schakelen
Levensduur mechanisch: 1x 107 schakelcycli
Testspanning (wikkeling/contact): 4 kV AC (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 5 ms
Typische terugvaltijd: 8 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgSnO
Schakelspanning minimaal: 5 V (bij 100 mA)
Schakelstroom minimaal: 10 mA (12 V)
Uitschakelvermogen (ohmse belasting) maximaal: 140 W (bij 24 V DC);20 W (bij 48 V DC);18 W (bij 60 V DC);23 W (bij 110 V DC);40 W (bij 220 V DC);1500 VA (bij 250 V AC)
Schakelvermogen: 2 A (bij 24 V, DC13);0,2 A (bij 110 V, DC13);0,1 A (bij 220 V, DC13);3 A (bij 24 V, AC15);3 A (bij 120 V, AC15);3 A (bij 230 V, AC15)
Isolatie eigenschappen: Spoel / contact: Isolatie eigenschappen: Spoel / contact
Nominale weerstand tegen stootspanning: 6 kV
Nominale spanning (elektrisch relais aangesloten): 12 V DC
Uitgangszekering: 4 A GL/GG NEOZED

: Piece

Soortnaam: Relaismodule

Type: PLC-RPT- 12DC/21/MS

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 9.7 V/DC

Bedrijfsspanning (max.): 16.8 V/DC

Response-tijd: 5 ms

Afvalvertraging: 8 ms

: 1x wisselcontact

Contactmateriaal: AgSnO

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 1500 VA

Bijzonderheden: Met testknop

: IP20

Max. temperatuur: 60 °C

Min. temperatuur: -40 °C

Diepte: 94 mm

Breedte: 6.2 mm

Hoogte: 80 mm

Afm.: (b x h x d) 6.2 x 80 x 94 mm

Inhoud: 1 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3580332 Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580332 Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)

Omschrijving

PLC-INTERFACE, bestaande uit basisklem PLC-BPT.../21 met push-in-aansluiting en insteekbaar miniatuurrelais met vermogenscontact en handbediening, 1 wisselaar, ingangsspanning 12 V DC
