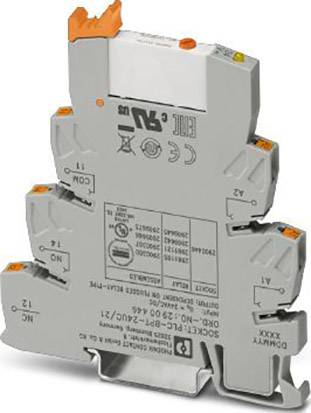

Phoenix Contact PLC-RPT- 24UC/21/MS Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 6 A 1x w
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
1x wisselcontact
Nominale spanning
24 V DC/AC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
2 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 22,31
3
4% = € 0,97
€ 21,34
5
6% = € 1,36
€ 20,95
10
7% = € 1,62
€ 20,69
25
9% = € 1,91
€ 20,40
50
10% = € 2,24
€ 20,07
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 22,31 / Stuk)
€ 22,31
excl. btw
& Slechts 2 Stuk(s) beschikbaar
Technische specificaties
- Vermogensverlies bij nominale voorwaarde: 0,26 W
- Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen hetzelfde klemmen naburige modules is de scheidingsplaat PLC-ATP te plaatsen. Een potentiaalscheiding van stroomstoringen gebeurt met FBST 8-PLC...of...FBST 500...)
- Schakelspanning: min. 5 V (bij 100 mA)
- Schakelstroom: min. 10 mA (bij 12 V)
- Inschakelstroom maximaal: 10 A (4 s)

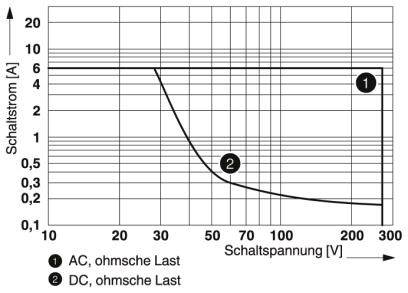

- Uitschakel vermogen (ohmse belasting) maximaal:
- 140 W (bij 24 V DC)
- 20 W (bij 48 V DC)
- 18 W (bij 60 V DC)
- 23 W (bij 110 V DC)
- 40 W (bij 220 V DC)
- 1500 VA (bij 250 V AC)
- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 0,2 A (bij 110 V, DC13)
- 0,1 A (bij 220 V, DC13)
- 3 A (bij 24 V, AC15)
- 3 A (bij 120 V, AC15)
- 3 A (bij 230 V, AC15)
- Inbouwpositie: willekeurig
- Montageaanwijzing: aanrijgbaar zonder afstand
- Isoleerlengte: 8 mm
- Aderdoorsnede star: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede flexibel: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede AWG: 26 ... 14
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
PLC-RPT- 24UC/21/MS
- Aansluiting
Push-In-klem
- Response-tijd
6 ms
- Afvalvertraging
15 ms
1x wisselcontact
- Contactmateriaal
AgSnO
- Nominale spanning
24 V DC/AC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
6 A
- Mechanische levensduur
1x 10 7 schakelcycli
- Bijzonderheden
Met LED
Relais-bescherming RT II
- Max. temperatuur
+60 °C
- Min. temperatuur
-40 °C
94 mm
- Breedte
6.2 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 6.2 x 80 mm
- Inhoud
1 stuk(s)
Documenten en downloads
Datablad
Datablad 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 6 A 1x w
Datablad 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 6 A 1x w
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 6 A 1x w
Omschrijving
RT-III afgedichte relais. Veilige scheiding conform DIN EN 50178 tussen spoel en contact.
