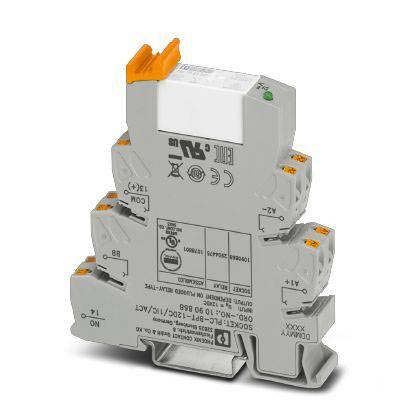

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 6 A 1x N
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Relaismodule (modulair)
Contactsoort
1x NO
Nominale spanning
12 V/DC
Schakelspanning (max.)
250 V DC/AC
Schakelstroom (max.)
6 A
Datasheet (PDF)
20 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 23,13
3
4% = € 1,01
€ 22,12
5
6% = € 1,40
€ 21,73
10
7% = € 1,68
€ 21,45
25
9% = € 1,97
€ 21,16
50
10% = € 2,31
€ 20,82
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 23,13 / Stuk)
€ 23,13
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Vermogensverlies bij nominale voorwaarde: 0,4 W
- Schakelspanning maximaal: 250 V AC/DC (bij spanningen groter dan 250 V (L1, L2, L3) tussen hetzelfde klemmen naburige modules is de scheidingsplaat PLC-ATP te plaatsen. Een potentiaalscheiding van stroomstoringen gebeurt met FBST 8-PLC...of...FBST 500...)
- Schakelspanning: min. 12 V (bij 100 mA)
- Schakelstroom: min. 100 mA (bij 12 V DC)

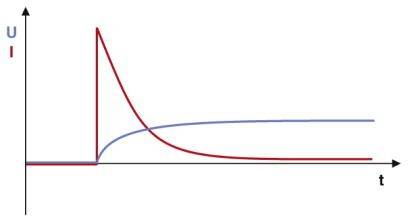

- Inschakelstroom maximaal: 80 A (voor 20 ms)
- Uitschakel vermogen (ohmse belasting) maximaal:
- 144 W (bij 24 V DC)
- 58 W (bij 48 V DC)
- 48 W (bij 60 V DC)
- 50 W (bij 110 V DC)
- 80 W (bij 220 V DC)
- 85 W (bij 250 V DC)

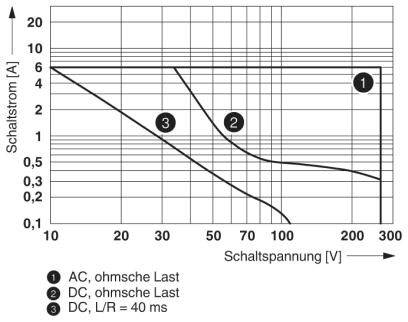

- Schakelvermogen:
- 2 A (bij 24 V, DC13)
- 0,2 A (bij 110 V, DC13)
- 0,2 A (bij 250 V, DC13)
- 6 A (bij 24 V, AC15)
- 6 A (bij 120 V, AC15)
- 6 A (bij 250 V, AC15)
- Inbouwpositie: willekeurig
- Montageaanwijzing: aanrijgbaar zonder afstand
- Isoleerlengte: 8 mm
- Aderdoorsnede star: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede flexibel: 0,14 mm² ... 2,5 mm²
- Aderdoorsnede AWG: 26 ... 14
- Nominale isolatiespanning: 250 V AC
- Toegekende stootspanning: 6 kV
- Isolatie: veilige scheiding, versterkte isolering
- Overspanningscategorie: III
- Soortnaam
Relaismodule (modulair)
- Type
PLC-RPT- 12DC/ 1IC/ACT
- Aansluiting
Push-In-klem
- Response-tijd
8 ms
- Afvalvertraging
10 ms
1x NO
- Contactmateriaal
AgSnO2
- Nominale spanning
12 V/DC
- Schakelspanning (max.)
250 V DC/AC
- Schakelstroom (max.)
6 A
- Mechanische levensduur
3x 10 7 schakelcycli
- Bijzonderheden
Met LED
Relais-bescherming RT II
- Max. temperatuur
+60 °C
- Min. temperatuur
-40 °C
94 mm
- Breedte
14 mm
- Hoogte
80 mm
- Afm.
(l x b x h) 94 x 14 x 80 mm
- Inhoud
1 stuk(s)
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 6 A 1x N
Datablad 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 6 A 1x N
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 6 A 1x N
Omschrijving

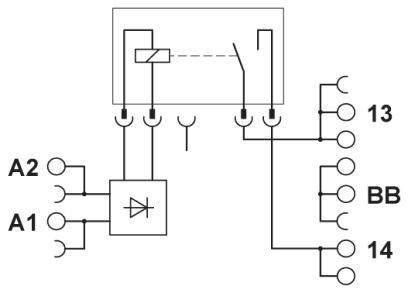

PLC-INTERFACE voor hoge inschakelstromen, bestaande uit basisklem PLC-BPT.../1 IC/ACT met push-in-aansluiting en insteekbaar miniatuur-relais, voor montage op draagrail NS 35/7,5, max. inschakelstroom tot 130 A, 1 NO-contact , ingangsspanning 12 V DC
