Phoenix Contact FB-6SP 2316307 Koppelmodule 32 V/DC kopen ? Conrad Electronic

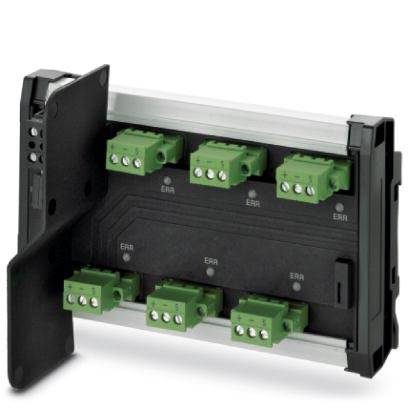

Een zwart module met zes groene connectoren in twee rijen. De module heeft aan de zijkant een opklapbare afdekking.

Afbeelding vergelijkbaar

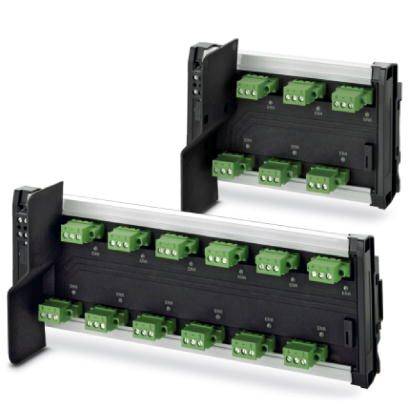

Twee zwarte elektronische apparaten met meerdere groene aansluitklemmen, gemonteerd in een rechthoekige behuizing.

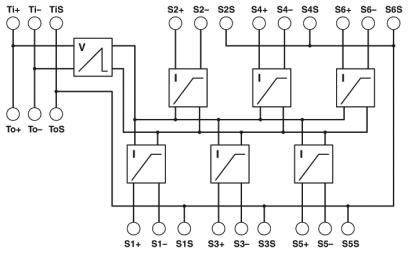

Schematische weergave van een elektrisch bedradingsschema met meerdere aansluitpunten en schakelaars, toont verbindingen en stroomrichting.

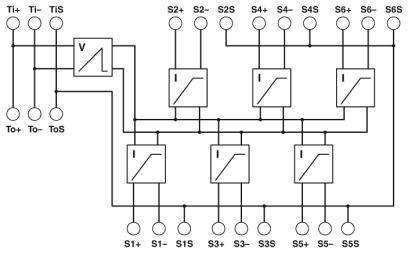

'Schakelschema met zeven rechthoekige vakken, verbonden door lijnen. Vak linksboven gemarkeerd met 'V'. Elk vak bevat een diagonaal lijnsymbool. Aansluitingen links en onderaan zijn gelabeld.'

Technische tekening van een elektronisch apparaat met afmetingen: breedte 148,2 mm, hoogte 92,3 mm, diepte 83,2 mm. Aansluitingen zichtbaar.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 27 nov 2026

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 230,58 / Stuk)

€ 230,58

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Omgevingstemperatuur (opslag/transport): -50 °C - +90 °C
Inbouwpositie: op horizontale en verticale draagrail NS 35 conform EN 60715
Nettogewicht: 323.5 g
Draaddoorsnede: 0,2 mm² - 2,5 mm²
Kabeldoorsnede (AWG): 24 - 12
Interface: Foundation Fieldbus en PROFIBUS PA-segment
Aantal poorten: 6
Aansluitmethode: insteekbare COMBICON-schroefaansluiting voor elke steekprogramma aftakking
Afsluitweerstand: 100 Ω
Nominale uitgangsspanning:< 32 V (per steekprogramma aftakking)
Uitgangsstroom: 38 mA
Stroomverbruik typisch: 4.8 mA

Soortnaam: Koppelmodule

Min. voedingsspanning: 10.5 V/DC

Voedingsspanning: 10.5 - 32 V/DC

Max. voedingsspanning: 32 V/DC

Voedingsspanning: 32 V/DC

Hoogte: 112.5 mm

: 83.5 mm

Breedte: 148.2 mm

: IP20

Afm.: (l x b x h) 83.5 x 148.2 x 112.5 mm

Fabrikantnr.: 2316307

Type: FB-6SP

Max. omgevingstemperatuur: +90 °C

Min. omgevingstemperatuur: -50 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209697 Phoenix Contact FB-6SP 2316307 Koppelmodule 32 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209697 Phoenix Contact FB-6SP 2316307 Koppelmodule 32 V/DC

Omschrijving

Aansluiting van maximaal zes Foundation Fieldbus- en PROFIBUS PA-apparatuur in het veld. Voorgemonteerde afsluitweerstand. Kortsluitbeveiliging met stroombegrenzing pro steekprogramma aftakking. Ex-nA- [nL], Ex nA- [ic] of FISCO ic-zagsteek aftakking aansluitingen. Wegvallen van problemen met de kabel krommingsradius door stekker configuratie aan slechts één zijde.

De teksten voor dit artikel zijn automatisch vertaald.
