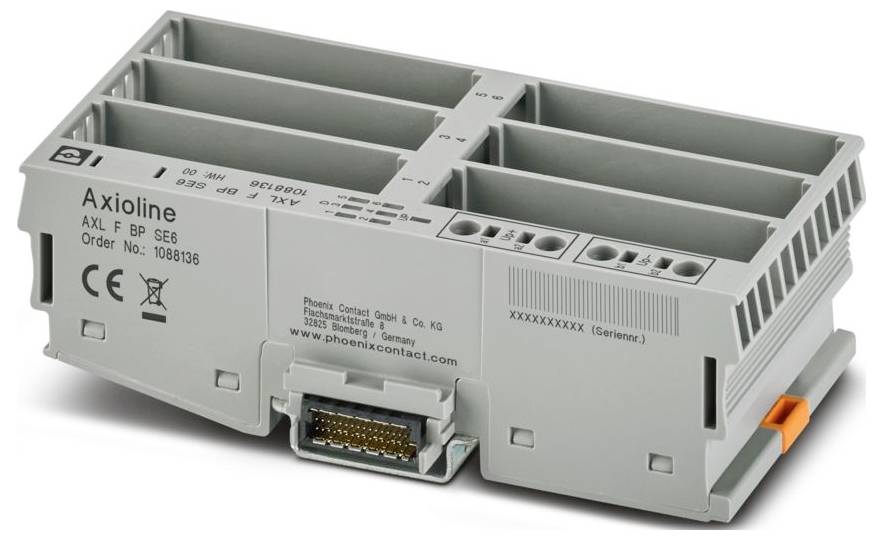

Phoenix Contact AXL F BP SE6 1088136 Moduledrager 5 V/DC, 3.3 V/DC, 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Technische specificaties
- Productreeks: Axioline F
- Model: Blokmodulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,5 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,5 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 20... 14
- Breedte: 55 mm
- Hoogte: 122,4 mm
- Diepte: 36,9 mm
- Breedte complete module: 55 mm
- Hoogte complete module: 124,6 mm
- Diepte complete module: 76,1 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Opmerking: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Voeding randapparatuur (UP)
- Isoleerlengte: 8 mm
- Inbouwpositie: Wandmontage op horizontale of verticale draagrail
- Overdrachtssnelheid: 100 Mbit/s
- Maximaal verliesvermogen bij nominale voorwaarde: 0,85 W.
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Aantal interfaces: 6
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: Min. 1,5 mA (zonder aangesloten Smart- element, bij nominale spanning)
- Printaansluiting: Printaansluiting
- Veiligheidsschakeling: Overspanningsbeveiliging | onderdrukkingsdiode
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
- Speciale kenmerken: 6 sleuven voor Axioline Smart Elements
- Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Voedingsspanning 24 V/DC
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 50 Hz, 1 min.
- Axioline F-lokale bus: Axioline F-lokale bus
- Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
- Testspanning: 5 V lokale bus (UBus) / 24 V voeding (randapparatuur): 500 V AC, 50 Hz, 1 min.
- Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 50 Hz, 1 min.
- Smart element-interface: Smart element-interface
- Potentialen: Logische voorziening van de Smart elementen (GEBRUIK): Potentialen: Logische voorziening van de Smart elementen (GEBRUIK)
- Potentialen: Voeding randapparatuur (UP): Potentiaal: Voeding randapparatuur (UP)
- Voeding randapparatuur (UP): Voeding randapparatuur (UP)
- Soortnaam
Moduledrager
- Min. voedingsspanning
19.2 V/DC
- Voedingsspanning
19.2 V/DC (min)
- Voedingsspanning
5 V/DC
3.3 V/DC
24 V/DC
- Hoogte
122.4 mm
36.9 mm
- Breedte
55 mm
IP20
- Afm.
(l x b x h) 36.9 x 55 x 122.4 mm
- Fabrikantnr.
1088136
- Type
AXL F BP SE6
- Uitvoering
bloksmodular
- Montage
DIN-rail montage
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563463 Phoenix Contact AXL F BP SE6 1088136 Moduledrager 5 V/DC, 3.3 V/DC, 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563463 Phoenix Contact AXL F BP SE6 1088136 Moduledrager 5 V/DC, 3.3 V/DC, 24 V/DC
Omschrijving
Axioline F, backplane, 6 sleuven voor Axioline Smart Elements, overdrachtssnelheid in lokale bus: 100 Mbit/s, beschermingsgraad: IP20
