Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Stringbox kopen ? Conrad Electronic

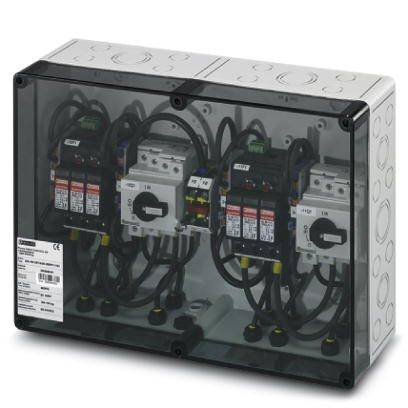

Elektrische schakelkast met drie vermogensschakelaars en bekabeling, transparente behuizing.

Afbeelding vergelijkbaar

Diagram toont elektrische aansluitingen: Links 'IN+' en rechts 'IN-'. Onderscheidt positieve en negatieve pool voor verbindingen.

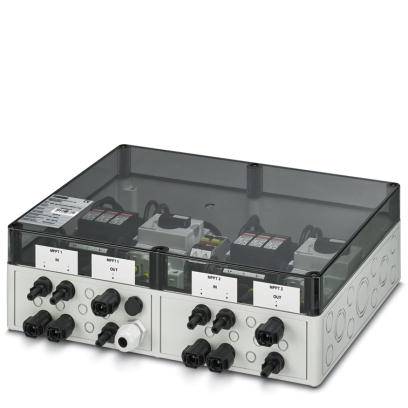

Een grijs-zwarte elektrische verdeelkast met meerdere aansluitingen en twee schakelementen. Geschikt voor industriële toepassingen.

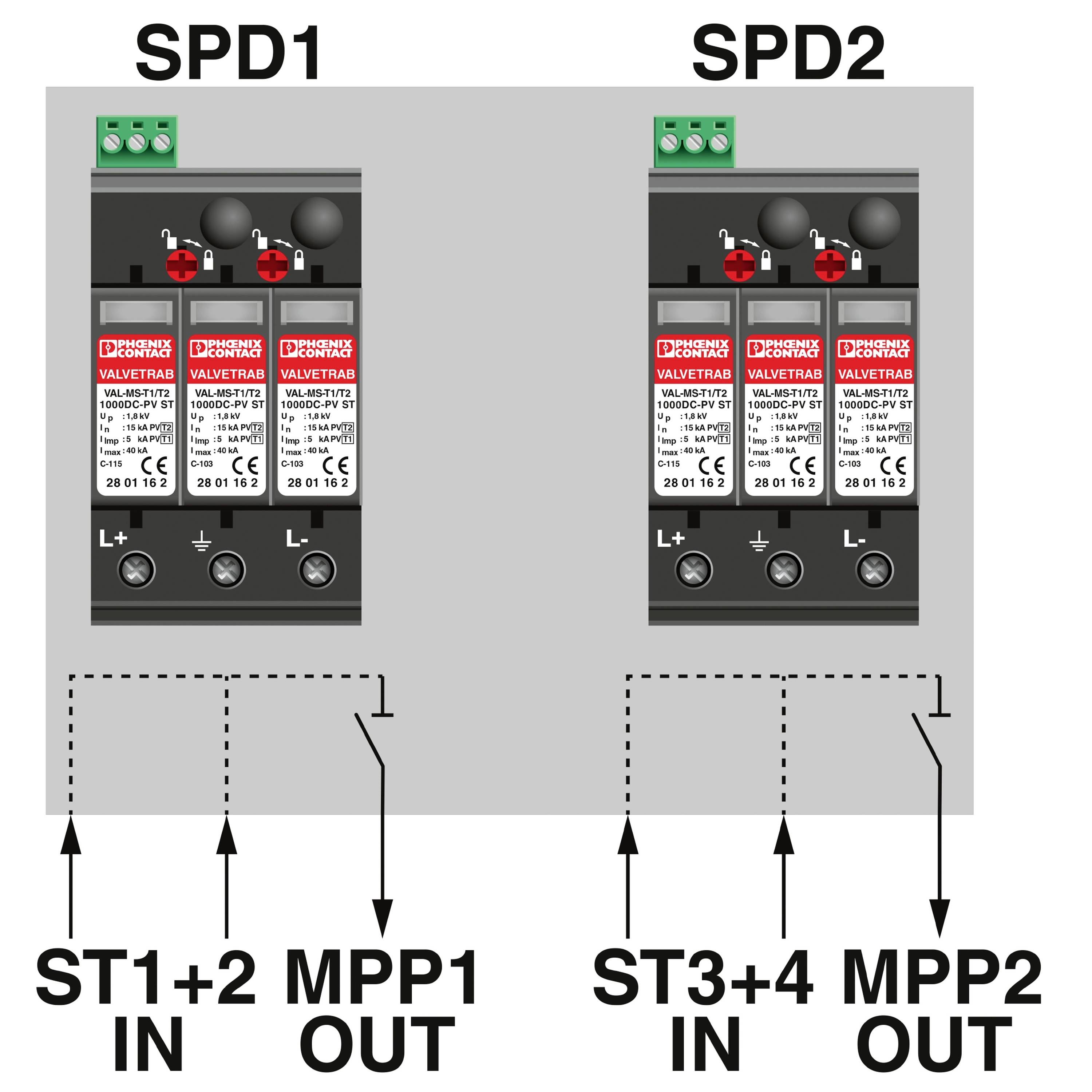

'Dit is een diagram van een elektronische schakeling met twee SPD-modules (SPD1 en SPD2), die verbindingen naar ST1+2, MPP1, ST3+4 en MPP2 tonen.'

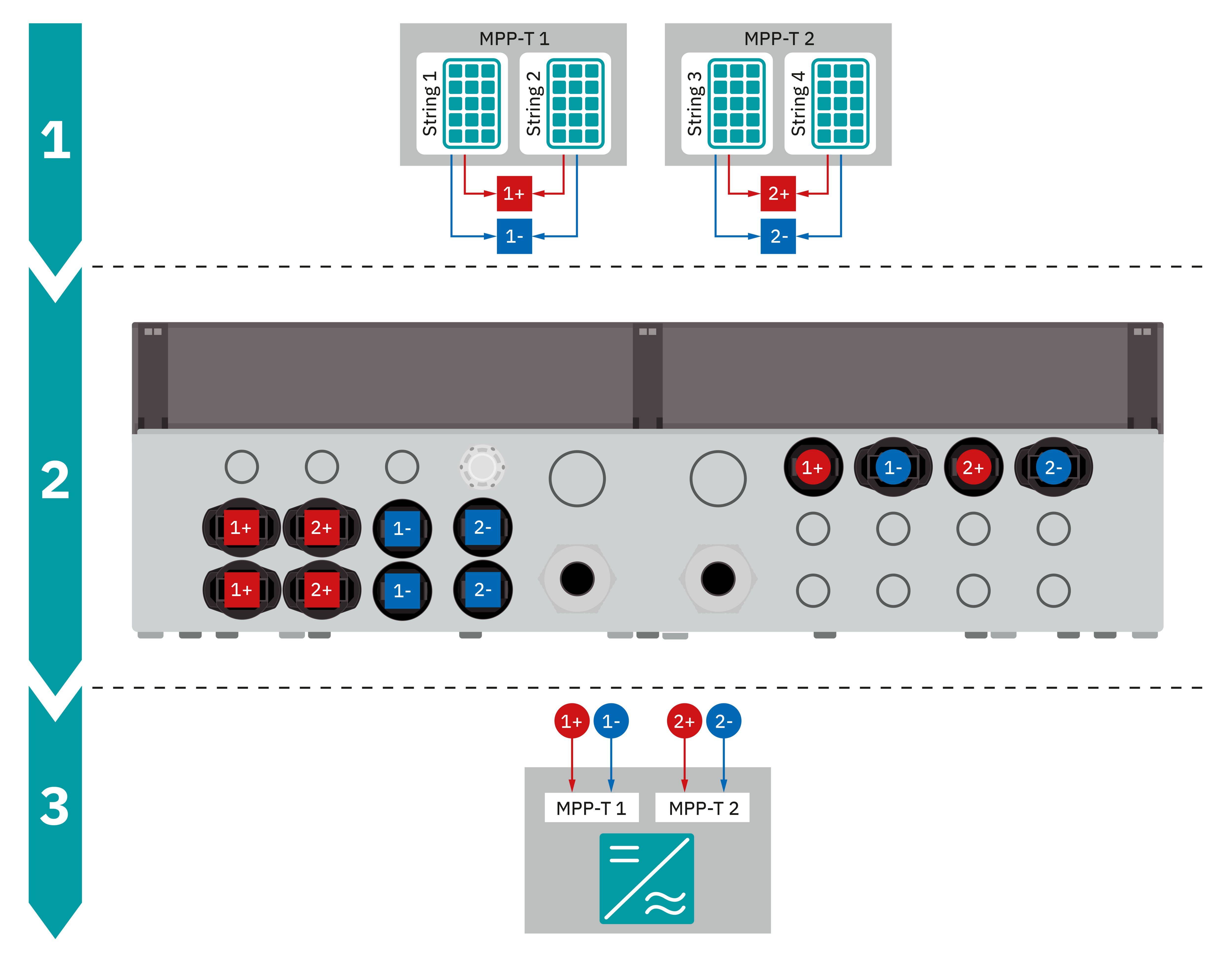

'Schema van een omvormer met twee MPP-trackers. Bovenaan twee zonnepaneelreeksen, in het midden de omvormer, onderaan aansluitingen.'

Grafiek van een aardingssymbool met geel-groen gestreepte markering, twee zilveren cirkels in het midden, die een aardingsaansluiting voorstellen.

Afbeelding van een beveiligingselement met een groen-geel gestreept patroon en verschillende grijze onderdelen, waaronder een aardingssymbool.

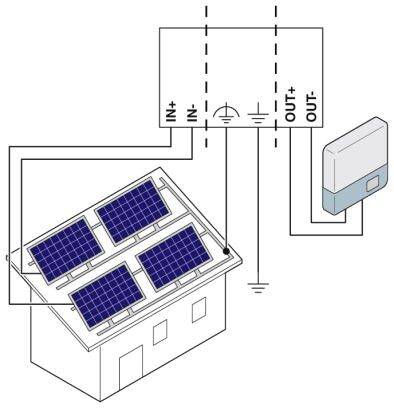

Diagram van een zonne-installatie: Een huisdak met zonnepanelen is verbonden met een omvormer. Energiestroom van de panelen naar de energiebron.

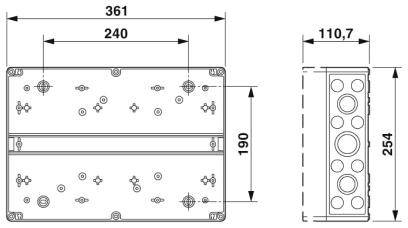

Technische tekening van een rechthoekige metalen plaat met boorgaten, afmetingen: 361x190 mm, zijaanzicht toont hoogte 254 mm.

'OUT+' toont een stekker met een vast ring en pijlen voor de stroomrichting. 'OUT-' toont een stekker zonder aanvullende details.

'Elektrisch schakelschema met drie parallelle leidingen, elk bevat een zekering en diode, verbonden met FM-schakelaar bij 12 en 14.'

1/11

Afbeelding vergelijkbaar

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 533,06 / Stuk)

€ 533,06

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Generatoraansluitdoos

Eenvoudige installatie en ingebruikname
Conform de normen geschikte schakelapparaatcombinatie dankzij de toepassing van DIN EN 61439
Toepassingsgericht advies
Groot portfolio van generatoraansluitdozen op voorraad

Technische specificaties

Veiligheidsklasse: IP65
Omgevingstemperatuur (bedrijf): -20 °C tot +50 °C
Materiaal deksel/deur: polycarbonaat (transparant)
Aantal stringingangen: 2 (per MPP-tracker)
Stroom per string: 16 A
Aantal uitgangen: 1 (per MPP-tracker)
Aantal ondersteunde MPP-trackers: 2
Type kabelinvoer: SUNCLIX
Kabeldiameter stringingang: 2,5 mm² - 6 mm²
Kabeldiameter uitgang: 2,5 mm² - 6 mm²
Schakelvermogen: 32 A (1000 V/per MPP-tracker)

Soortnaam: Stringbox

Afm.: (b x h x d) 361 x 254 x 111 mm

Gewicht: 4.8020

Inhoud: 1 stuk(s)

Breedte: 361 mm

Hoogte: 254 mm

Diepte: 111 mm

Systeemspanning: 1000 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Stringbox

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Stringbox

Omschrijving

Normconforme schakelapparaatcombinatie dankzij de toepassing van DIN EN 61439.

Uitvoering

Met overspanningsbeveiliging (type 1/2)
DC-lastscheidingsschakelaar

Omvang van de levering

SUNCLIX DC-connector voor aansluiting van de GAK
